Immergas VICTRIX Superior 32 kW je nástěnný kondenzační kotel s uzavřenou spalovací komorou o tepelném výkonu 6 - 32 kW.
Tento kotel je určen k vytápění a průtokovému ohřevu TUV. Inovovaná konstrukce hydraulického monobloku zkracuje dobu ohřevu teplé užitkové vody na minimum.
Díky elektronickému vybavení lze připojit řídicí jednotku Super CAR, která umožňuje monitorování kotle, dálkové ovládání a regulaci v závislosti na aktuálních klimatických podmínkách.
Dále umožňuje připojení zónových jednotek DIMV2 nebo samostatnou zónovou centrálu. Dokonale vyvážené spalování značnou měrou přispívá k nízkému obsahu NOx a CO ve spalinách.

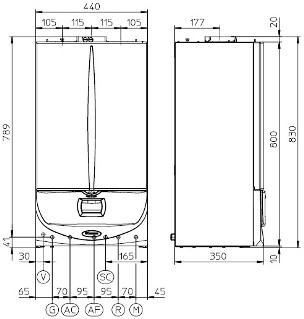

Legenda:
| VICTRIX Superior 32 kW | ||
| Základní údaje | ||
| Kategorie |
II2H3P
|
|
| Typ spotřebiče |
C12
|
|
| Váha bez vody | kg |
47,5
|
| Váha s vodou | kg |
50,3
|
| Výška | mm |
789
|
| Šířka | mm |
440
|
| Hloubka | mm |
350
|
| Příkon - výkon | ||
| Min. - max. příkon | kW |
6,3-32,7
|
| Min. - max. výkon | kW |
6-32,0
|
| Účinnost | ||
| Účinnost při 30% výkonu a tepelném spádu 80-60°C | % |
100,6
|
| Účinnost při 100% výkonu a tepelném spádu 80-60°C | % |
105,3
|
| Účinnost při 30% výkonu a tepelném spádu 40-30°C | % |
106,4
|
| Účinnost při 100% výkonu a tepelném spádu 40-30°C | % | 107,6 |
| Certifikát účinnosti D.P.R. 660/96 | * |
****
|
| třída NOx | -- | 5 |
| Tepelná ztráta pláštěm kotle ZAP/VYP při spádu 80-60°C | % |
0,46/0,60
|
| Komínová ztráta s hořákem ZAP/VYP při spádu 80-60°C | % |
0,03/2,00
|
| Plynová část | ||
| Vstupní tlak plynu G20/G31 | mbar |
20/37
|
| Průměry trysek hlavního hořáku G20/G31 | mm |
9,3/5,4
|
| Topný systém | ||
| Max. tlak v topném systému | bar |
3
|
| Max. teplota v topném systému | °C |
90
|
| Rozsah regulace teploty v topném systému - nastavení 1 | °C |
25-85
|
| Rozsah regulace teploty v topném systému - nastavení 2 | °C |
25-50
|
| Objem expanzní nádoby | l |
8
|
| Přetlakování expanzní nádoby | bar |
1
|
| Objem vody v kotli | l |
2,8
|
| Využitelný výtlak čerpadla při 1000 l/hod |
m H2O
|
2,7
|
| Výroba teplé vody |
||
| Teplota teplé užitkové vody | °C | 30-60 |
| Minimální tlak vody pro výrobu TUV | bar | 0,3 |
| Minimální průtok vody při výrobě TUV | l/min. | 1,5 |
| Specifický průtok "D" dle EN 625 | l/min. | 16,6 |
| Množství TUV při Δ T = 30 °C (stálý průtok) | l/min. | 16,3 |
| Elektrické připojení | ||
| Připojení na el. síť | V/Hz |
230/50
|
| Proud | A |
0,79
|
| Příkon celkový | W |
175
|
| Příkon čerpadla | W |
95
|
| Elektrické krytí | -- |
IPX5D
|
| Odvod spalin | ||
| Uzavřená spalovací komora |
x
|
|
| Odvod spalin do komínu | mm |
--
|
| Celkové množství spalin při max. výkonu | kg/hod |
52
|
| Celkové množství spalin při min. výkonu | kg/hod |
11
|
| CO2 při min/max výkonu | % |
8,9/9,44
|
| CO při 0% 02 při min/max výkonu | mg/kWh |
2/145
|
| NOx při 0% 02 při min/max výkonu | mg/kWh |
11/24
|
| Třída NOx |
5
|
|
| Teplota spalin při min/max výkonu | °C |
61/68
|
| Minimální tah komína | Pa |
--
|
| Funkce kotle | ||
| Řízení kotle mikroprocesorem |
x
|
|
| Elektronické zapalování |
x
|
|
| Elektronická modulace výkonu |
x
|
|
| Modulované čerpadlo |
x
|
|
| Protizámrazový systém |
x
|
|
| Autodiagnostika na displeji kotle |
x
|
|
| Ekvitermní regulace v základní výbavě |
x
|
|
| Regulace | ||
| Prostorovým termostatem |
x
|
|
| Jednotkou Super CAR a venkovní sondou |
x
|
|
| Deskou relé | x | |
| Zónovou centrálou |
x
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
