EOLO 24 Superior Plus

archiv-nadpis

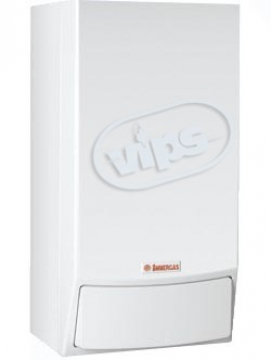

Immergas EOLO 24 Superior Plus je nástěnný plynový kotel s uzavřenou spalovací komorou o výkonu 9 - 28 kW určený k vytápění s možností ohřevu TUV v nepřímotopném stacionárním zásobníku.

Elektronické zapalování a hlídání plamene
Sada pro dopojení nepřímotopného bojleru TUV v základní výbavě
Nucený odvod spalin "TURBO"
Elektrické krytí IPX4D
Možnost připojit nepřímotopný bojler TUV
Možnost ekvitermní regulace
Možnost připojit řídicí jednotku ARC

Poptat produkt

Diagnostika poruch
Technická data
Příslušenství
Dokumentace
Odkouření
Seznam ND

Diagnostika poruch

-Diagnostika	Kódová hlášení poruch
-Popis	Displej ARC	Displej kotle
Správně připojená jednotka ARC	--	CE
Chybně připojená jednotka ARC	CON	31
Nezdařené/zablokované zapalování	E01	01
Zablokování z důvodu přehřátí kotle	E02	02
Porucha ventilátoru spalin	E03	03
Porucha NTC sondy TOPENÍ	E05	05
Kotel v servisním režimu - KOMINÍK	E07	CE
Nedostatečný tlak/průtok v topném systému	E10	10
Porucha manostatu spalin	E11	11
Porucha NTC sondy zásobníku TUV*	E12	12
Porucha zapalovací centrály nebo elektroniky kotle	E14	14
* Pokud je zásobník TUV instalován

Technická data

EOLO 24 Superior Plus
Základní údaje
Kategorie		II2H₃₊
Typ spotřebiče		C_{12/32/42/52/82}
Váha bez vody	kg	45,5
Váha s vodou	kg	49,5
Výška	mm	850
Šířka	mm	450
Hloubka	mm	350
Příkon - výkon
Min. - max. příkon	kW	12,2-30
Min. - max. výkon	kW	10,5-27,9
Účinnost
Účinnost při 100 % jmen. výkonu	%	92,9
Účinnost při 30 % jmen. výkonu	%	89,5
Certifikát účinnosti EU 92/42 CEE	*	**
Třída NO_x		3
Tepelná ztráta pláštěm kotle ZAP/VYP	%	0,3/0,08
Komínová ztráta s hořákem ZAP/VYP	%	6,8/0,05
Plynová část
Vstupní tlak plynu G20/G31	mbar	20/37
Průměry trysek hlavního hořáku G20/G31	mm	1,3/0,75
Topný systém
Max. tlak v topném systému	bar	3
Max. teplota v topném systému	°C	90
Rozsah regulace teploty v topném systému	°C	43-90
Objem expanzní nádoby	l	8
Přetlakování expanzní nádoby	bar	0,8
Objem vody v kotli	l	4
Využitelný výtlak čerpadla při 1000 l/hod	m H₂O	4
Elektrické připojení
Připojení na el. síť	V/Hz	230/50
Proud	A	0,71
Příkon celkový	W	150
Příkon čerpadla	W	88
Příkon ventilátoru	W	26
Elektrické krytí		IPX4D
Odvod spalin
Uzavřená spalovací komora		x
Odvod spalin do komínu	mm	--
Celkové množství spalin při max. výkonu G20	kg/hod	65
Celkové množství spalin při min. výkonu G20	kg/hod	68
CO₂ při min./max. výkonu G20	%	2,4/6,6
CO při 0 % 0₂ při min./max. výkonu G20	mg/kWh	112/34,4
NO_x při 0 % 0₂ při min./max. výkonu G20	mg/kWh	125/230
Teplota spalin při min./max. výkonu G20	°C	90/118
Odpor okruhu spalin kotle	Pa	--
Funkce kotle
Řízení kotle mikroprocesorem		x
Elektronické zapalování		x
Elektronická modulace výkonu		x
Doběh čerpadla		x
Protizámrazový systém		x
Autodiagnostika na displeji kotle		x
Ekvitermní regulace: ARC + venkovní sonda		x
Regulace
Prostorovým termostatem		x
Řídicí jednotkou ARC		x
Zónovou centrálou		x

Příslušenství

	Řídicí jednotka ARC kód: 3.011236
	Venkovní sonda pro ekvitermní regulaci kód: 3.014083
	Týdenní programovatelný termostat Hütermann HT-93 kód: Hutermann93
	Bezdrátový programovatelný termostat TP-83 - v dodávce včetně přijímače AC-82 kód: 7TP83
	Prostorový termostat kód: 3.012287
	DIM Basic Sada pro systémy s velkým obsahem vody (1 čerpadlo, zónová centrála a propojení) kód: 3.013882
	DIM 2 zóny Sada pro 2 topné zóny (2 čerpadla, zónová centrála a propojení) kód: 3.013883
	DIM 3 zóny Sada pro 3 topné zóny (3 čerpadla, zónová centrála a propojení) kód: 3.013884
	DIM vysoká-nízká teplota Sada pro jednu zónu klasické teploty (radiátory) a jednu zónu nízké teploty (podlahová zóna) (2 čerpadla, mísící ventil, zónová centrála a propojení) kód: 3.013885
	DIM 1 × vysoká - 2 × nízká teplota Sada pro jednu zónu klasické teploty (radiátory) a dvě zóny nízké teploty (podlahové zóny) (3 čerpadla, 2 mísící ventily, zónová centrála a propojení) kód: 3.016203
	Zónová centrála Zónová centrála pro zónová čerpadla nebo zónové ventily kód: 3.011668

Dokumentace

Odkouření

	MODRÁ SÉRIE Odkouření dělené Ø 80/80 - horizontální detail sestavy zde kód: MS8080H
	MODRÁ SÉRIE Odkouření dělené Ø 80/80 - vertikální detail sestavy zde kód: MS8080V
	MODRÁ SÉRIE Odkouření Ø 60/100 - horizontální detail sestavy zde kód: CP02P
	MODRÁ SÉRIE Odkouření Ø 60/100 - vertikální detail sestavy zde kód: MS60100V
	MODRÁ SÉRIE Odkouření Ø 80/125 - vertikální detail sestavy zde kód: MS80125V

Seznam ND

Úplný seznam náhradních dílů		Ceník náhradních dílů

--

-Zkrácený seznam ND		EOLO 24 Superior Plus
-Popis		Objednací kód
Oběhové čerpadlo		1.012932
Elektronická řídicí deska		1.012036
Plynový ventil		1.015803
Zapalovací centrála		1.011978
Zapalovací elektrody (levá + pravá)		1.2405 + 1.2408
Ionizační elektroda		1.010645
Displej ovládacího panelu		1.018210
NTC sonda primárního okruhu		3.016099
Manostat spalin		1.010337
Ventilátor spalin		1.018779
Motor 3-cest. ventilu		3.011991
Vnitřek 3-cest. ventilu		3.011962
Havarijní termostat		1.010405
Pojistný ventil topného okruhu 3 bar		1.7323
