EOLO Maior 24 kW

archiv-nadpis

Immergas EOLO Maior 24 kW je nástěnný plynový kotel s uzavřenou spalovací komorou a nuceným odvodem spalin o tepelném výkonu 9 - 24 kW. Tento kotel je určen pro vytápění a průtokový ohřev TUV.

Elektronické zapalování a hlídání plamene
Plná plynulá elektronická modulace řízená mikroprocesorem
Elektrické krytí IPX4D
Automatický by-pass je v základní výbavě
Možnost nezávislého zónového vytápění
Možnost ekvitermní regulace
Možnost připojit řídicí jednotku ARC

Poptat produkt

Diagnostika poruch
Technická data
Příslušenství
Dokumentace
Odkouření
Seznam ND

Diagnostika poruch

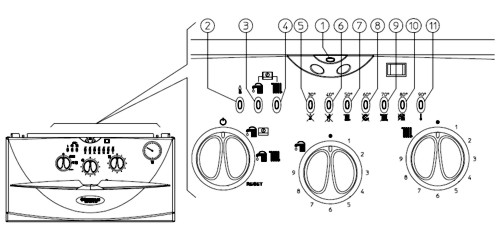

panel-maior-kw

-Diagnostika	Kódová hlášení poruch
-Popis	Displej ARC	Panel kotle
Správně připojená jednotka ARC	--	---- LED 3 + LED 4
Chybně připojená jednotka ARC	E31	---- LED 3 + LED 4
Kotel v servisním režimu - KOMINÍK	E07	---- LED 3 + LED 4
Nezdařené/zablokované zapalování	E01	LED 5
Porucha manostatu spalin	E11	LED 6
Nedostatečný tlak v topném systému	E10	LED 7
Nedostatečný průtok v topném systému	E27	LED 8
Porucha NTC sondy TOPENÍ	E05	LED 9
Porucha NTC sondy TUV	E06	LED 10
Zablokování z důvodu přehřátí kotle Porucha kontroly plamene - ionizace	E02	LED 11
Porucha - zablokované kontakty el. desky	E02 + E04 bliká střídavě	---- LED 6 + LED 10	+
Porucha - parazitní plamen	E02 + E20 bliká střídavě	---- LED 2 + LED 11	⁺

Technická data

EOLO Maior 24 kW
Základní údaje
Kategorie		II_2H3+
Typ spotřebiče		C_{12/32/42/52/82} B_22/32
Váha bez vody	kg	43,0
Váha s vodou	kg	44,3
Výška	mm	830
Šířka	mm	440
Hloubka	mm	350
Příkon - výkon
Min. - max. příkon	kW	10,7-25,9
Min. - max. výkon	kW	9,3-24,0
Účinnost
Účinnost při 100 % jmen. výkonu	%	92,8
Účinnost při 30 % jmen. výkonu	%	90,7
Certifikát účinnosti EU 92/42 CEE	*	***
Tepelná ztráta pláštěm kotle ZAP/VYP	%	0,8/0,7
Komínová ztráta s hořákem ZAP/VYP	%	6,4/0,02
Plynová část
Vstupní tlak plynu G20/G31	mbar	20/37
Průměry trysek hlavního hořáku G20/G31	mm	1,35/0,79
Topný systém
Max. tlak v topném systému	bar	3
Max. teplota v topném systému	°C	90
Rozsah regulace teploty v topném systému	°C	35-85
Objem expanzní nádoby	l	7,4
Přetlakování expanzní nádoby	bar	1
Objem vody v kotli	l	0,6
Využitelný výtlak čerpadla při 1000 l/hod	m H₂O	3,6
Výroba teplé vody
Teplota teplé užitkové vody	°C	30-60
Minimální tlak vody pro výrobu TUV	bar	0,36
Minimální průtok vody při výrobě TUV	l/min	1,5
Specifický průtok TUV při ΔT = 30 °C	l/min	11,2
Množství TUV při Δ T = 30°C (stálý průtok)	l/min	11,5
Elektrické připojení
Připojení na el. síť	V/Hz	230/50
Proud	A	0,62
Příkon celkový	W	130
Příkon čerpadla	W	90
Elektrické krytí		IPX4D
Odvod spalin
Uzavřená spalovací komora		x
Odvod spalin do komínu	mm	--
Celkové množství spalin při max. výkonu G20	kg/hod	51
Celkové množství spalin při min. výkonu G20	kg/hod	54
CO₂ při min./max. výkonu G20	%	2,7/7,4
CO při 0 % 0₂ při min./max. výkonu G20	mg/kWh	89/66
NO_x při 0 % 0₂ při min./max. výkonu G20	mg/kWh	176/265
Teplota spalin při min./max. výkonu G20	°C	96/122
Minimální tah komína	Pa	--
Funkce kotle
Řízení kotle mikroprocesorem		x
Elektronické zapalování		x
Elektronická modulace výkonu		x
Doběh čerpadla		x
Protizámrazový systém		x
Diagnostika závad LED kontrolkami		x
Ekvitermní regulace: ARC + venkovní sonda		x
Regulace
Prostorovým termostatem		x
Řídicí jednotkou ARC		x
Zónovou centrálou		x

Příslušenství

	Řídicí jednotka ARC kód: 3.011236
	Venkovní sonda pro ekvitermní regulaci kód: 3.014083
	Deska relé kód: 3.015350
	Týdenní programovatelný termostat Hütermann HT-93 kód: Hutermann93
	Bezdrátový programovatelný termostat TP-83 - v dodávce včetně přijímače AC-82 kód: 7TP83
	Prostorový termostat kód: 3.012287
	DIM Basic Sada pro systémy s velkým obsahem vody (1 čerpadlo, zónová centrála a propojení) kód: 3.013882
	DIM 2 zóny Sada pro 2 topné zóny (2 čerpadla, zónová centrála a propojení) kód: 3.013883
	DIM 3 zóny Sada pro 3 topné zóny (3 čerpadla, zónová centrála a propojení) kód: 3.013884
	DIM vysoká-nízká teplota Sada pro jednu zónu klasické teploty (radiátory) a jednu zónu nízké teploty (podlahová zóna) (2 čerpadla, mísící ventil, zónová centrála a propojení) kód: 3.013885
	DIM 1 × vysoká - 2 × nízká teplota Sada pro jednu zónu klasické teploty (radiátory) a dvě zóny nízké teploty (podlahové zóny) (3 čerpadla, 2 mísící ventily, zónová centrála a propojení) kód: 3.016203
	Zónová centrála Zónová centrála pro zónová čerpadla nebo zónové ventily kód: 3.011668

Dokumentace

Odkouření

	MODRÁ SÉRIE Odkouření dělené Ø 80/80 - horizontální detail sestavy zde kód: MS8080H
	MODRÁ SÉRIE Odkouření dělené Ø 80/80 - vertikální detail sestavy zde kód: MS8080V
	MODRÁ SÉRIE Odkouření Ø 60/100 - horizontální detail sestavy zde kód: CP02P
	MODRÁ SÉRIE Odkouření Ø 60/100 - vertikální detail sestavy zde kód: MS60100V
	MODRÁ SÉRIE Odkouření Ø 80/125 - vertikální detail sestavy zde kód: MS80125V

Seznam ND

Úplný seznam náhradních dílů		Ceník náhradních dílů

--

-Zkrácený seznam ND		EOLO Maior 24 kW
-Popis		Objednací kód
Oběhové čerpadlo		1.017111
Elektronická řídicí deska		1.018199
Hrazda LED diod		1.018198
Plynový ventil (SIT 845 IGMA)		1.014365
Zapalovací elektrody (levá + pravá)		1.2405 + 1.2408
Ionizační elektroda		1.010645
NTC sonda primárního okruhu		3.016099
NTC sonda okruhu TUV		1.019483
Průtokový spínač TUV		1.018914
Manostat spalin		1.016884
Ventilátor spalin		1.018745
Motor 3-cest. ventilu		1.018064
Vnitřek 3-cest. ventilu		3.013730
Dopouštěcí ventil		3.015075
Havarijní termostat		1.019147
Pojistka tlaku v topném okruhu		1.016798
Pojistný ventil topného okruhu 3 bar		1.017589
