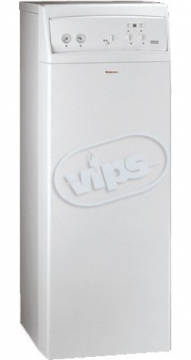

Immergas HERCULES 27 je stacionární plynový kotel s uzavřenou spalovací komorou s nuceným odvodem spalin o výkonu 12,5 - 31,4 kW, určený k vytápění a výrobě TUV ve vestavěném nerezovém zásobníku o objemu 120 litrů. Po připojení zónové centrály a oběhových čerpadel je možné provozovat tři na sobě nezávislé topné okruhy stejné teploty. Dále kotel umožňuje provoz jedné topné větve s radiátory a po připojení speciální podlahové sady je možné provozovat nezávislé podlahové vytápění. Zásobník TUV po připojení speciální solární sady je možné ohřívat solární energií.
| -Diagnostika |
Kódová hlášení poruch | |
| -Popis | Displej ARC |
Displej kotle |
| Správně připojená jednotka ARC | -- |
CE |
| Chybně připojená jednotka ARC | CON | 31 |
| Nezdařené/zablokované zapalování | E01 | 01 |
| Zablokování z důvodu přehřátí kotle | E02 | 02 |
| Porucha ventilátoru spalin | E03 | 03 |
| Porucha NTC sondy TOPENÍ | E05 | 05 |
| Kotel v servisním režimu - KOMINÍK | E07 | CE |
| Nedostatečný tlak/průtok v topném systému | E10 | 10 |
| Porucha manostatu spalin | E11 | 11 |
| Porucha NTC sondy zásobníku TUV | E12 | 12 |
| Porucha zapalovací centrály nebo elektroniky kotle | E14 | 14 |
| HERCULES 27 |
||
| Základní údaje | ||
| Kategorie |
II2H3+
|
|
| Typ spotřebiče |
C12
|
|
| Váha bez vody | kg |
113
|
| Váha s vodou | kg |
238
|
| Výška | mm |
1620
|
| Šířka | mm |
600
|
| Hloubka | mm |
600
|
| Příkon - výkon | ||
| Min. - max. příkon | kW |
14,7-34,3
|
| Min. - max. výkon | kW |
12,5-31,4
|
| Účinnost | ||
| Účinnost při 100% jmen. výkonu | % |
91,5
|
| Účinnost při 30% jmen. výkonu | % |
89,5
|
| Certifikát účinnosti EU 92/42 CEE | * |
**
|
| Tepelná ztráta pláštěm kotle ZAP/VYP | % |
1,0/0,77
|
| Komínová ztráta s hořákem ZAP/VYP | % |
7,5/0,85
|
| Plynová část | ||
| Vstupní tlak plynu G20/G31 | mbar |
20/37
|
| Průměry trysek hlavního hořáku G20/G31 | mm |
1,3/0,78
|
| Topný systém | ||
| Max. tlak v topném systému | bar |
3
|
| Max. teplota v topném systému | °C |
90
|
| Rozsah regulace teploty v topném systému | °C |
35-85
|
| Objem expanzní nádoby | l |
12
|
| Předtlakování expanzní nádoby | bar |
0,8
|
| Objem vody v kotli | l |
5
|
| Využitelný výtlak čerpadla při 1000 l/hod |
m H2O
|
3,5
|
| Výroba teplé vody - bojler 120 litrů | ||
| Teplota teplé užitkové vody | °C |
20-60
|
| Minimální tlak vody pro výrobu TUV | bar |
0,3
|
| Minimální průtok vody při výrobě TUV | l/min. |
8
|
| Specifický průtok při Δ T = 30°C | l/min. |
27
|
| Množství TUV při Δ T = 30°C (stálý průtok) | l/min. |
15
|
| Objem expanzní nádoby TUV | l |
5
|
| Elektrické připojení | ||
| Připojení na el. síť | V/Hz |
230/50
|
| Proud | A |
0,9
|
| Příkon celkový | W |
180
|
| Příkon čerpadla | W |
100
|
| Elektrické krytí |
IPX4D
|
|
| Odvod spalin | ||
| Uzavřená spalovací komora |
x
|
|
| Odvod spalin do komínu | mm |
--
|
| Celkové množství spalin při max. výkonu | kg/hod |
78
|
| Celkové množství spalin při min. výkonu | kg/hod |
83
|
| CO2 při min/max výkonu | % |
6,2/2,4
|
| CO při 0% 02 při min/max výkonu | ppm |
75/76
|
| NOx při 0% 02 při min/max výkonu | ppm |
180/92
|
| Teplota spalin při min/max výkonu | °C |
86/118
|
| Minimální tah komína | Pa |
--
|
| Funkce kotle | ||
| Řízení kotle mikroprocesorem |
x
|
|
| Elektronické zapalování |
x
|
|
| Elektronická modulace výkonu |
x
|
|
| Doběh čerpadla |
x
|
|
| Protizámrazový systém |
x
|
|
| Autodiagnostika na displeji kotle |
x
|
|
| Ekvitermní regulace: ARC + venkovní sonda |
x
|
|
| Regulace | ||
| Prostorovým termostatem |
x
|
|
| Řídicí jednotkou ARC |
x
|
|
| Zónovou centrálou |
x
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
| Úplný seznam náhradních dílů | Ceník náhradních dílů | |
|
|
|
|
| -- |
||
| -Zkrácený seznam ND |
HERCULES 27 |
|
| -Popis | Objednací kód |
|
| Oběhové čerpadlo |
1.015558 | |
| Elektronická řídicí deska |
1.012036 | |
| Plynový ventil | 1.010386 | |
| Zapalovací centrála | 1.011978 | |
| Zapalovací elektrody (levá + pravá) |
1.2405 + 1.2408 |
|
| Ionizační elektroda |
1.010707 | |
| Manostat spalin |
1.010337 |
|
| Ventilátor spalin | 1.017433 |
|
| Displej ovládacího panelu |
1.013094 |
|
| NTC sonda primárního okruhu |
3.016099 | |
| NTC sonda okruhu TUV |
1.016053 |
|
| Havarijní termostat |
1.010405 | |
| Dopouštěcí ventil | 1.013629 |
|
| Pojistný ventil topného okruhu 3 bar |
1.1455 | |
| Pojistný ventil bojleru TUV 8 bar |
1.7051 | |
