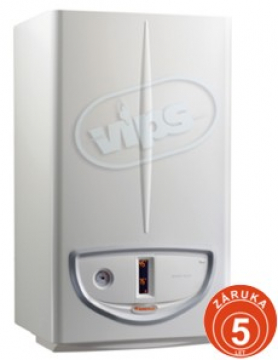

Immergas MAIOR EOLO X 28 kW je nástěnný plynový kotel s uzavřenou spalovací komorou a nuceným odvodem spalin o tepelném výkonu 11 - 28 kW. Tento kotel je určen pro vytápění s možností připojit nepřímotopný bojler TUV. Díky inovované elektronické výbavě lze připojit prostorové modulační termostaty ARC Uni nebo CARV2.
Řídicí jednotky ARC Uni a CARV2 umožňují monitorování provozních stavů kotle, dálkové řízení a regulaci. Ke kotlům řady MAIOR EOLO X 28 kW je možné připojit zónové jednotky DIMV2.
Legenda:
* pokud je nepřímotopný bojler TUV instalován
| MAIOR EOLO X 28 kW | ||
| Základní údaje | ||
| Kategorie |
II2H3+
|
|
| Typ spotřebiče |
C12/32/42/52/82
|
|
| Váha bez vody | kg |
41,9
|
| Váha s vodou | kg |
46,4
|

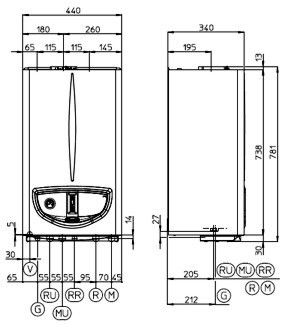

| Výška | mm |
781
|
| Šířka | mm |
440
|
| Hloubka | mm |
340
|
| Příkon - výkon | ||
| Min. - max. výkon - režim TUV |
kW |
8,5 - 28,0
|
| Min. - max. výkon - režim TOPENÍ |
kW |
11,0 - 28,0
|
| Účinnost | ||
| Účinnost při 100% jmen. výkonu | % |
94,3
|
| Účinnost při 30% jmen. výkonu | % | 91,5 |
| Certifikát účinnosti EU 92/42 CEE | * |
***
|
| Třída NOx |
3
|
|
| Tepelná ztráta pláštěm kotle ZAP/VYP | % |
1,8/0,85
|
| Komínová ztráta s hořákem ZAP/VYP | % |
8,2/0,6
|
| Plynová část | ||
| Vstupní tlak plynu G20/G31 | mbar |
20/37
|
| Průměry trysek hlavního hořáku G20/G31 | mm |
1,35/0,79
|
| Topný systém | ||
| Max. tlak v topném systému | bar |
3
|
| Max. teplota v topném systému | °C |
90
|
| Rozsah regulace teploty v topném systému | °C |
35-85
|
| Objem expanzní nádoby | l |
7,4
|
| Předtlakování expanzní nádoby | bar |
1
|
| Objem vody v kotli | l |
2,5
|
| Využitelný výtlak čerpadla při 1000 l/hod |
m H2O
|
3,3
|
| Výroba teplé užitkové vody* |
||
| Teplota teplé užitkové vody | °C | 10 - 60 |
| Minimální provozní tlak TUV |
bar | 0,3 |
| Maximální tlak v okruhu TUV | bar | 10 |
| Specifický průtok "D" dle EN 625 pro UB 80-2 | l/min. | 20,5 |
| Specifický průtok "D" dle EN 625 pro UB 120-2 | l/min. | 26,2 |
| Specifický průtok "D" dle EN 625 pro UB 200-2 | l/min. | 35 |
| Množství TUV při Δ T = 30°C (stálý průtok) | l/min. | 13 |
| Elektrické připojení | ||
| Připojení na el. síť | V/Hz |
230/50
|
| Proud | A |
0,74
|
| Příkon celkový | W | 130 |
| Příkon čerpadla | W | 84 |
| Příkon ventilátoru | W | 46 |
| Elektrické krytí |
IPX5D
|
|
| Odvod spalin | ||
| Uzavřená spalovací komora | x | |
| Odvod spalin do komínu | mm |
--
|
| Celkové množství spalin při max. výkonu | kg/hod |
61
|
| Celkové množství spalin při min. výkonu | kg/hod |
58
|
| CO2 při min/max výkonu | % |
2,1/7,4
|
| CO průměrné | mg/kWh |
64
|
| NOx průměrné | mg/kWh |
103
|
| Teplota spalin při min/max výkonu | °C |
77/110
|
| Odpor okruhu spalin kotle | Pa |
--
|
| Funkce kotle | ||
| Řízení kotle mikroprocesorem |
x
|
|
| Elektronické zapalování |
x
|
|
| Elektronická modulace výkonu |
x
|
|
| Doběh čerpadla |
x
|
|
| Protizámrazový systém |
x
|
|
| Autodiagnostika na displeji kotle | x | |
| Ekvitermní regulace v základní výbavě |
x
|
|
| Regulace | ||
| Řídicí jednotkou CARV2 | x | |
| Řídicí jednotkou ARC Uni |
x | |
| Prostorovým termostatem |
x
|
|
| * Pokud je instalován nepřímotopný bojler TUV |
||
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
 |
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
