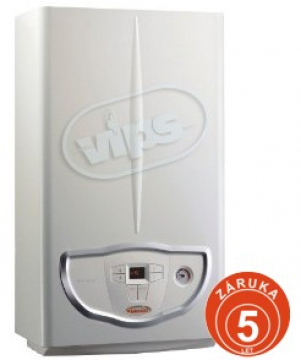

Immergas MINI EOLO 24 kW je nástěnný plynový kotel s uzavřenou spalovací komorou a nuceným odvodem spalin o tepelném výkonu 7 - 24 kW, určený pro vytápění a průtokový ohřev TUV. Díky svým malým rozměrům a vysokému výkonu jsou tyto kotle předurčeny pro instalaci v nových bytech a všude tam, kde instalace vyžaduje minimum prostoru. Hloubka kotle je pouhých 24 cm a vzhledem k elegantnímu provedení je neobyčejně adaptabilní do každého bytu.
Legenda:
* po instalaci termostatického ventilu 3.018911
| MINI EOLO 24 kW | ||
| Základní údaje | ||
| Kategorie |
II12H3+
|
|
| Typ spotřebiče |
C12/32/42/52/82
|
|
| Váha bez vody | kg |
32,0
|
| Váha s vodou | kg |
34,5
|

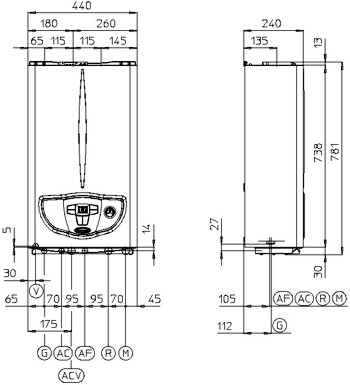

| Výška | mm |
781
|
| Šířka | mm |
440
|
| Hloubka | mm |
240
|
| Příkon - výkon | ||
| Min. - max. příkon | kW |
8,3-25,6
|
| Min. - max. výkon | kW |
7-24
|
| Účinnost | ||
| Účinnost při 100% jmen. výkonu | % |
93,6
|
| Účinnost při 30% jmen. výkonu | % |
90,3
|
| Certifikát účinnosti EU 92/42 CEE | * |
***
|
| Třída NOx |
3
|
|
| Tepelná ztráta pláštěm kotle ZAP/VYP | % |
1,8/0,85
|
| Komínová ztráta s hořákem ZAP/VYP | % |
8,2/0,6
|
| Plynová část | ||
| Vstupní tlak plynu G20/G31 | mbar |
20/37
|
| Průměry trysek hlavního hořáku G20/G31 | mm |
1,35/0,79
|
| Topný systém | ||
| Max. tlak v topném systému | bar |
3
|
| Max. teplota v topném systému | °C |
90
|
| Rozsah regulace teploty v topném systému | °C |
35-85
|
| Objem expanzní nádoby | l |
6,0
|
| Předtlakování expanzní nádoby | bar |
1
|
| Objem vody v kotli | l |
2,5
|
| Využitelný výtlak čerpadla při 1000 l/hod |
m H2O
|
2,5
|
| Výroba teplé vody | ||
| Teplota teplé užitkové vody | °C |
30-60
|
| Minimální tlak vody pro výrobu TUV | bar |
0,3
|
| Minimální průtok vody při výrobě TUV | l/min. |
1,5
|
| Množství TUV při Δ T = 30°C prvních 10 min. |
l/min. |
11,2
|
| Množství TUV při Δ T = 30°C (průtok) | l/min. |
11,5
|
| Elektrické připojení | ||
| Připojení na el. síť | V/Hz |
230/50
|
| Proud | A |
0,66
|
| Příkon celkový | W | 130 |
| Příkon čerpadla | W |
87
|
| Elektrické krytí |
IPX5D
|
|
| Odvod spalin | ||
| Uzavřená spalovací komora |
x
|
|
| Odvod spalin do komínu | mm |
--
|
| Celkové množství spalin při max. výkonu | kg/hod |
75
|
| Celkové množství spalin při min. výkonu | kg/hod |
68
|
| CO2 při min/max výkonu | % |
2,15/4,9
|
| CO průměrné | mg/kWh |
54
|
| NOx průměrné | mg/kWh |
101
|
| Teplota spalin při min/max výkonu | °C |
82/109
|
| Odpor okruhu spalin kotle | Pa |
--
|
| Funkce kotle | ||
| Řízení kotle mikroprocesorem |
x
|
|
| Elektronické zapalování |
x
|
|
| Elektronická modulace výkonu |
x
|
|
| Doběh čerpadla |
x
|
|
| Protizámrazový systém |
x
|
|
| Autodiagnostika závad na displeji kotle |
x
|
|
| Ekvitermní regulace v základní výbavě | x | |
| Regulace | ||
| Řídicí jednotkou CARV2 |
x | |
| Řídicí jednotkou ARC Uni | x | |
| Řídicí jednotkou CRD |
x
|
|
| Prostorovým termostatem | x | |
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
 |
|
 |
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
