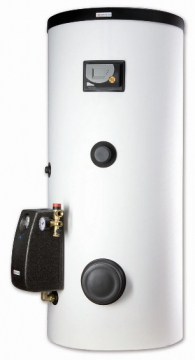

Stacionární nepřímotopný ohřívač vody se smaltovanou ocelovou nádobou do provozního tlaku 1 MPa o objemu 295 litrů.

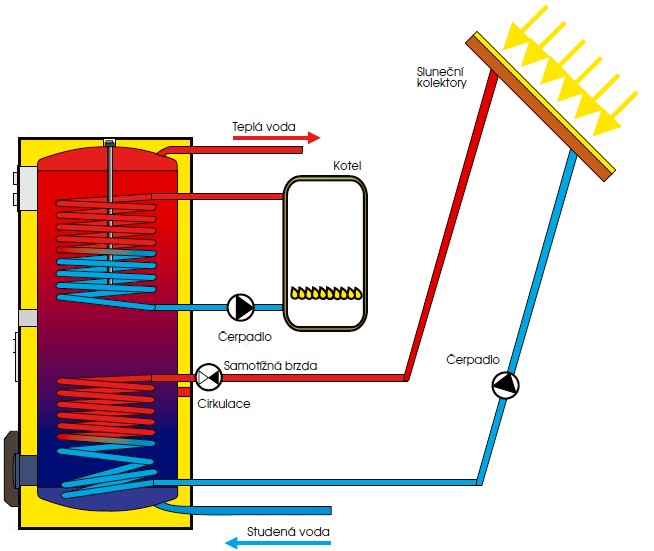

Ohřívač je vybaven dvěma výkonnými spirálovými výměníky pro ohřev TUV z externího zdroje nebo kombinaci různých zdrojů (kotel/solar). Ohřívač je vybaven čerpadlovou jednotkou Oventrop Regusol 130 a řídící jednotkou ESR 21 pro ovládání solárního okruhu. Ohřívač má i cirkulační otvor.
V dolní části ohřívače je umístěn revizní přírubový otvor pro čištění vnitřku nádoby. Pro použití ohřívače pro solární systém je u ohřívačů k dispozici hrdlo 6/4", umístěné nad solárním výměníkem pro doplňkový elektrický ohřev TUV pomocí el. topného tělesa typové řady TJ.
Ohřívače typové řady NTRR / SOLAR SET jsou v základní výbavě dodávány bez elektrických topných těles a pojistných ventilů. Ohřívač musí být vybaven membránovým, pružinou zatíženým pojistným ventilem.

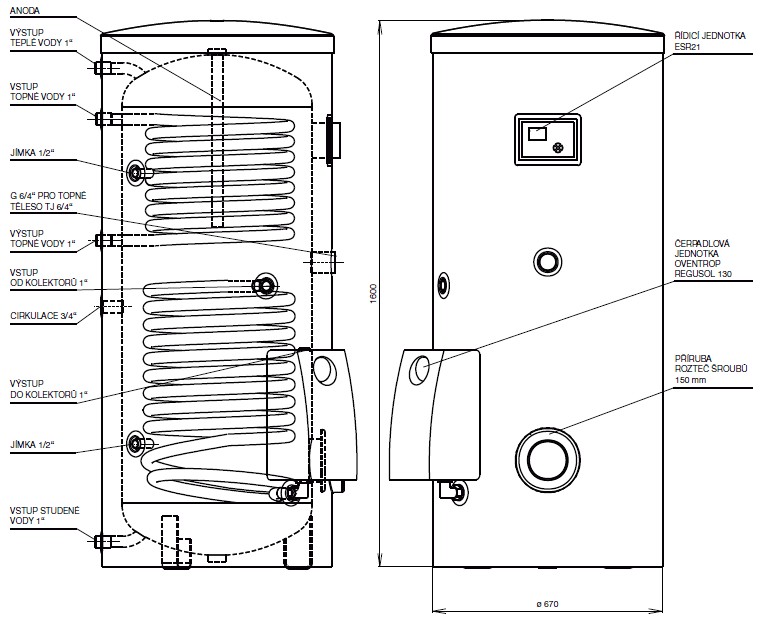

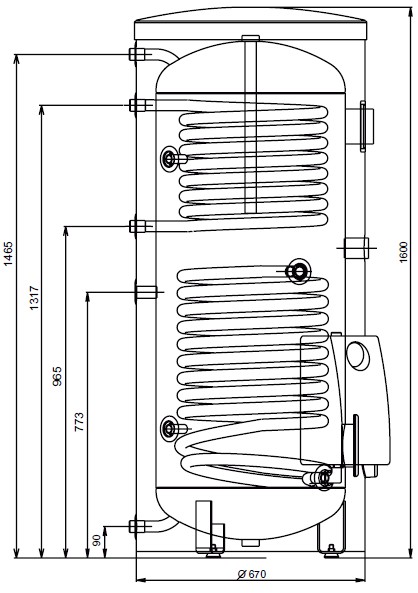

| OKC 300 NTRR / SOLAR SET- |
|
| Výška | 1600 |
| Průměr | 670 |
| Vstup SV |
1" |
| Výstup TUV | 1" |
| Vstup topné vody | 1" |
| Výstup toné vody | 1" |
| Vstup od kolektorů | 1" |
| Výstup do kolektorů | 1" |
| Cirkulace | 3/4" |
| OKC 300 NTRR / SOLAR SET |
||
| Objem | litry | 295 |
| Výška ohřívače | mm | 1600 |
| Průměr ohřívače | mm | 670 |
| Max. hmotnost ohřívače bez vody | kg | 155 |
| Max. provozní přetlak v nádobě | MPa | 1 |
| Max. provozní přetlak ve výměníku | MPa | 1 |
| Max. teplota topné vody | °C | 110 |
| Max. teplota TUV | °C | 90 |
| Výhřevná plocha solárního výměníku | m2 | 1,5 |
| Výhřevná plocha kotlového výměníku | m2 | 1,0 |
| Objem solárního výměníku | litry | 10,5 |
| Objem kotlového výměníku | litry | 7,0 |
| Napětí | V/Hz | 1 PE-N 230/50 |
| Tepelné ztráty | kWh/24h | 1,86 |
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
