Úvodní stránka

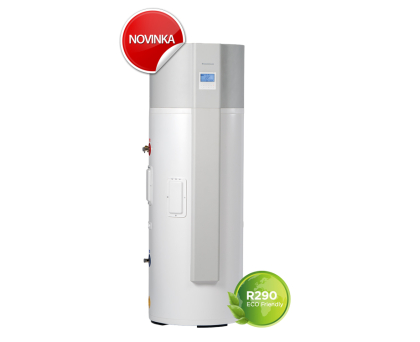

Nová generace tepelných čerpadel pro přípravu teplé užitkové vody ve vestavěném smaltovaném zásobníku byla vyvinuta s cílem nabídnout ještě vyšší komfort, nižší provozní náklady a maximální využití obnovitelných zdrojů energie. Díky použití přírodního chladiva R290, modernímu elektronickému řízení a možnosti spolupráce s dalšími technologiemi domácnosti představuje RAPAX SOL V4 řešení připravené nejen pro dnešní, ale i budoucí požadavky na energeticky úsporné bydlení.

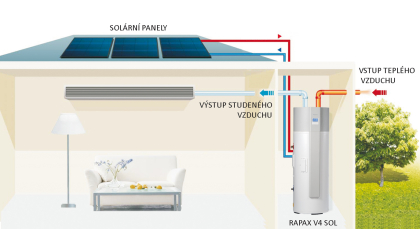

RAPAX SOL V4 využívá tepelnou energii okolního vzduchu, kterou efektivně přeměňuje na teplo pro přípravu teplé užitkové vody. Výsledkem je hospodárný provoz, vysoká účinnost a výrazně nižší spotřeba elektrické energie ve srovnání s klasickými elektrickými ohřívači vody. Typová řada tepelných čerpadel RAPAX SOL V4 umožňuje připojení externího zdroje tepla prostřednictvím integrované nepřímotopné spirály. Modelová řada tepelných čerpadel RAPAX SOL V4 disponuje moderní elektronickou regulací s intuitivním ovládáním.

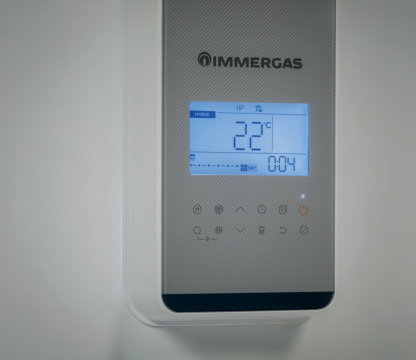

Řídicí elektronika nabízí několik provozních režimů, které lze přizpůsobit aktuálním potřebám domácnosti. Dále umožňuje vzdálenou správu prostřednictvím mobilní aplikace CLIMAsmart, díky které může uživatel sledovat provoz zařízení nebo měnit jeho nastavení odkudkoliv.
Celá modelová řada tepelných čerpadel RAPAX SOL V4 je dispozici ve dvou základních provedeních, které se liší objemem zásobníků TUV: RAPAX 200 SOL V4 a RAPAX 300 SOL V4.

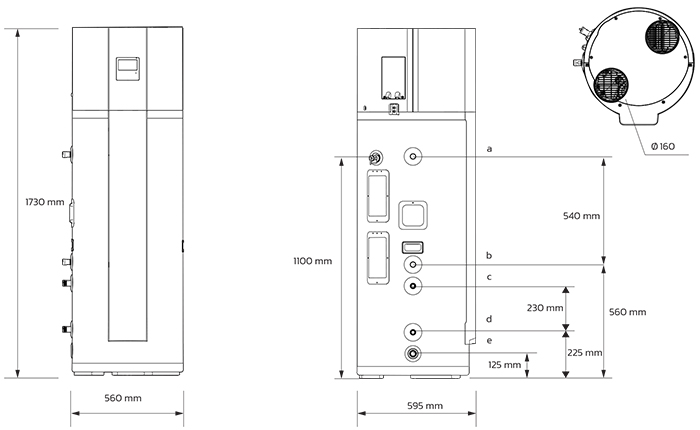

RAPAX 200 SOL V4
| a | Výstup TUV - 3/4" | c | Vstup do nepřímotopné spirály - 3/4" |
| b | Vstup SV - 3/4" | d | Zpátečka z nepřímotopné spirály - 3/4" |
| e | Vypouštěcí ventil - 3/4" | ||

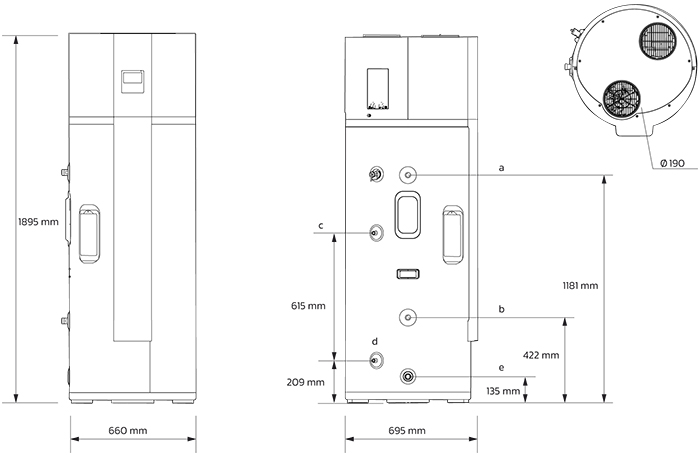

RAPAX 300 SOL V4
| a | Výstup TUV - 3/4" | c | Vstup do nepřímotopné spirály - 3/4" |
| b | Vstup SV - 3/4" | d | Zpátečka z nepřímotopné spirály - 3/4" |
| e | Vypouštěcí ventil - 3/4" | ||
| RAPAX 200 SOL V4 | RAPAX 300 SOL V4 | ||
| Energetický štítek (EU 812/2013) | |||
 |
 |
||
| Základní údaje |
|||
| Třída energetické účinnosti ohřevu TUV | A+ | A+ | |
| Deklarovaný zátěžový profil | L | XL | |
| Energetická účinnost ohřevu TUV Ƞwh | % | 130 | 128 |
| SCOP1TUV | -- | 3,14 | 3,25 |
| COP2 | -- | 3,58 | 2,61 |
| COP3 | -- | 4,35 | 3,82 |
| COP4 | -- | 4,87 | 4,12 |
| COP5 | -- | 6,57 | 5,42 |
| Doba ohřevu TUV6 | hod:min | 7:47 | 9:02 |
| Rozsah provozních teplot vnitřních prostor | °C | 0 ~ +43 | 0 ~ +43 |
| Rozsah provozních teplot nasávaného vzduchu bez el. tělesa | °C | -7 ~ +43 | -7 ~ +43 |
| Rozsah provozních teplot nasávaného vzduchu včetně el. tělesa | °C | -20 ~ +46 | -20 ~ +46 |
| Elektrické napájení | V/Ph/Hz | 230/1/50 | 230/1/50 |
| Maximální příkon | W | 2 240 | 2 350 |
| Příkon tepelného čerpadla | W | 600 | 710 |
| Příkon vestavěného el. tělesa | W | 1 640 | 1 640 |
| Maximální proud za normálního provozu | A | 10,5 | 11,0 |
| Minimální průřez kabelu napájení | mm2 | 3 x 1,5 | 3 x 1,5 |
| Stupeň elektrického krytí | -- | IP21 | IP21 |
| Doporučený jistič | A | 16 | 16 |
| Objem zásobníku TUV | l | 181 | 270 |
| Materiál zásobníku TUV | -- | smalt | smalt |
| Tloušťka izolace zásobníku | mm | 42 | 46 |
| Max. provozní tlak v zásobníku TUV | MPa | 0,85 | 0,85 |
| Rozsah nastavení teploty ohřevu TUV | °C | 38 - 70 | 38 - 70 |
| Průměr trubek zásobníku TUV | palce | 3/4 | 3/4 |
| Materiál nepřímotopné spirály | -- | AISI 316L | AISI 316L |
| Průměr trubek nepřímotopné spirály | palce | 3/4 | 3/4 |
| Předávací plocha nepřímotopné spirály | m2 | 0,6 | 1,1 |
| Max. tlak v nepřímotopné spirále | MPa | 1,0 | 1,0 |
| Typ kompresoru | - | rotační | rotační |
| Typ chladiva | - | R290 | R290 |
| Množství chladiva | g | 150 | 150 |
| Typ ventilátoru | - | radiální | radiální |
| Využitelný statický výtlak | Pa | 80 | 80 |
| Průtok vzduchu | m3/h | 350 | 450 |
| Průměr hrdel sání/výfuk vzduchu | mm | 160/160 | 190/190 |
| Hladina akustického výkonu (LWA) - vnitřní prostředí | dB(A) | 51 | 51 |
| Hladina akustického výkonu (LWA) - venkovní prostředí | dB(A) | 54 | 54 |
| Hmotnost včetně obalu | kg | 115,0 | 160,0 |
| Hmotnost včetně vody | kg | 275,0 | 402,0 |
| Hmotnost bez bez vody | kg | 94,0 | 132,0 |
| Vnější rozměry včetně obalu (š x v x h) | mm | 655 x 1945 x 675 | 745 x 2110 x 775 |
| Vnější rozměry bez obalu (š x v x h) | mm | 560 x 1730 x 595 | 660 x 1895 x 695 |
| Vestavěný Wi-Fi modul v základní výbavě | ano | ano | |
| Aplikace CLIMAsmart | ke stažení | ke stažení | |
| Technická data jsou v souladu s EN 14 511 a jsou vztažena k podmínkám: | |||
| DB - suchý vzduch / WB - vlhký vzduch | |||
| (1) hodnota SCOPTUV uvedena pro průměrnou klimatickou zónu dle EN16147 | |||
| (2) teplota nasávaného vzduchu +7 °C / vstup SV 15 °C / výstup TUV 45 °C | |||
| (3) teplota nasávaného vzduchu +15 °C / vstup SV 15 °C / výstup TUV 45 °C | |||
| (4) teplota nasávaného vzduchu +20 °C / vstup SV 15 °C / výstup TUV 45 °C | |||
| (5) teplota nasávaného vzduchu +35 °C / vstup SV 15 °C / výstup TUV 45 °C | |||
| (6) teplota nasávaného vzduchu +7 °C DB, +6 °C WB / vstup SV 10 °C / výstup TUV 54 °C | |||
 |
|
|
|
|
 |
|
|
|
|
|
|
 |
|
|
|
|
 |
|
|
|
|
 |
|
|
|
|
 |
|
 |
 |
|
