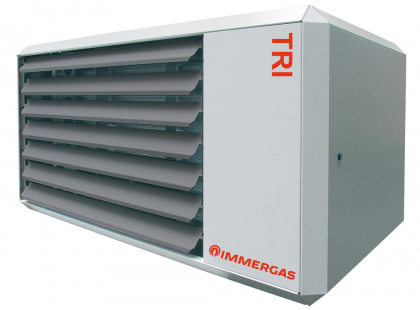

Plynový teplovzdušný agregát Immergas TRI je určen pro vytápění vnitřních prostor. Výraznými charakteristickými vlastnostmi typové řady TRI je kombinace robustního tepelného výměníku s modulovaným hořákem, což zajišťuje dokonalé spalování. Moderní konstrukci umocňuje axiální ventilátor s proměnlivými otáčkami.
Dokonale propracovaný systém řízení elektronické modulace je další důležitou předností celé modelové řady agregátů TRI. Kompaktní rozměry a vyspělá elektronická výbava předurčuje tyto jednotky do všech prostor, kde jsou kladeny vysoké nároky na kvalitu a spolehlivost.

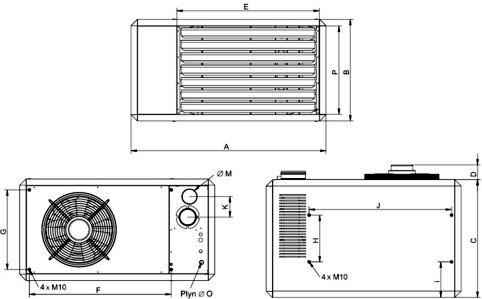

A | B | C | D | E |
F/J |
G |
H | I | K | M | O | P |
|
TRI 10 | 1120 | 290 | 630 | - | 760 | 763 | 250 | 250 | 190 | 110 | ø 80 | 1/2" | 250 |
TRI 15 | 1120 | 290 | 630 | - | 760 | 763 | 250 | 250 | 190 | 110 | ø 80 | 1/2" | 250 |
TRI 20 | 1120 | 290 | 630 | - | 760 | 763 | 250 | 250 | 190 | 110 | ø 80 | 1/2" | 250 |
TRI 24 | 1040 | 540 | 630 | 80 | 760 | 763 | 426 | 250 | 190 | 110 | ø 80 | 1/2" | 470 |
TRI 28 | 1040 | 540 | 630 | 80 | 760 | 763 | 426 | 250 | 190 | 110 | ø 80 | 1/2" | 470 |
TRI 40 | 1130 | 540 | 700 | 120 | 760 | 763 | 426 | 250 | 225 | 140 | ø100 | 3/4" | 470 |
TRI 50 | 1130 | 670 | 700 | 120 | 760 | 763 | 550 | 250 | 225 | 140 | ø100 | 3/4" | 600 |
TRI 60 | 1735 | 630 | 845 | 120 | 1335 | 1050 | 603 | 580 | 123 | 225 | ø130 | 3/4" | 570 |
TRI 80 | 1735 | 630 | 845 | 120 | 1335 | 1050 | 603 | 580 | 123 | 225 | ø130 | 3/4" | 570 |
TRI 100 | 1735 | 800 | 845 | 120 | 1335 | 1050 | 768 | 580 | 123 | 225 | ø130 | 3/4" | 740 |
Rozměry v mm |
TRI 10 | TRI 15 | TRI 20 |
TRI 24 |
TRI 28 |
||
Topný výkon MAX. | kW | 9,9 | 14,8 | 19,7 | 23,9 | 27,7 |
Topný výkon MIN. | kW | 5,7 | 8,5 | 12,9 | 15,6 | 18,3 |
Vzduchový výkon MAX. | m3/h | 2000 | 2000 | 2000 | 3000 | 3000 |
Dosah proudu vzduchu MAX. (horizontálně) |
m | 12 | 12 | 12 | 16 | 16 |
Dosah proudu vzduchu MAX. (vertikálně) |
m | 4 | 4 | 4 | 5 | 5 |
Připojení plynu | G" | 1/2 | 1/2 | 1/2 | 1/2 | 1/2 |
Vstupní tlak zem. plynu | mbar | 20 | 20 | 20 | 20 | 20 |
Maximální spotřeba plynu | m3/h | 1,1 | 1,7 | 2,3 | 2,8 | 3,2 |
Elektrické napájení | V / Hz | 230/50 | 230/50 | 230/50 | 230/50 | 230/50 |
Elektrický příkon | W | 200 | 200 | 175 | 190 | 200 |
Min. instalační výška (horizontální distribuce vzduchu) |
m | 1,7 | 1,7 | 1,7 | 1,7 | 1,7 |
Min. instalační výška (vertikální distribuce vzduchu) |
m | 4 | 4 | 4 | 4 | 4 |
Hladina hluku | dB(A) | 42 | 42 | 42 | 45 | 45 |
Spalinové/vzduchové hrdlo | mm | 80 | 80 | 80 | 80 | 80 |
Hmotnost | kg | 50 | 50 | 65 | 67 | 70 |
TRI 40 | TRI 50 | TRI 60 |
TRI 80 |
TRI 100 |
||
Topný výkon MAX. | kW | 39,9 | 49,5 | 60,1 | 80,4 | 101,2 |
Topný výkon MIN. | kW | 26,6 | 32,3 | 39,1 | 52,9 | 66,2 |
Vzduchový výkon MAX. | m3/h | 4000 | 5000 | 6000 | 8000 | 10000 |
Dosah proudu vzduchu MAX. (horizontálně) |
m | 22 | 26 | 28 | 30 | 30 |
Dosah proudu vzduchu MAX. (vertikálně) |
m | 6 | 6 | 6 | 6 | 6 |
Připojení plynu | G" | 3/4 | 3/4 | 3/4 | 3/4 | 3/4 |
Vstupní tlak zem. plynu | mbar | 20 | 20 | 20 | 20 | 20 |
Maximální spotřeba plynu | m3/h | 4,6 | 5,7 | 6,9 | 9,2 | 11,5 |
Elektrické napájení | V / Hz | 230/50 | 230/50 | 230/50 | 230/50 | 230/50 |
Elektrický příkon | W | 300 | 425 | 350 | 600 | 750 |
Min. instalační výška (horizontální distribuce vzduchu) |
m | 1,7 | 1,7 | 1,7 | 1,7 | 1,7 |
Min. instalační výška (vertikální distribuce vzduchu) |
m | 4 | 4 | 4 | 4 | 4 |
Hladina hluku | dB(A) | 48 | 50 | 50 | 52 | 54 |
Spalinové/vzduchové hrdlo | mm | 100 | 100 | 130 | 130 | 130 |
Hmotnost | kg | 85 | 100 | 135 | 150 | 200 |
|
|
|
|
|
|
|
|
![]() |
|

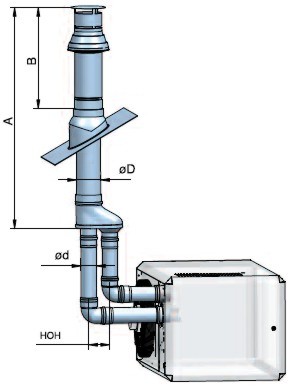

Vertikální odvod spalin
Ø d |
Ø D |
A | B | HoH | ||
TRI 10 - 28 | mm | 80 | 125 | 1280 | 500 | 110 |
TRI 40 - 50 |
mm | 100 | 150 | 1360 | 550 | 140 |
TRI 60 - 100 | mm | 130 | 200 | 1850 | 955 | 225 |

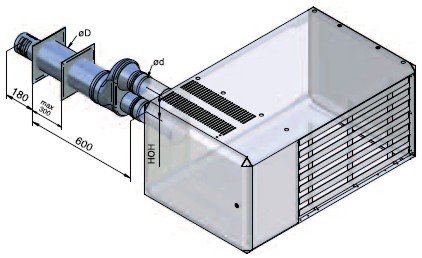

Horizontální odvod spalin
Ø d |
Ø D |
HoH | ||
TRI 10 - 28 | mm | 80 | 125 | 110 |
TRI 40 - 50 |
mm | 100 | 150 | 140 |
TRI 60 - 100 | mm | 130 | 200 | 225 |
