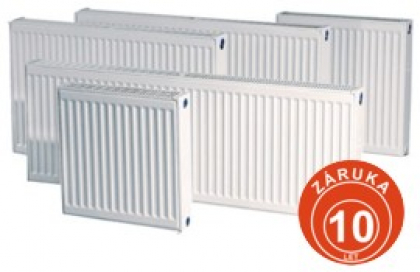

Firma IMMERGAS nabízí desková otopná tělesa IMMERPAN v šesti různých typových řadách, které se liší zejména počtem desek a osazením ventilu. Všechny typové řady radiátorů IMMERPAN jsou vyráběny v délkách od 400 do 3 000 mm a výškách od 300 do 900 mm.
Ploché radiátory IMMERPAN jsou vyráběny z ocelového plechu o tloušťce 1,2 mm a jsou určeny k montáži do otopných soustav s nejvyšším provozním tlakem 10 bar, ve kterých se používá jako teplonosná látka voda o nejvyšší přípustné teplotě 110°C.
Ocelové radiátory IMMERPAN nabízí výjimečnou záruku 10 let a mohou se pochlubit certifikátem kvality ISO 9001:2000. Ve všech směrech vyhovují normě EN 442.
Počet desek radiátoru |
Počet přídavných přestupních ploch |
Typ 33 |
|
3 |
3 |

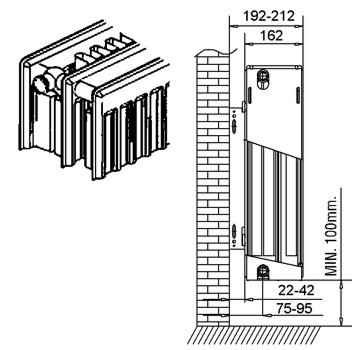

Hlavní rozměry | |
Typ 33 |
|
Délka (mm) |
Rozměry (mm) |
Počet navařených příchytů* |
Počet nosných konzol |
||
L | A | A1 | A2 |
ks | ks |
400 | 233,4 | -- | -- | 4 | 2 |
500 | 333,4 | -- | -- | 4 | 2 |
600 | 433,4 | -- | -- | 4 | 2 |
700 | 533,4 | -- | -- | 4 | 2 |
800 | 633,4 | -- | -- | 4 | 2 |
900 | 733,4 | -- | -- | 4 | 2 |
1000 | 833,4 | -- | -- | 4 | 2 |
1100 | 933,4 | -- | -- | 4 | 2 |
1200 | 1033,4 | -- | -- | 4 | 2 |
1300 | 1133,4 | -- | -- | 4 | 2 |
1400 | 1233,4 | -- | -- | 4 | 2 |
1500 | 1333,4 | -- | -- | 4 | 2 |
1600 | 1433,4 | -- | -- | 4 | 2 |
1800 | -- | 833,4 | 800 | 6 | 3 |
2000 | -- | 933,4 | 900 | 6 | 3 |
2200 | -- | 1033,4 | 1000 | 6 | 3 |
2400 | -- | 1133,4 | 1100 | 6 | 3 |
2600 | -- | 1233,4 | 1200 | 6 | 3 |
2800 | -- | 1333,4 | 1300 | 6 | 3 |
3000 | -- | 1433,4 | 1400 | 6 | 3 |
* - platí pouze pro typy STD, CV 10, CV 11 | |||||
---IMMERPAN |
|
Typ 33 |
|
Materiál | ocelový plech o tloušťce 1,2 mm |
Výška - H |
300 - 400 - 500 - 600 - 900 mm |
Délka | 400 - 500 - 600 - 700 - 800 - 900 - 1000 1100 - 1200 - 1300 - 1400 - 1500 - 1600 - 1800 2000 - 2200 - 2400 - 2600 - 2800 - 3000 mm |
Připojovací rozteč - STD |
H - 55 mm |
Připojovací rozteč armatury - CV* | 50 mm |
Vnější připojovací závit ventilu - CV | M 30 x 1,5 |
Připojovací závit |
G 1/2 - vnitřní |
Max. provozní tlak | 10 bar |
Zkušební přetlak | 13 bar |
Max. provozní teplota |
110 °C |
Podkladový lak | kataforenzní |
Barevný odstín | bílá RAL 9010 |
* je nutné použít kompaktní připojovací armaturu s roztečí 50 mm s redukcí G 1/2 na G 3/4 osazenou příslušnými svěrnými šroubeními dle materiálu a rozměrů připojovacího potrubí | |
STD - klasická konstrukce radiátoru CV - ventilová konstrukce radiátoru |
|
Hodnoty jmenovitého tepelného výkonu Q [W] pro teplonosnou látku voda dle EN 442:
zahrnuté teplotní spády:
|
|
zvětšit tabulku |
|
|
|
|
|
|
|
|
|
|
|
|
|
