VELA

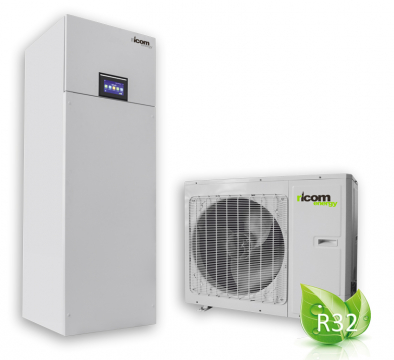

Princip tepelného čerpadla vzduch/voda v provedení split

Splitové provedení tepelného čerpadla znamená, že čerpadlo je rozděleno na dvě základní části, konkrétně na venkovní jednotku ATLAS EN-SPO100-3 a vnitřní jednotku ALLIN1-100-3.
Obě jednotky jsou vzájemně propojeny okruhem chladiva a komunikačním kabelem.
Hlavní části venkovní jednotky jsou:
výparník, ventilátor s EC motorem, dvoustupňový rotační kompresor, elektronický expanzní ventil, čtyřcestný ventil a elektronika.
Vnitřní jednotka obsahuje:
kondenzátor, oběhové čerpadlo, řídicí elektroniku, připojovací svorkovnice a ovládací panel pro nastavení a regulaci celého tepelného čerpadla.
Tepelné čerpadlo vzduch / voda odebírá teplo z venkovního prostředí a ve výparníku ho předá chladivu. Díky vyšší teplotě vzduchu se chladivo ve výparníku vypaří a vzniklé páry jsou nasávány kompresorem. Kompresor páry chladiva prudce stlačí (komprese) a díky tomuto jednoduchému fyzikálnímu ději vzroste zásadním způsobem teplota stlačených par. Horké páry chladiva předají svou tepelnou energii v kondenzátoru (deskový výměník vnitřní jednotky) do topné vody, čímž ztratí svůj potenciál a změní své skupenství z plynného na kapalné. Z kondenzátoru proudí kapalné chladivo do venkovní jednotky, kde díky expanznímu ventilu dojde k prudkému snížení tlaku a chladivo se výrazně ochladí (expanze). Celý cyklus se uzavírá a chladivo putuje znovu do výparníku, kde se opět vzduchem ohřeje. Tento proces se stále opakuje, takže  tepelné čerpadlo opravdu přečerpává teplo z vnějšího prostředí do topné soustavy.

Moderní dvoustupňový kompresor s DC invertorem

Tepelné čerpadlo modelové řady VELA je z výroby vybaveno osvědčeným a výkonným dvoustupňovým kompresorem.Tím však jeho vybavenost nekončí. Naopak. Na špičce technologického vývoje a pokroku jsou i další komponenty, zejména pak invertorová technologie,  mezistupňový nástřik par chladiva a elektronické expanzní ventily.
Řízení výkonu kompresoru díky DC invertoru přináší celou řadu praktických výhod. Stejnosměrný frekvenční měnič umožňuje tepelnému čerpadlu plynulou regulaci topného výkonu v rozsahu od 25 do 100 %. Invertorová technologie v každém okamžiku provozu čerpadla spojitě přizpůsobuje topný výkon aktuálním tepelným ztrátám objektu, čímž zásadně zvyšuje hodnotu COP v režimech, kdy tepelné ztráty objektu nedosahují plného výkonu čerpadla (viz graf). A nejen to.
Stejnosměrný frekvenční měnič (DC invertor) výrazně omezuje zatížení kompresoru při každém jeho startu, což samozřejmě přispívá k vyšší provozní spolehlivosti a delší životnosti celého čerpadla.

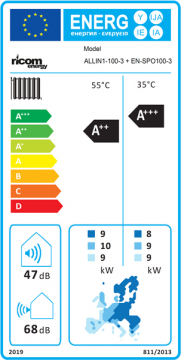

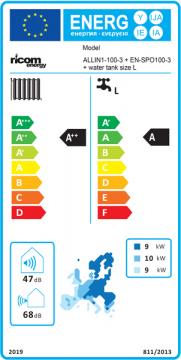

Vnitřní jednotka tepelného čerpadla VELA
(ALLIN1-100-3)

Vnitřní jednotka tepelného čerpadla VELA se může pochlubit elegantním vzhledem a vyspělou elektronickou výbavou. Pojďme si uvést ty nejdůležitější komponenty:

• deskový výměník chladivo / topná voda
• expanzní nádoba topného okruhu
• pojistný ventil 3 bar

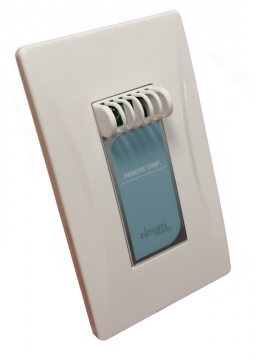

• sonda snímání prostorové teploty
• vestavěný zásobník TUV o objemu 185 litrů
• vestavěný trojcestný ventil (ohřev TUV / VYTÁPĚNÍ)
• energeticky úsporné modulované čerpadlo (řízené PWM signálem)
• elektrická topná tělesa 3 kW + 3 kW jako bivalentní zdroj tepla v režimu VYTÁPĚNÍ
• elektrické topné těleso 3 kW jako doplňkový zdroj tepla v režimu TUV
• vestavěná řídicí jednotka s dotykovým displejem

Nesmíme zapomenout také na vestavěnou řídicí jednotku. Ta umožňuje jednoduše a přehledně nastavovat ekvitermní křivky, volit režimy provozu - VYTÁPĚNÍ - CHLAZENÍ - OHŘEV TUV, zobrazovat provozní informace. Přes barevný dotykový displej jednotky lze snadno definovat žádanou teplotu pro vybraný režim a popřípadě i upravovat parametry tepelného čerpadla v jednotlivých provozních režimech.

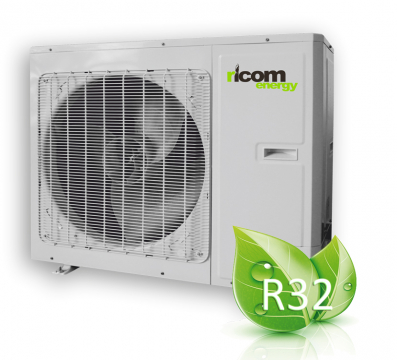

Venkovní jednotka pro tepelná čerpadla modelové řady VELA je označena jako ATLAS EN-SPO100-3. Hlavní části venkovní jednotky jsou:

• dvoustupňový kompresor s DC invertorem a mezistupňovým vstřikováním chladiva
• řídicí elektronika
• ventilátor s proměnnými otáčkami
• výparník
• venkovní sonda
• čtyřcestný ventil
• elektronický expanzní ventil
• přednaplněné chladivo R32

Obě jednotky (venkovní a vnitřní) jsou vzájemně propojeny okruhem chladiva a komunikačním kabelem. Ve venkovní jednotce ATLA EN-SPO100-3 je z výroby přednaplněné chladivo R32. Maximální délka okruhu chladiva s přednaplněným chladivem pro tepelná čerpadla modelové řady VELA je 5 m. Pokud je okruh chladiva delší, musí se do okruhu chladivo doplnit.
Maximální délka okruhu chladiva s doplněným chladivem (16 g/m) je 25 m s maximálním převýšením 15 m.
