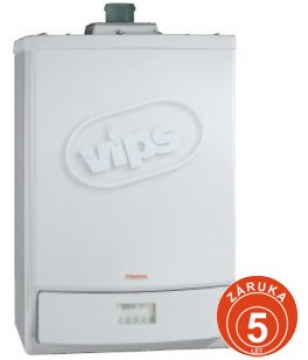

Immergas VICTRIX 90 je nástěnný kondenzační plynový kotel s otevřenou nebo uzavřenou spalovací komorou a nuceným odvodem spalin (záleží na zvoleném typu odvodu spalin a sání). Kotel má výkon 23 - 90 kW a je určen k vytápění.
Tento kotel je možno nainstalovat buď samostatně, nebo do kaskády (max. sestava 8 kotlů). Při zapojení kotlů do kaskády je nutné instalovat termoregulační jednotku Theta, která rozhoduje o kaskádovém řazení jednotlivých kotlů. Pomocí této jednotky, zónových modulačních prostorových termostatů a regulátorů zón lze uspokojit požadavky i toho nejnáročnějšího uživatele.
V případě instalace sady nepřímotopného bojleru (volitelné) je možné ke kotli připojit nepřímotopný zásobník TUV.

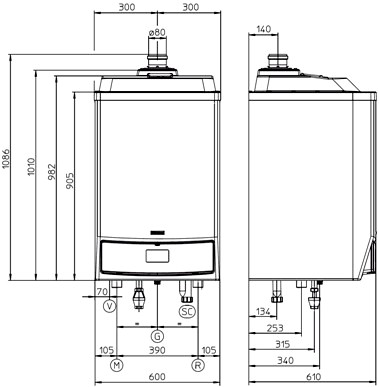

Legenda:
| VICTRIX 90 | ||
| Základní údaje | ||
| Kategorie |
II2H3+
|
|
| Typ spotřebiče |
B23, B33, C13, C33
|
|
| Váha bez vody | kg | 97 |
| Váha s vodou | kg | 107,1 |
| Výška | mm | 1010 |
| Šířka | mm |
600
|
| Hloubka | mm | 610 |
| Příkon - výkon | ||
| Min. - max. příkon | kW |
24,3-92,3
|
| Min. - max. výkon | kW |
23-90
|
| Účinnost | ||
| Účinnost při 30% výkonu a tepelném spádu 80-60 °C | % |
97,5
|
| Účinnost při 100% výkonu a tepelném spádu 80-60 °C | % |
98,5
|
| Účinnost při 30% výkonu a tepelném spádu 40-30 °C | % |
109,1
|
| Účinnost při 100% výkonu a tepelném spádu 40-30 °C | % |
108,7
|
| Certifikát účinnosti EU 92/42 CEE | * |
****
|
| Tepelná ztráta pláštěm kotle ZAP/VYP při spádu 80-60 °C | % |
0,25/0,47
|
| Komínová ztráta s hořákem ZAP/VYP při spádu 80-60 °C | % |
1,25/0,02
|
| Plynová část | ||
| Vstupní tlak plynu G20/G31 | mbar |
20/37
|
| Průměry trysek hlavního hořáku G20/G31 | mm |
12,0/8,8
|
| Topný systém | ||
| Max. tlak v topném systému | bar |
4,4
|
| Max. teplota v topném systému | °C |
90
|
| Rozsah regulace teploty v topném systému |
°C |
25-85
|
| Objem vody v kotli | l |
10
|
| Využitelný výtlak čerpadla při 1000 l/hod |
m H2O
|
9,0
|
| Elektrické připojení | ||
| Připojení na el. síť | V/Hz |
230/50
|
| Proud | A |
1,69
|
| Příkon celkový | W |
370
|
| Příkon čerpadla | W |
238
|
| Elektrické krytí |
IPX5D
|
|
| Odvod spalin | ||
| Uzavřená spalovací komora |
x
|
|
| Odvod spalin do komínu | mm |
--
|
| Celkové množství spalin při max. výkonu | kg/hod |
81
|
| Celkové množství spalin při min. výkonu | kg/hod |
17
|
| CO2 při min/max výkonu | % |
9,0/9,2
|
| CO při 0% 02 při min/max výkonu | mg/kWh |
6/128
|
| NOx při 0% 02 při min/max výkonu | mg/kWh |
28/69
|
| Teplota spalin při min/max výkonu | °C |
30/38
|
| Minimální tah komína | Pa |
--
|
| Funkce kotle | ||
| Řízení kotle mikroprocesorem |
x
|
|
| Elektronické zapalování |
x
|
|
| Elektronická modulace výkonu |
x
|
|
| Doběh čerpadla |
x
|
|
| Protizámrazový systém |
x
|
|
| Autodiagnostika na displeji kotle |
x
|
|
| Možnost připojení bojleru TUV včetně regulace okruhu TUV |
x
|
|
| Možnost provozu kotle v kaskádě |
x
|
|
| Možnost vytápění 3 topných zón a 1 okruhu TUV |
x
|
|
| Ekvitermní regulace v základní výbavě kotle |
x
|
|
| Regulace | ||
| Prostorovým termostatem |
x
|
|
| Prostorovým modulačním termostatem |
x
|
|
| Správcem zóny |
x
|
|
| Kaskádovou regulací THETA |
x
|
|
| Regulace teploty / výkonu analog. signálem 0 - 10 V | x | |
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
