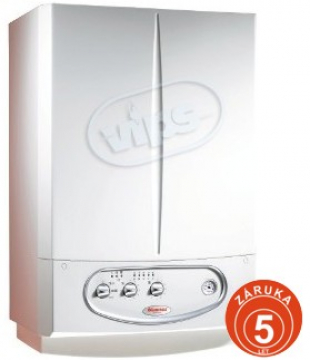

Immergas AVIO 24 kW je nástěnný plynový kotel s otevřenou spalovací komorou s vestavěným nerezovým zásobníkem TUV o objemu 45 litrů a tepelném výkonu 9 - 24 kW, určený pro výrobu TUV a vytápění. Elektronické ovládání dovoluje topné vodě dosáhnout požadované teploty, při optimální spotřebě energie v závislosti na nastavení kotlového termostatu a aktuální teplotě topné vody.
Legenda:
| AVIO 24 kW | ||
| Základní údaje | ||
| Kategorie |
II2H3+
|
|
| Typ spotřebiče |
B11
|
|
| Váha bez vody | kg |
50
|
| Váha s vodou | kg |
99
|
| Výška | mm |
900
|
| Šířka | mm |
580
|
| Hloubka | mm |
380
|
| Příkon - výkon | ||
| Min. - max. příkon | kW |
10,2-25,8
|
| Min. - max. výkon | kW |
9-24
|
| Účinnost | ||
| Účinnost při 100% jmen. výkonu | % |
90,5
|
| Účinnost při 30% jmen. výkonu | % |
88,1
|
| Certifikát účinnosti EU 92/42 CEE | * |
**
|
| Tepelná ztráta pláštěm kotle ZAP/VYP | % |
2,5/1,15
|
| Komínová ztráta s hořákem ZAP/VYP | % |
7,0/0,85
|
| Plynová část | ||
| Vstupní tlak plynu G20/G31 | mbar |
20/37
|
| Průměry trysek hlavního hořáku G20/G31 | mm |
1,3/0,75
|
| Topný systém | ||
| Max. tlak v topném systému | bar |
3
|
| Max. teplota v topném systému | °C |
90
|
| Rozsah regulace teploty v topném systému | °C |
38-85
|
| Objem expanzní nádoby | l |
8
|
| Předtlakování expanzní nádoby | bar |
1
|
| Objem vody v kotli | l |
4
|
| Využitelný výtlak čerpadla při 1000 l/hod |
m H2O
|
2,35
|
| Výroba teplé vody | ||
| Teplota teplé užitkové vody | °C |
20-60
|
| Minimální tlak vody pro výrobu TUV | bar |
0,3
|
| Minimální průtok vody při výrobě TUV | l/min. |
8
|
| Množství TUV při t = 30°C | l/min. |
16,8
|
| Množství TUV při t = 35°C (průtok) | l/min. |
13,9
|
| Elektrické připojení | ||
| Připojení na el. síť | V/Hz |
230/50
|
| Proud | A |
0,53
|
| Příkon celkový | W |
115
|
| Příkon čerpadla | W |
90
|
| Elektrické krytí |
IPX4D
|
|
| Odvod spalin | ||
| Odvod spalin do komínu |
x
|
|
| Uzavřená spalovací komora |
--
|
|
| Odvod spalin do komínu | mm |
130
|
| Celkové množství spalin při max. výkonu | kg/hod |
82
|
| Celkové množství spalin při min. výkonu | kg/hod |
75
|
| CO2 při min/max výkonu | % |
2,2/5,3
|
| CO při 0% 02 při min/max výkonu | mg/kWh |
33/127
|
| NOx při 0% 02 při min/max výkonu | mg/kWh |
168/335
|
| Teplota spalin při min/max výkonu | °C |
76/97
|
| Minimální tah komína | Pa |
2 - 4
|
| Funkce kotle | ||
| Řízení kotle mikroprocesorem |
x
|
|
| Elektronické zapalování |
x
|
|
| Elektronická modulace výkonu |
x
|
|
| Doběh čerpadla |
x
|
|
| Protizámrazový systém |
x
|
|
| Diagnostika závad LED kontrolkami |
x
|
|
| Autodiagnostika při řízení jednotkou ARC Uni |
x
|
|
| Regulace | ||
| Prostorovým termostatem |
x
|
|
| Řídící jednotkou ARC Uni |
x
|
|
| Digitální řídící jednotkou CRD | x | |
| Zónovou centrálou |
x
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
