HR

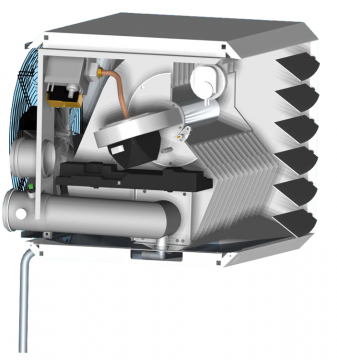

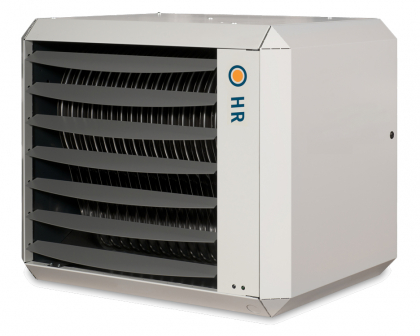

Kondenzační teplovzdušný agregát modelové řady HR je určen pro vytápění vnitřních prostor. Výraznou charakteristickou předností typové řady HR je kombinace nerezového tepelného výměníku s modulovaným premixovým hořákem, který zajišťuje dokonalé spalování. Hořák umožňuje modulovat výkon od 30 % do 100 %. Moderní konstrukci umocňuje axiální ventilátor s proměnlivými otáčkami.
Kondezační technologie, velmi tichý chod a vyspělá elektronická výbava předurčuje tyto jednotky do všech typů prostor, především však do výstavních expozic, komerčních objektů, sportovních středisek, poslucháren, ale i do všech typů průmyslových objektů.

Zcela v souladu s legislativou EU
Vysoká účinnost - až 106 %
Kondenzační technologie
Nerezový tepelný výměník
Modulovaný axiální ventilátor
Elektronicky řízený výkon hořáku
Nastavitelné žaluzie
Možnost regulace 0 - 10 V
Vertikální snižování tepelného gradientu
Variabilní distribuce ohřátého vzduchu
Možnost horizontální nebo vertikální instalace

Poptat produkt

Rozměry
Technická data
Příslušenství
Dokumentace

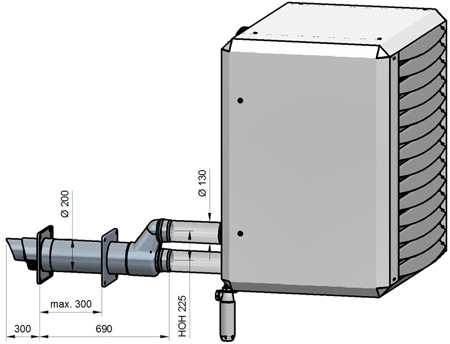

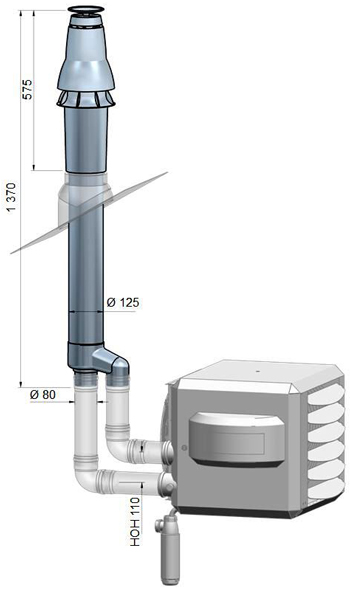

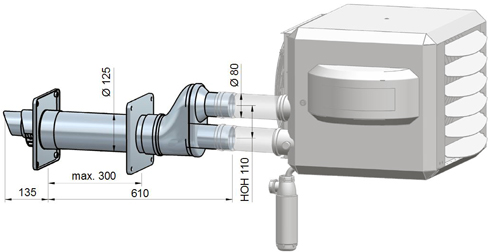

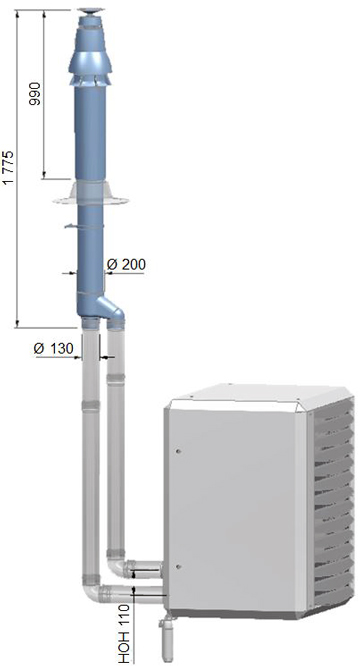

Odkouření
Ceníky

Rozměry

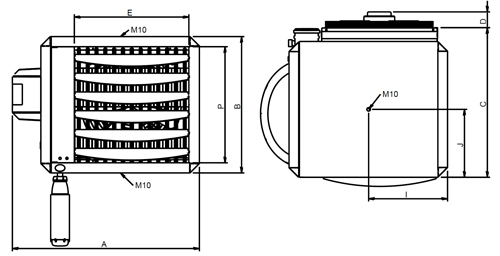

HR 10 - HR 20

hr-10-20-rozmery-web

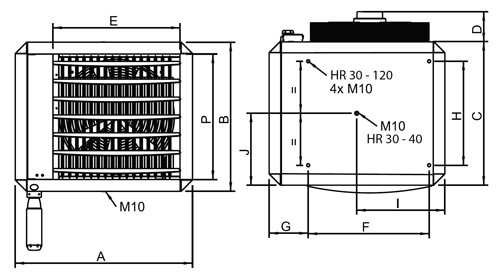

HR 30 - HR 60

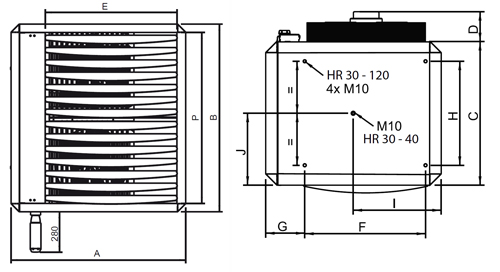

HR 80 - HR 120

hr-80-120-rozmery-web

	A	B	C	D	E	F	G	H	I	J	M	N	O	P
HR 10	680	495	490	125	420	-	-	-	285	245	ø 80	ø 80	1/2"	420
HR 20	680	495	490	125	420	-	-	-	285	245	ø 80	ø 80	1/2"	420
HR 30	795	670	650	125	575	545	180	470	400	325	ø 80	ø 80	3/4"	565
HR 40	795	670	650	125	575	545	180	470	400	325	ø 80	ø 80	3/4"	565
HR 50	1065	670	650	125	840	815	180	470	-	-	ø 80	ø 80	3/4"	565
HR 60	1065	670	650	125	840	815	180	470	-	-	ø 80	ø 80	3/4"	565
HR 80	1115	1195	812	75	840	815	227	600	-	-	ø 130	ø 130	1"	1090
HR 100	1115	1195	812	75	840	815	227	600	-	-	ø 130	ø 130	1"	1090
HR 120	1115	1195	812	75	840	815	227	600	-	-	ø 130	ø 130	1"	1090

Technická data

		HR 10	HR 20	HR 30	HR 40	HR 50	HR 60	HR 80	HR 100	HR 120
Jmenovitý tepelný příkon MAX.	kW	12,5	20,0	30,0	40,0	50,0	60,0	80,0	100,0	120,0
Jmenovitý tepelný příkon MIN.	kW	4,0	6,0	9,0	12,0	15,0	18,0	24,0	30,0	36,0
Účinnost při 100% výkonu	%	96,0	96,0	96,5	97,0	97,5	96,7	97,0	96,8	96,5
Účinnost při 30% výkonu	%	106,0	106,0	106,0	106,0	106,0	106,0	105,0	105,0	105,0
Topný výkon MAX.	kW	12,0	19,2	29,0	38,8	48,3	58,0	77,6	96,8	115,8
Objem ohřátého vzduchu MAX.	m3/h	2000	2600	3000	4500	5000	6000	8500	10000	12000
Dosah proudu vzduchu MAX. (horizontálně)	m	15	20	23	26	28	30	30	30	33
Spotřeba plynu MAX. (G20)	m3/h	1,3	2,1	3,2	4,2	5,3	6,3	8,4	10,6	12,6
Spotřeba plynu MAX. (G31)	kg/h	1,0	1,6	2,4	3,2	4,0	4,8	6,4	8,0	9,6
Připojení plynu	G"	1/2	1/2	3/4	3/4	3/4	3/4	1	1	1
Elektrické napájení	V / Hz	230/50	230/50	230/50	230/50	230/50	230/50	230/50	230/50	230/50
Elektrický výkon	W	250	250	275	450	450	600	900	1000	1050
Odběr el. proudu	A	1,1	1,1	1,2	2,0	2,6	2,6	3,9	4,4	4,7
Instalační výška MIN. (horizontální distribuce vzduchu)	m	1,7	1,7	1,7	1,7	1,7	1,7	1,7	1,7	1,7
Hladina hluku	dB(A)	45	45	45	47	47	49	50	51	52
Délka odkouření MAX. (horizontální)	m	9	9	9	9	9	9	9	9	9
Délka odkouření MAX. (vertikální)	m	9	9	9	9	9	9	9	6	6
Hmotnost	kg	45	50	75	85	105	110	180	195	205

Příslušenství

	Řídící jednotka MultiTherm S - pro typy HR 10 - HR 60 - možnost řízení 1 až 8 jednotek - pro typy HR 80 - HR 120 - možnost řízení 1 až 4 jednotek kód: IM0001
	Řídící jednotka MultiTherm C - týdenní program - pro typy HR 10 - HR 60 - možnost řízení 1 až 8 jednotek - pro typy HR 80 - HR 120 - možnost řízení 1 až 4 jednotek kód: IM0002
	Vypínač ON/OFF kód: IM0005
	Elektronická deska relé - umožňuje regulaci 0 - 10 V kód: IM0004
