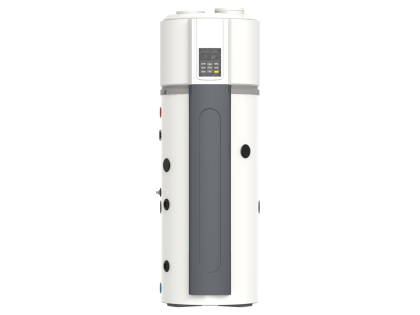

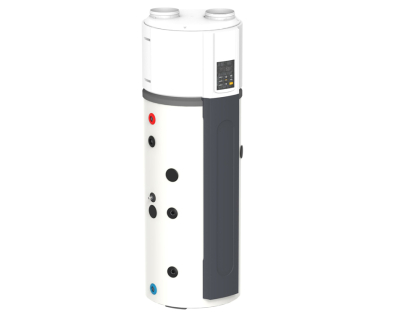

IMMERWATER 300S V5 je tepelné čerpadlo typu vzduch/voda a je určeno pro ohřev teplé užitkové vody ve vestavěném smaltovaném zásobníku o objemu 272 litrů.

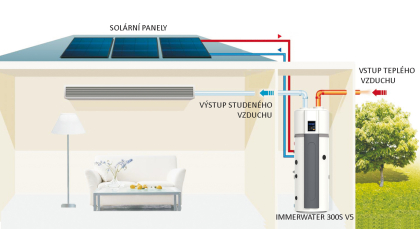

Tepelné čerpadlo je dále z výroby vybaveno elektrickým topným tělesem i nepřímotopnou smaltovanou spirálou. Elektrické topné těleso zajišťuje ohřev TUV v případech, kdy je teplota vzduchu příliš nízká a tepelné čerpadlo by tak nezískalo dostatek tepelné energie pro ohřev. Navíc nepřímotopnou spirálu lze připojit k externímu zdroji tepla, například k solárnímu systému.

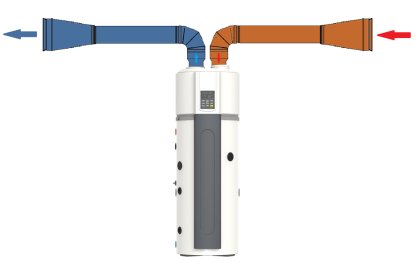

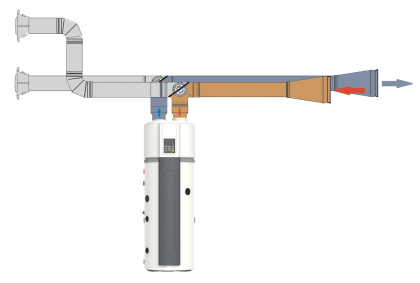

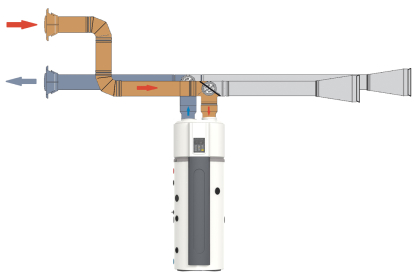

Vzduch je jako primární zdroj tepelné energie přiváděn pomocí ventilátoru a variabilního trubního systému přímo na výparník. Výkon tepelného čerpadla vzduch / voda ovlivňuje zejména vstupní teplota vzduchu. IMMERWATER 300S V5 je navržen tak, aby pracoval v širokém rozsahu teplot vnějšího vzduchu a to už od -7 °C až do +43 °C.

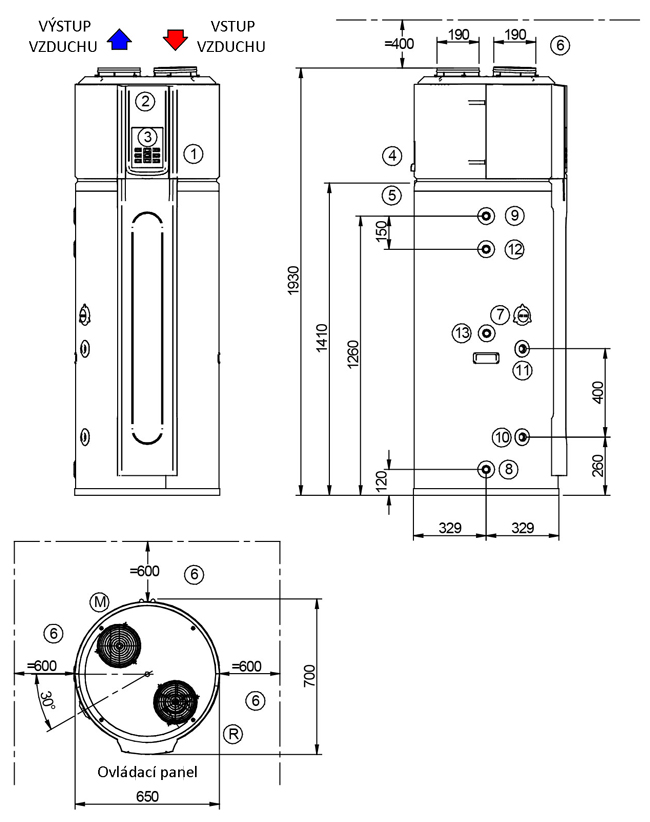

| IMMERWATER 300S V5 |
|||
| 1 | Komora komresoru | 7 | Anodová tyč |
| 2 | Elekrický panel | 8 | Vstup SV - 3/4" |
| 3 | Ovládací panel s displejem | 9 | Výstup TUV - 3/4" |
| 4 | Přívod elektrického proudu | 10 | Vstup do nepřímotopné spirály - 3/4" |
| 5 | Odvod kondenzátu | 11 | Výstup z nepřímotopné spirály - 3/4" |
| 6 | Minimální prostor od stěny | 12 | Cirkulace TUV - 3/4" |
| 13 | Jímka čidla nepřímotopné spirály | ||
stáhnout vnější a připojovací rozměry čerpadla ve formátu dwg
| IMMERWATER 300S V5 | |||
| Energetický štítek | |||
|
(klikněte pro zvětšení) |
|||
| Základní údaje |
|||
| Třída energetické účinnosti ohřevu TUV | A+ | ||
| Deklarovaný zátěžový profil | XL | ||
| COP | 3,01 | ||
| Rozsah provozních teplot | °C | -7 ~ +43 | |
| Rozsah provozních teplot s el. tělesem | °C | -20 ~ +43 | |
| Výkon tepelného čerpadla | kW | 2,30 | |
| Výkon elektrického tělesa | kW | 3,0 | |
| Celkový příkon | kW | 0,53 | |
| Přívod el. proudu | V/Hz | 230/50 | |
| Max. el. proud | A | 9,8 | |
| Max. rozběhový proud | A | 33,7 | |
| Objem zásobníku TUV | l | 272 | |
| Materiál zásobníku TUV | - | smalt | |
| Tloušťka izolace zásobníku | mm | 50 | |
| Max. provozní tlak v zásobníku TUV | MPa | 1,0 | |
| Rozsah teploty ohřevu TUV | °C | 38 - 70 | |
| Pojistný ventil | MPa | 1,0 | |
| Průměr trubek zásobníku TUV | palce | 3/4 | |
| Materiál nepřímotopné spirály | - | smalt | |
| Průměr trubek nepřímotopné spirály | palce | 3/4 | |
| Předávací plocha nepřímotopné spirály | m2 | 1,3 | |
| Max. tlak v nepřímotopné spirále | MPa | 1,0 | |
| Typ kompresoru | - | rotační | |
| Typ chladiva | - | R134a | |
| Množství chladiva | g | 1 400 | |
| Hodnota GWP | - | 1 430 | |
| Hodnota envivalentu CO2 | t | 2 | |
| Typ ventilátoru | - | radiální | |
| Využitelný statický výtlak | Pa | 45 | |
| Průtok vzduchu | m3/h | 414 | |
| Průměr hrdel sání/výfuk vzduchu | mm | 190/190 | |
| Max. délka sání+výfuk vzduchu | m | 10 | |
| Hladina akustického tlaku v 1m | dB(A) | 38,2 | |
| Hladina akustického výkonu (LWA) | dB(A) | 53,0 | |
| Hmotnost včetně vody | kg | 406 | |
| Hmotnost včetně obalu | kg | 158 | |
| Hmotnost bez obalu | kg | 134 | |
| Vnější rozměry včetně obalu (š x v x h) | mm | 745 x 2 200 x 775 | |
| Vnější rozměry bez obalu (h x v) | mm | 700 x 1 930 | |
| Parametry jsou vztaženy k teplotě nasávaného vzduchu 15°C, teplotě vyfukovaného vzduchu 12°C, vstupní teplotě SV 15°C a teplotě TUV 45°C. | |||
|
|
|
|
|
|
|
|
|
 |
|
|
|
|
|
|
|
