Plynové kotle IMMERGASTepelná čerpadlaTesto měřicí technikaPodlahové vytápěníPrůmyslové vytápěníPro kotle řady VICTRIX PRO V2 EU jsou k dispozici modulární sady hydraulických propojení pro kaskády kotlů. Tyto sady se konfigurují dle typu kotlů VICTRIX PRO V2 EU a celkového požadovaného výkonu kaskády.
V kalkulátoru zadejte typ a počet kotlů, zvolte jestli mají být kotle instalované vedle sebe (rámy musí být u zdi), nebo zády k sobě (instalace bude volně stojící v prostoru) a vyberte požadované volitelné příslušenství.
Podpůrné rámy nejsou navržené jako volně stojící, takže je třeba je instalovat u zdi, nebo alternativně spojit rámy zády k sobě pomocí „U“ propojek a pak mohou být instalované jako volně stojící.
| Kalkulátor hydraulických sad |
Technická specifikace hydraulických sad |

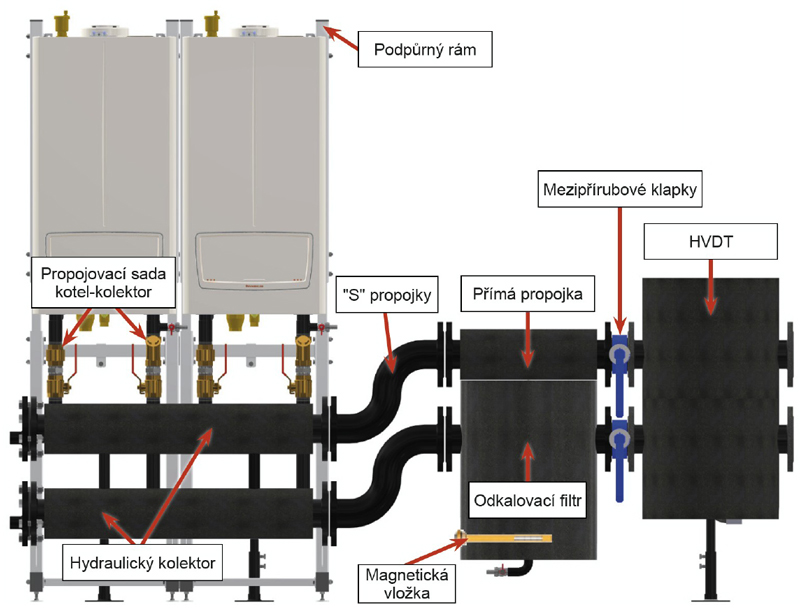

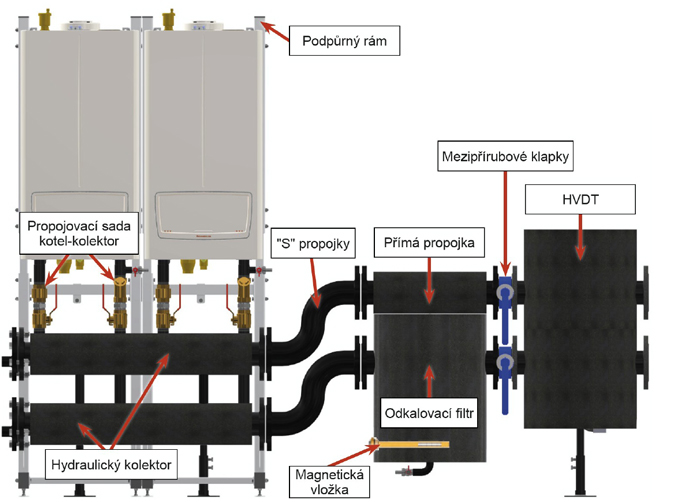

Sady se skládají z následujících částí:
| Povinné součásti: | Volitelné součásti: | |
| Podpůrné rámy | Odkalovací filtr | |
| Propojovací sady kotel - kolektor | - Magnetická vložka (od DN65 výše) | |
| Hydraulický kolektor | - "S" propojky pro snížení instalační výšky kotlů | |
| HVDT - hydrailcký vyrovnávač dynamických tlaků | Mezipřírubové klapky (od DN65 výše) | |
| "U" propojky pro instalaci zády k sobě | ||
| Povinné součásti: | Volitelné součásti: | |
| Podpůrné rámy | Odkalovací filtr | |
| Propojovací sady kotel - kolektor | - Magnetická vložka (od DN65 výše) | |
| Hydraulický kolektor | - "S" propojky pro snížení instalační výšky kotlů | |
| HVDT - hydrailcký vyrovnávač dynamických tlaků | Mezipřírubové klapky (od DN65 výše) | |
| "U" propojky pro instalaci zády k sobě | ||

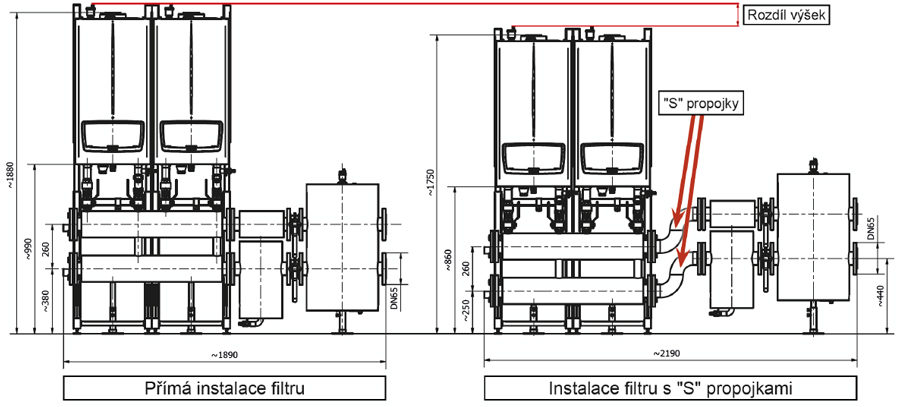

Porovnání přímé instalace filtru a snížené instalace filtru s "S" propojkami

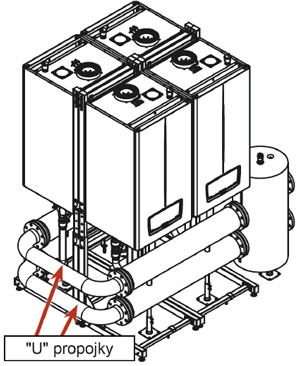

Instalace zády k sobě s "U" propojkami
