NIKE Maior 28 kW X

archiv-nadpis

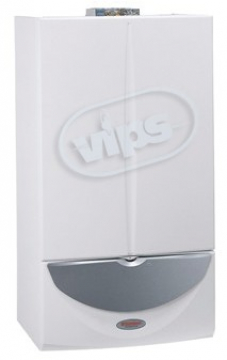

Immergas NIKE Maior 28 kW X je nástěnný plynový kotel s otevřenou spalovací komorou o tepelném výkonu 10 - 28 kW. Tento kotel je určen pro vytápění s možností připojit nepřímotopný bojler TUV.

Elektronické zapalování a hlídání plamene
Plná plynulá elektronická modulace řízená mikroprocesorem
Odvod spalin do komína
Elektrické krytí IPX4D
Nepřímotopný bojler lze připojit pomocí propojovací sady 3.015359
Připojovací sada TUV 3.015359 se instaluje do pláště kotle
Automatický by-pass je v základní výbavě
Možnost nezávislého zónového vytápění
Možnost ekvitermní regulace
Možnost připojit řídicí jednotku ARC

Poptat produkt

Diagnostika poruch
Technická data
Příslušenství
Dokumentace
Seznam ND

Diagnostika poruch

panel-maior-kw

-Diagnostika	Kódová hlášení poruch
-Popis	Displej ARC	Panel kotle
Správně připojená jednotka ARC	--	---- LED 3 + LED 4
Chybně připojená jednotka ARC	E31	---- LED 3 + LED 4
Kotel v servisním režimu - KOMINÍK	E07	---- LED 3 + LED 4
Nezdařené/zablokované zapalování	E01	LED 5
Zásah bezpečnostního termostatu spalin	E03	LED 6
Nedostatečný tlak v topném systému	E10	LED 7
Nedostatečný průtok v topném systému	E27	LED 8
Porucha NTC sondy TOPENÍ	E05	LED 9
Porucha NTC sondy zásobníku TUV*	E12	LED 10
Zablokování z důvodu přehřátí kotle Porucha kontroly plamene - ionizace	E02	LED 11
Porucha - zablokované kontakty el. desky	E02 + E04 bliká střídavě	---- LED 6 + LED 10	+
Porucha - parazitní plamen	E02 + E20 bliká střídavě	---- LED 2 + LED 11	⁺
* Pokud je zásobník TUV instalován

Technická data

NIKE Maior 28 kW X
Základní údaje
Kategorie		II_2H3+
Typ spotřebiče		B_11BS
Váha bez vody	kg	45
Váha s vodou	kg	46,2
Výška	mm	830
Šířka	mm	440
Hloubka	mm	350
Příkon - výkon
Min. - max. příkon	kW	12,0-30,9
Min. - max. výkon	kW	10,5-28,0
Účinnost
Účinnost při 100 % jmen. výkonu	%	90,7
Účinnost při 30 % jmen. výkonu	%	89,8
Certifikát účinnosti EU 92/42 CEE	*	**
Tepelná ztráta pláštěm kotle ZAP/VYP	%	0,40/0,62
Komínová ztráta s hořákem ZAP/VYP	%	6,7/0,02
Plynová část
Vstupní tlak plynu G20/G31	mbar	20/37
Průměry trysek hlavního hořáku G20/G31	mm	1,35/0,77
Topný systém
Max. tlak v topném systému	bar	3
Max. teplota v topném systému	°C	90
Rozsah regulace teploty v topném systému	°C	35-85
Objem expanzní nádoby	l	7,4 (10)
Přetlakování expanzní nádoby	bar	1
Objem vody v kotli	l	0,6
Využitelný výtlak čerpadla při 1000 l/hod	m H₂O	2,45
Specifický průtok TUV při ΔT = 30 °C - 80 l bojler	l/min	20,9
Specifický průtok TUV při ΔT = 30 °C - 105 l bojler	l/min	23,8
Specifický průtok TUV při ΔT = 30 °C - 120 l bojler	l/min	26,6
Specifický průtok TUV při ΔT = 30 °C - 200 l bojler	l/min	35,4
Množství při ΔT = 30 °C (stálý průtok)	l/min	13,3
Elektrické připojení
Připojení na el. síť	V/Hz	230/50
Proud	A	0,50
Příkon celkový	W	110
Příkon čerpadla	W	91
Elektrické krytí		IPX4D
Odvod spalin
Uzavřená spalovací komora		--
Odvod spalin do komínu	mm	130
Celkové množství spalin při max. výkonu G20	kg/hod	64
Celkové množství spalin při min. výkonu G20	kg/hod	68
CO₂ při min./max. výkonu G20	%	2,4/6,8
CO při 0% 0₂ při min./max. výkonu G20	mg/kWh	91/48
NOx při 0% 0₂ při min./max. výkonu G20	mg/kWh	141/208
Teplota spalin při min./max. výkonu G20	°C	74/102
Minimální tah komína	Pa	2,3
Funkce kotle
Řízení kotle mikroprocesorem		x
Elektronické zapalování		x
Elektronická modulace výkonu		x
Doběh čerpadla		x
Protizámrazový systém		x
Diagnostika závad LED kontrolkami		x
Ekvitermní regulace: ARC + venkovní sonda		x
Regulace
Prostorovým termostatem		x
Řídicí jednotkou ARC		x
Zónovou centrálou		x

Příslušenství

	Řídicí jednotka ARC kód: 3.011236
	Venkovní sonda pro ekvitermní regulaci kód: 3.014083
	Sada pro připojení nepřímotopného bojleru kód: 3.015359
	Deska relé kód: 3.015350
	Týdenní programovatelný termostat Hütermann HT-93 kód: Hutermann93
	Bezdrátový programovatelný termostat TP-83 - v dodávce včetně přijímače AC-82 kód: 7TP83
	Prostorový termostat kód: 3.012287
	DIM Basic Sada pro systémy s velkým obsahem vody (1 čerpadlo, zónová centrála a propojení) kód: 3.013882
	DIM 2 zóny Sada pro 2 topné zóny (2 čerpadla, zónová centrála a propojení) kód: 3.013883
	DIM 3 zóny Sada pro 3 topné zóny (3 čerpadla, zónová centrála a propojení) kód: 3.013884
	DIM vysoká-nízká teplota Sada pro jednu zónu klasické teploty (radiátory) a jednu zónu nízké teploty (podlahová zóna) (2 čerpadla, mísící ventil, zónová centrála a propojení) kód: 3.013885
	DIM 1 × vysoká - 2 × nízká teplota Sada pro jednu zónu klasické teploty (radiátory) a dvě zóny nízké teploty (podlahové zóny) (3 čerpadla, 2 mísící ventily, zónová centrála a propojení) kód: 3.016203
	Zónová centrála Zónová centrála pro zónová čerpadla nebo zónové ventily kód: 3.011668

Dokumentace

Seznam ND

Úplný seznam náhradních dílů		Ceník náhradních dílů

--

-Zkrácený seznam ND		NIKE Maior 28 kW X
-Popis		Objednací kód
Oběhové čerpadlo		1.017111
Elektronická řídicí deska		1.018199
Hrazda LED diod		1.018198
Plynový ventil (SIT 845 SIGMA)		1.014365
Zapalovací elektrody (levá + pravá)		1.2405 + 1.2408
Ionizační elektroda		1.010645
NTC sonda primárního okruhu		3.016099
Vnitřek 3-cest. ventilu		3.013730
Havarijní termostat		1.019147
Bezpečnostní termostat spalin		1.011928
Pojistka tlaku v topném okruhu		1.016798
Pojistný ventil topného okruhu 3 bar		1.017589
