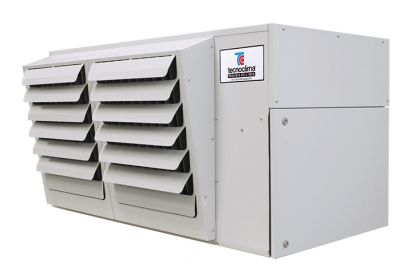

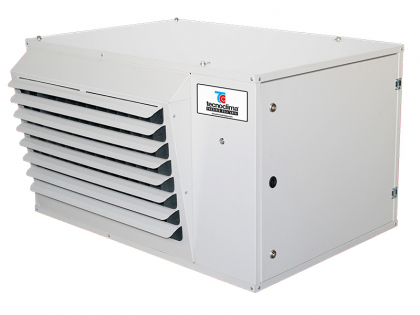

Kondenzační teplovzdušný agregát modelové řady PMX je určen pro vytápění vnitřních prostor. Výraznou charakteristickou předností typové řady PMX je kombinace nerezového tepelného výměníku s modulovaným premixovým hořákem, který zajišťuje dokonalé spalování. Hořák umožňuje modulovat výkon od 30 % do 100 %.

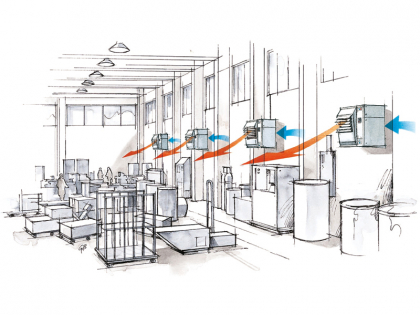

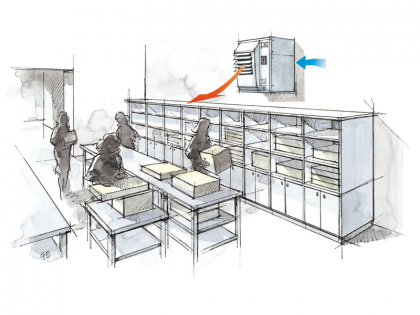

Kondezační technologie, velmi tichý chod a vyspělá elektronická výbava předurčuje tyto jednotky do všech typů prostor, především však do výstavních expozic, komerčních objektů, sportovních středisek, poslucháren, ale i do všech typů průmyslových objektů.

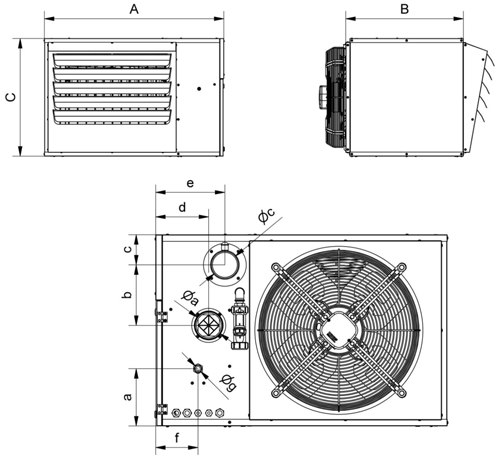

PMX 30 - PMX 120
| PMX 30 | PMX 40 | PMX 50 | PMX 60 | PMX 90 |
PMX 120 |
||
| A | mm | 885 | 885 | 1 225 | 1 225 | 1 775 | 1 775 |
| B | mm | 580 | 580 | 630 | 630 | 710 | 710 |
| C | mm | 580 | 580 | 650 | 650 | 800 | 800 |
| a |
mm | 174 | 174 | 199 | 199 | 198 | 198 |
| b |
mm | 183 | 183 | 185 | 185 | 190 | 190 |
| c | mm | 91 | 91 | 121 | 121 | 232 | 232 |
| d | mm | 160 | 160 | 115 | 115 | 117 | 117 |
| e | mm | 210 | 210 | 159 | 159 | 133 | 133 |
| f | mm | 127 | 127 | 127 | 127 | 106 | 106 |
| ø c - odvod spalin |
mm | 80 | 80 | 80 | 80 | 100 | 100 |
| ø a - sání vzduchu |
mm | 80 | 80 | 80 | 80 | 100 | 100 |
| ø g - přípojení plynu |
G" | 1/2" | 1/2" | 1/2" | 1/2" | 3/4" | 3/4" |
| Hmotnost |
kg | 65 | 75 | 90 | 95 | 205 | 215 |
| PMX 30 | PMX 40 | PMX 50 |
PMX 60 |
PMX 90 |
PMX 120 |
||
| Jmenovitý tepelný příkon MAX. | kW | 29,1 | 38,5 | 49,8 | 59,0 | 90,8 | 116,0 |
| Jmenovitý tepelný příkon MIN. | kW | 9,4 | 13,3 | 18,4 | 20,0 | 33,3 | 40,6 |
| Jmenovitý tepelný výkon MAX. | kW | 28,0 | 37,0 | 48,0 | 57,0 | 89,0 | 115,0 |
| Jmenovitý tepelný výkon MIN. | kW | 10,0 | 14,0 | 19,0 | 21,0 | 35,0 | 43,0 |
| Účinnost při MAX. výkonu | % | 96,1 | 96,1 | 96,4 | 96,6 | 98,0 | 99,1 |
| Účinnost při MIN. výkonu | % | 106,5 | 105,1 | 103,2 | 105,1 | 105,2 | 106,0 |
| Objem ohřátého vzduchu | m3/h | 3 200 | 4 400 | 5 500 | 6 500 | 10 000 | 13 000 |
| Tepelný gradient vzduchu (ΔT) MAX. | K | 26 | 25 | 26 | 26 | 26 | 26 |
| Tepelný gradient vzduchu (ΔT) MIN. | K | 9 | 9 | 10 | 10 | 10 | 10 |
| Dosah proudu vzduchu MAX. (horizontálně) |
m | 20 | 28 | 32 | 35 | 39 | 42 |
| Množství kondenzátu při MAX. výkonu | l/h | 0,2 | 0,3 | 0,3 | 0,3 | 1,6 | 2,7 |
| Množství kondenzátu při MIN. výkonu | l/h | 1,1 | 1,3 | 1,5 | 1,9 | 3,3 | 4,3 |
| Dispoziční výtlak na výstupním hrdle | Pa | 110 | 290 | 160 | 270 | 190 | 190 |
| Třída NOx | -- | 5 | 5 | 5 | 5 | 5 | 5 |
| Typ spotřebiče | -- | B23 - B23P - C13 - C33 - C63 | |||||
| Rozsah provozní teploty | °C | -15 / +40 | |||||
| Rozsah relativní vlhkosti (nekondenzující) | % | do 75 | |||||
| Elektrické napájení | V/Hz | 230/50 | 230/50 | 230/50 | 230/50 | 230/50 | 400/50 |
| Počet ventilátorů | ks | 1 | 1 | 2 | 2 | 2 | 2 |
| Elektrický výkon ventilátoru | W | 170 | 310 | 340 | 400 | 660 | 740 |
| Odběr elektrického proudu | A | 0,82 | 1,4 | 1,64 | 1,8 | 3,0 | 1,84 |
| Připojení plynu | G" | 1/2 | 1/2 | 1/2 | 1/2 | 3/4 | 3/4 |
| Spotřeba plynu MAX. (zemní plyn - G20) |
Nm3/h | 3,1 | 4,1 | 5,3 | 6,2 | 9,6 | 12,3 |
| Spotřeba plynu MIN. (zemní plyn - G20) |
Nm3/h | 1,0 | 1,4 | 1,9 | 2,1 | 3,5 | 4,3 |
| Spotřeba plynu MAX. (propan - G31) |
Nm3/h | 1,2 | 1,6 | 2,0 | 2,4 | 3,7 | 4,7 |
| Spotřeba plynu MIN. (propan - G31) |
Nm3/h | 0,4 | 0,5 | 0,8 | 0,8 | 1,4 | 1,7 |
| Hladina akustického tlaku (Lp) | dB(A) | 53 | 55 | 56 | 57 | 56 | 60 |
| Hmotnost | kg | 65 | 75 | 90 | 95 | 205 | 215 |
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
