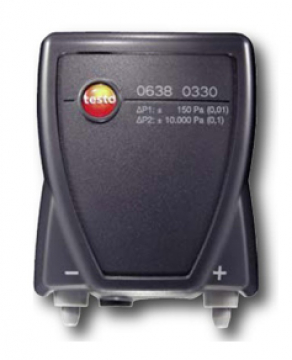

Sonda pro měření nízkých tlaků

Sondou pro měření nízkých tlaků lze provádět kontrolu spotřeby vzduchu v uzavřeném prostoru. Tam totiž může dojít při současném provozu plynového kotle (s odvodem spalin do komína), plynové trouby či odsavače par k nadměrné spotřebě vzduchu a tím k vytvoření nežádoucího podtlaku v místnosti.
Pomocí dvou kapilárních hadiček se měří rozdíl tlaku mezi místností a vnějším prostředím. Jedna z hadiček je vyvedena ven přes těsnění okna nebo dveří, druhá hadička zůstává v místnosti. Hodnoty diferenčního tlaku při provozu plynového kotle nebo jiného zařízení by neměly přesáhnout 4 Pa.

Kontrola spotřeby vzduchu v uzavřené místnosti
Měření bez vnějších teplotních vlivů
Paralelní měření tahu
Paralelní měření ΔP
Měření 4 Pa

Poptat produkt

Technická data
Příslušenství
Aplikace v praxi
Katalogy
Možnosti připojení
Ceníky

Technická data

	Sonda
Měření teploty
Rozsah v závislosti na sondě	-40 °C ... +1200 °C
Měřící rozsah s povrchovou sondou	-200 ... +300 °C
Rozlišení	0,1 °C
Senzor	Termočlánek typ K (NiCr-Ni)
Drift nulového bodu	<± 0,2 Pa (při +20 °C ± 2°C během 5 min.)
Provozní teplota sondy	+5 °C ... +45 °C
Měření diferenčního tlaku
Měřící rozsah 1	-149,99 Pa ... + 149,90 Pa
Měřící rozsah 2	-9999,9 Pa ... -150,0 Pa +150,0 Pa ... +9999,9 Pa
Přesnost	±0,3 Pa (rozsah 1) ±3 % z nam. hodnot (rozsah 2)
Rozlišení	0,01 Pa (rozsah 1) 0,10 Pa (rozsah 2)
Krok měření	< 1 nam. hodnota/s
Obecná data
Napájení	5 V
Skladovací teplota	- 20 ... + 50 °C
Provozní teplota	+ 5 ... + 45 °C
Vlhkost	10 ... 90 % rv bez rosení
Stupeň el. krytí	IP 40
Záruka
Záruka na celý přístroj	24 měsíců

Příslušenství

kapilarni-hadicky-obrazek

Kapilární hadičky pro sondu nízkých tlaků - sada
Sada obsahuje:
- 2 ks kapilárních hadiček
kód sady: 0554 1215

Aplikace v praxi


Jednoduché uchycení sondy	Uchycení pomocí magnetu	Průběh "4 Pa" měření v praxi
.	.	.
	--

Výběr sondy v menu měření		Menu měření nízkých tlaků
.	.	.
