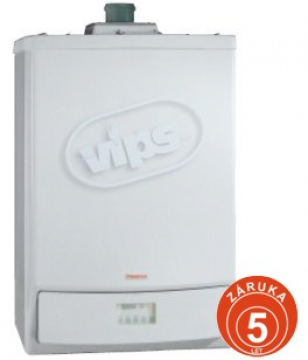

Immergas VICTRIX 50 je nástěnný kondenzační plynový kotel s otevřenou nebo uzavřenou spalovací komorou a řízeným odvodem spalin (záleží na zvoleném typu odvodu spalin a sání). Kotel má výkon 10 - 49,5 kW a je určený k vytápění.
Tento kotel je možno nainstalovat buď samostatně, nebo do kaskády (max. sestava 8 kotlů). Při zapojení kotlů do kaskády je nutné instalovat termoregulační jednotku Theta, která rozhoduje o kaskádovém řazení jednotlivých kotlů. Pomocí této jednotky, zónových modulačních prostorových termostatů a regulátorů zón lze uspokojit požadavky i toho nejnáročnějšího uživatele.
V případě instalace sady nepřímotopného bojleru je možné ke kotli připojit nepřímotopný zásobník TUV.
Legenda:
| VICTRIX 50 | ||
| Základní údaje | ||
| Kategorie |
II2H3+
|
|
| Typ spotřebiče |
B23, B33, C13, C33
|
|
| Váha bez vody | kg |
63
|
| Váha s vodou | kg |
66,7
|
| Výška | mm |
950
|
| Šířka | mm |
600
|
| Hloubka | mm |
525
|
| Příkon - výkon | ||
| Min. - max. příkon | kW |
10,5 - 50,8
|
| Min. - max. výkon | kW |
10,0-49,5
|
| Účinnost | ||
| Účinnost při 30% výkonu a tepelném spádu 80-60 °C | % |
99
|
| Účinnost při 100% výkonu a tepelném spádu 80-60 °C | % |
98,5
|
| Účinnost při 30% výkonu a tepelném spádu 40-30 °C | % |
107
|
| Účinnost při 100% výkonu a tepelném spádu 40-30 °C | % |
107,2
|
| Certifikát účinnosti EU 92/42 CEE | * |
****
|
| Tepelná ztráta pláštěm kotle ZAP/VYP při spádu 80-60 °C | % |
0,25/0,47
|
| Komínová ztráta s hořákem ZAP/VYP při spádu 80-60 °C | % |
1,25/0,02
|
| Plynová část | ||
| Vstupní tlak plynu G20/G31 | mbar |
20/37
|
| Průměry trysek hlavního hořáku G20/G31 | mm |
7,85/5,70
|
| Topný systém | ||
| Max. tlak v topném systému | bar |
4,4
|
| Max. teplota v topném systému | °C |
90
|
| Rozsah regulace teploty v topném systému | °C |
25-85
|
| Objem vody v kotli | l |
3,7
|
| Využitelný výtlak čerpadla při 1000 l/hod |
m H2O
|
5,4
|
| Elektrické připojení | ||
| Připojení na el. síť | V/Hz |
230/50
|
| Proud | A |
0,85
|
| Příkon celkový | W |
180
|
| Příkon čerpadla | W |
115
|
| Elektrické krytí |
IPX5D
|
|
| Odvod spalin | ||
| Uzavřená spalovací komora |
x
|
|
| Odvod spalin do komínu | mm |
--
|
| Celkové množství spalin při max. výkonu | kg/hod |
81
|
| Celkové množství spalin při min. výkonu | kg/hod |
17
|
| CO2 při min/max výkonu | % |
9,0/9,2
|
| CO při 0% 02 při min/max výkonu | mg/kWh |
6/128
|
| NOx při 0% 02 při min/max výkonu | mg/kWh |
28/69
|
| Teplota spalin při min/max výkonu | °C |
30/38
|
| Minimální tah komína | Pa |
--
|
| Funkce kotle | ||
| Řízení kotle mikroprocesorem |
x
|
|
| Elektronické zapalování |
x
|
|
| Elektronická modulace výkonu |
x
|
|
| Doběh čerpadla |
x
|
|
| Protizámrazový systém |
x
|
|
| Autodiagnostika na displeji kotle |
x
|
|
| Možnost připojení bojleru TUV včetně regulace okruhu TUV |
x
|
|
| Možnost provozu kotle v kaskádě |
x
|
|
| Možnost vytápění 3 topných zón a 1 okruhu TUV |
x
|
|
| Ekvitermní regulace v základní výbavě kotle |
x
|
|
| Regulace | ||
| Prostorovým termostatem |
x
|
|
| Prostorovým modulačním termostatem |
x
|
|
| Správcem zóny |
x
|
|
| Kaskádovou regulací THETA |
x
|
|
| Regulace teploty / výkonu analog. signálem 0 - 10 V | x | |
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
