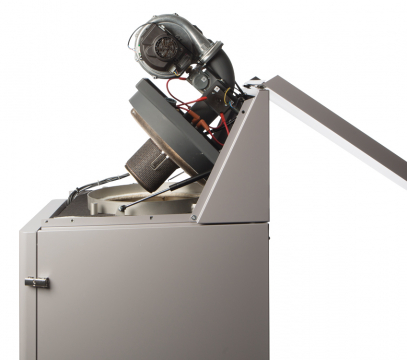

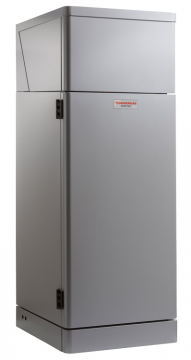

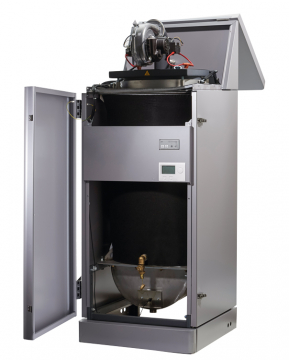

Immergas ARES PRO 500 je stacionární kondenzační plynový kotel s velkým objemem topné vody určený pro vytápění. Vertikální protiproudý trubkový výměník kotle je vyroben z kvalitní nerezové oceli AISI 316L a pro lepší předání tepla je osazen multi-radiálními turbulátory ze slitiny Al/Si/Mg. Kotel je vybaven plně premixovým hořákem s širokou modulací výkonu a nízkou úrovní emisí NOx.
Kotel je možno nainstalovat buď samostatně, nebo do kaskády (max. sestava 8 kotlů).

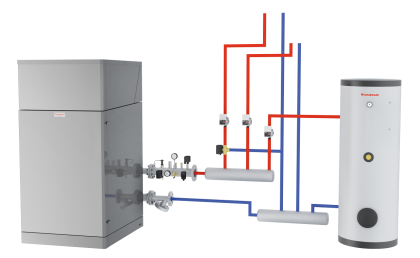

Samostatně instalovaný kotel může být k otopné soustavě připojen napřímo bez nutnosti použití HVDT a čerpadla primárního okruhu.
Kotle zapojené v kaskádě lze ovládat nadřazeným kaskádním regulátorem, který rozhoduje o počtu aktivních kotlů, jejich výkonu a zároveň zabezpečuje jejich střídání.

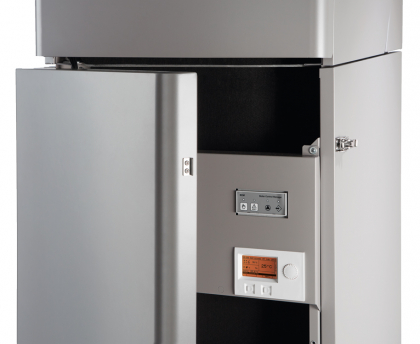

Regulace kotle v základní výbavě umožňuje ovládat ohřev TUV a jeden přímý topný okruh. Dále je součástí základní dodávky kotle také jeden multifunkční modul SHC, který může být nakonfigurován pro ovládání dalších spotřebních okruhů (například 2x směšovaný topný okruh, nebo 3x přímý okruh atd.). Pokud je třeba lze regulační možnosti rozšířit přidáním dalších multifunkčních modulů SHC z příslušenství ke kotli. Na jedné instalaci mohou být celkem maximálně 4 multifunkční moduly SHC.
ROZMĚRY KOTLE | |||||||||||||||||
P | P1 | P2 | L | L1 | L2 | L3 | L4 | L5 | H | H1 | H2 | H3 | H4 | H5 | H6 | H7 | |
ARES_PRO_500 | 1276 | 1152 | 124 | 996 | 100 | 200 | 338 | 338 | 676 | 2130 | 65,6 | 1712 | 390 | 853 | 664 | 1794 | 1974 |
PŘIPOJENÍ KOTLE | |||||||
G (palec) |
M (DN) |
R (DN) |
A (Ø mm) |
S (Ø mm) |
Sm (palec) |
Scond (DN) |
|
ARES PRO 500 | 1" 1/2 | 80 | 80 | 250 | 300 | 1" 1/2 | 40 |
ARES PRO 500 | ||
Základní údaje | ||
Kategorie |
II2H3P
|
|
Modulační rozsah | 1 : 3,9 | |
Maximální produkce kondenzátu | kg/h | 28,8 |
Váha kotle / váha obalu | kg | 610 / 106 |
Objem vody v kotli | l | 340 |
Příkon | ||
Minimální tepelný příkon Qmin | kW | 115 |
Maximální tepelný příkon Qn | kW | 450 |
Výkon | ||
Minimální tepelný výkon (80/60°C) Pn min | kW |
111,09
|
Maximální tepelný výkon (80/60°C) Pn | kW |
441,95
|
Minimální tepelný výkon (50/30°C) Pcond min | kW |
124,09
|
Maximální tepelný výkon (50/30°C) Pcond | kW |
472,20
|
Účinnost | ||
Účinnost při min. výkonu (80/60°C) | % | 96,60 |
Účinnost při max. výkonu (80/60°C) | % | 98,21 |
Účinnost při min. výkonu (50/30°C) | % | 107,9 |
Účinnost při max. výkonu (50/30°C) | % | 104,9 |
Účinnost při 30% zatížení (Tr 30°C) | % |
108,9
|
Ztráta pláštěm kolte při zapnutém hořáku | % | 0,03 |
Ztráta pláštěm kotle při vypnutém hořáku | % | 0,27 |
Plynová část | ||
Vstupní tlak plynu G20/G31 | mbar |
20/37
|
Spotřeba Z.P. (G20) při min. výkonu Qmin | m3/h | 12,16 |
Spotřeba Z.P. (G20) při max. výkonu Qn | m3/h | 47,58 |
Spotřeba propanu (G31) při min. výkonu Qmin | kg/h | 8,93 |
Spotřeba propanu (G31) při max. výkonu Qn | kg/h | 34,93 |
Topný systém | ||
Minimální tlak v topném systému | bar |
0,5
|
Maximální tlak v topném systému | bar |
6,0
|
Maximální provozní teplota v topném systému | °C |
90
|
Rozsah regulace teploty v topném systému | °C |
25-85
|
Elektrické připojení | ||
Připojení na el. síť | V/Hz |
230/50
|
Pojistka vstupního napájení | A |
6,3
|
Instalovaný elektrický příkon | W |
555
|
Elektrické krytí |
IPX4D
|
|
Odtah spalin | ||
Průměr hrdla odtahu spalin | mm |
300
|
Max. dostupný přetlak na hrdle spalin | Pa | 100 |
Hmotnostní tok spalin při min. výkonu | kg/h | 188 |
Hmotnostní tok spalin při max. výkonu | kg/h | 735 |
Teplota spalin | °C | 35,5 |
CO při max. tepelném výkonu a 0 % 02 | mg/kWh |
22,46
|
NOx při max. tepelném výkonu a 0 % 02 | mg/kWh |
48,00
|
Třída NOx | -- | 6 |
Funkce kotle | ||
Řízení kotle mikroprocesorem |
✔
|
|
Elektronické zapalování |
✔
|
|
Elektronická modulace výkonu |
✔
|
|
Protizámrazový systém |
✔
|
|
Autodiagnostika na displeji kotle |
✔
|
|
Možnost připojení okruhu TUV včetně regulace |
✔
|
|
Možnost provozu kotle v kaskádě (až 8 kotlů) |
✔
|
|
Možnost řízení kotle protokolem MODBUS RTU | ✔ | |
Možnost řízení čerpadla signálem ON/OFF nebo 0 - 10 V | ✔ | |
Ekvitermní regulace v základní výbavě kotle |
✔
|
|
Venkovní sonda v základní výbavě | ✔ | |
Multifunkční modul SHC v základní výbavě | ✔ | |
Sonda snímání teploty TUV v základní výbavě | ✔ | |
BIM READY | ✔ | |

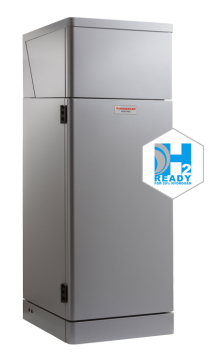

H2READY | ✔ | |
Regulace | ||
Prostorový termostat |
✔
|
|
Multifunkční modul SHC |
✔
|
|
Kaskádová a řídicí regulace HSCP (až 8 kotlů) |
✔
|
|
Regulace teploty analog. signálem 0 - 10 V | ✔ | |
Regulace pomocí protokolu MODBUS RTU | ✔ | |
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
