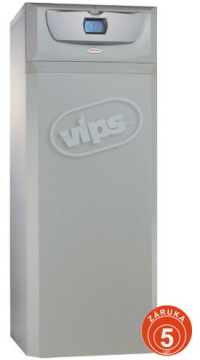

Immergas HERCULES Condesing 32 kW ABT je stacionární kondenzační plynový kotel s uzavřenou spalovací komorou a nuceným odvodem spalin o tepelném výkonu 6 - 32 kW ABT, určený k vytápění a výrobě TUV ve vestavěném nerezovém zásobníku o objemu 120 litrů. Kotel kombinuje výhody kondenzační technologie s možností systému nezávislých topných zón. Kotel je uspořádán vertikálně, ve vrchní části je spalovací komora, ve spodní části se nachází nerezový zásobník TUV.
Díky elektronickému vybavení, lze připojit řídicí jednotku Super CAR, díky které je možné monitorování kotle, dálkové ovládání a ekvitermní regulace. Kotel je z výroby již vybaven digitální zónovou centrálou včetně oběhových čerpadel a směšovacích ventilů. Dále je možné provozovat jednu nezávislou radiátorovou zónu a dvě na sobě nezávislé podlahové topné zóny. Zásobník TUV po připojení speciální solární sady (volitelné) je možné dohřívat solární energií.
Legenda:
| HERCULES Condensing 32 kW ABT | ||
| Základní údaje | ||
| Kategorie |
II2H3+
|
|
| Typ spotřebiče |
C12, C33
|
|
| Váha bez vody | kg |
132
|
| Váha s vodou | kg | 252 |
| Výška | mm |
1600
|
| Šířka | mm |
600
|
| Hloubka | mm |
600
|
| Příkon - výkon | ||
| Min. - max. příkon | kW |
6,9-33,0
|
| Min. - max. výkon | kW |
6-32
|
| Účinnost | ||
| Účinnost při 30% výkonu a tepelném spádu 80-60°C | % | 94,8 |
| Účinnost při 100% výkonu a tepelném spádu 80-60°C | % | 98,7 |
| Účinnost při 30% výkonu a tepelném spádu 40-30°C | % |
106,5
|
| Účinnost při 100% výkonu a tepelném spádu 40-30°C | % | 107,1 |
| Certifikát účinnosti EU 92/42 CEE | * |
****
|
| Třída NOx | -- | 5 |
| Tepelná ztráta pláštěm kotle ZAP/VYP | % |
0,5/0,7
|
| Komínová ztráta s hořákem ZAP/VYP | % |
1,5/0,02
|
| Plynová část | ||
| Vstupní tlak plynu G20/G31 | mbar |
20/37
|
| Průměry trysek hlavního hořáku G20/G31 | mm |
---/6,0
|
| Topný systém | ||
| Max. tlak v topném systému | bar |
3
|
| Max. teplota v topném systému | °C |
90
|
| Rozsah regulace teploty v topném systému - nastavení 1 | °C |
25-85
|
| Rozsah regulace teploty v topném systému - nastavení 2 | °C |
25-50
|
| Objem expanzní nádoby | l |
12
|
| Přetlakování expanzní nádoby | bar |
1
|
| Objem vody v kotli | l |
5
|
| Využitelný výtlak čerpadla při 1000 l/hod |
m H2O
|
3,15
|
| Výroba teplé vody - bojler 120 litrů | ||
| Teplota teplé užitkové vody | °C |
20-60
|
| Minimální tlak vody pro výrobu TUV | bar |
0,3
|
| Max. tlak okruhu TUV |
bar |
8
|
| Specifický průtok "D" dle EN 625 | l/min. |
24,3
|
| Množství TUV při Δ T = 30°C (stálý průtok) | l/min. |
16,0
|
| Elektrické připojení | ||
| Připojení na el. síť | V/Hz |
230/50
|
| Proud | A |
0,73
|
| Příkon celkový | W |
155
|
| Příkon čerpadla | W |
61
|
| Elektrické krytí | -- |
IPX5D
|
| Odvod spalin | ||
| Uzavřená spalovací komora |
x
|
|
| Odvod spalin do komínu | mm |
--
|
| Celkové množství spalin při max. výkonu | kg/hod |
51
|
| Celkové množství spalin při min. výkonu | kg/hod |
11
|
| CO2 při min/max výkonu | % |
9,0/9,3
|
| CO při 0% 02 při min/max výkonu | mg/kWh |
5/109
|
| NOx při 0% 02 při min/max výkonu | mg/kWh |
18/64
|
| Teplota spalin při min/max výkonu | °C |
44/45
|
| Minimální tah komína | Pa |
--
|
| Funkce kotle | ||
| Řízení kotle mikroprocesorem |
x
|
|
| Elektronické zapalování |
x
|
|
| Elektronická modulace výkonu |
x
|
|
| Doběh čerpadla |
x
|
|
| Protizámrazový systém |
x
|
|
| Autodiagnostika na displeji kotle |
x
|
|
| Ekvitermní regulace v základní výbavě |
x
|
|
| Regulace | ||
| Prostorovým termostatem |
x
|
|
| Jednotkou Super CAR a venkovní sondou |
x
|
|
| Zónovou centrálou |
x
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
