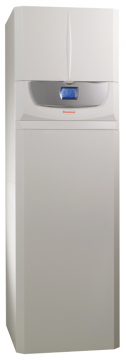

Immergas HERCULES Solar 26 2 ErP je stacionární kondenzační plynový kotel s uzavřenou spalovací komorou a nuceným odvodem spalin o tepelném výkonu 3,0 - 26,7 kW, určený k vytápění a výrobě TUV ve vestavěném nerezovém zásobníku o objemu 200 litrů. Kotel kombinuje výhody kondenzační technologie s možností systému nezávislých topných zón.

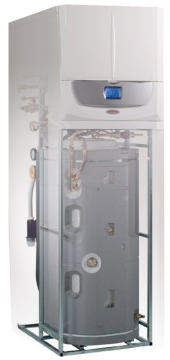

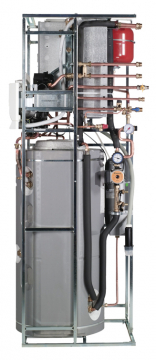

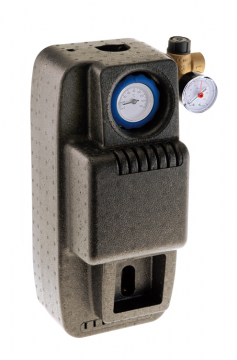

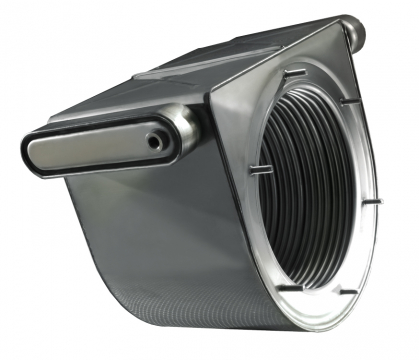

Kotel je uspořádán vertikálně, ve vrchní části je spalovací komora, ve spodní části se nachází nerezový zásobník TUV. Kotel je z výroby vybaven solárním okruhem, kterým dohřívá TUV ve vestavěném nerezovém bojleru. V plášti kotle se ukrývá kompletní hydraulická sestava solárního okruhu včetně elektronické regulace. Zbývá tedy pouze dokoupit a připojit solární panely a vše ostatní je součástí základní dodávky kotle.

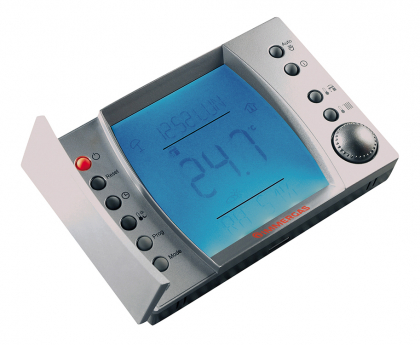

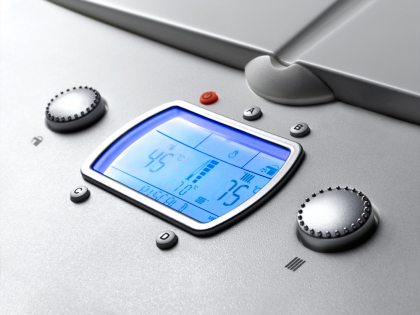

Elektronické vybavení umožňuje připojit řídicí jednotku Super CAR, díky které je možné monitorování kotle, dálkové ovládání a ekvitermní regulace. Po připojení digitální zónové centrály (volitelné) a oběhových čerpadel (volitelné) je možné provozovat tři na sobě nezávislé topné okruhy o stejné teplotě.

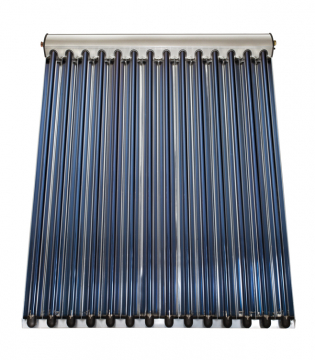

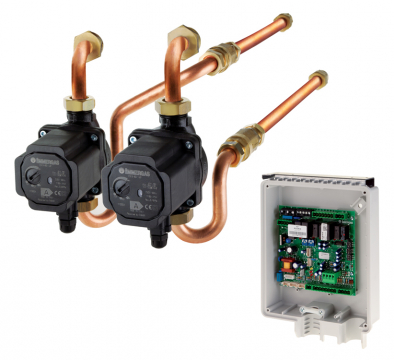

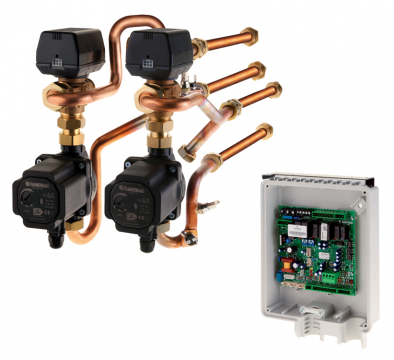

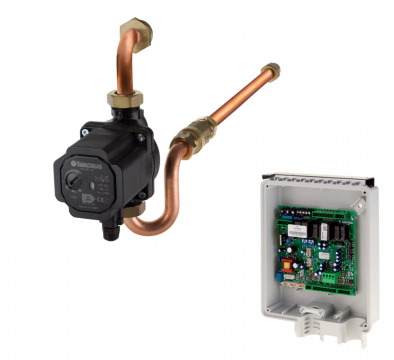

Dále kotel umožňuje provoz jedné topné větve s radiátory a po připojení speciálních podlahových sad (volitelné) je možné vytápět další dvě nezávislé podlahové zóny. Zásobník TUV po připojení solárních panelů (volitelné) je možné dohřívat solární energií.
| HERCULES Solar 26 2 ErP |
|||
| RA3 | zpátečka z topného systému 3/4" (zóna 3)* | G | přívod plynu 1/2" |
| MA3 | výstup do topného systému 3/4" (zóna 3)* | AC | výstup teplé užitkové vody 3/4" |
| RB2 | zpátečka z podlahového systému 1" (zóna 3)* | AF | vstup SV - plnění kotle 3/4" |
| MB2 | výstup do podlahového systému 1" (zóna 3)* | RC | cirkulace TUV 1/2" * |
| RA2 | zpátečka z topného systému 3/4" (zóna 2)* | RP | zpátečka do solárních panelů 3/4" |
| MA2 | výstup do topného systému 3/4" (zóna 2)* | MP | výstup ze solárních panelů 3/4" |
| RB1 | zpátečka z podlahového systému 1" (zóna 2)* | SC | odvod kondenzátu |
| MB1 | výstup do podlahového systému 1" (zóna 2)* | A | odkouření koncentrické 60/100 |
| RA1 | zpátečka z topného systému 3/4" (zóna 1) | B | přívod vzduchu pro dělené odkouření 80/80 |
| MA1 | výstup do topného systému 3/4" (zóna 1) | * | volitelné příslušenství |

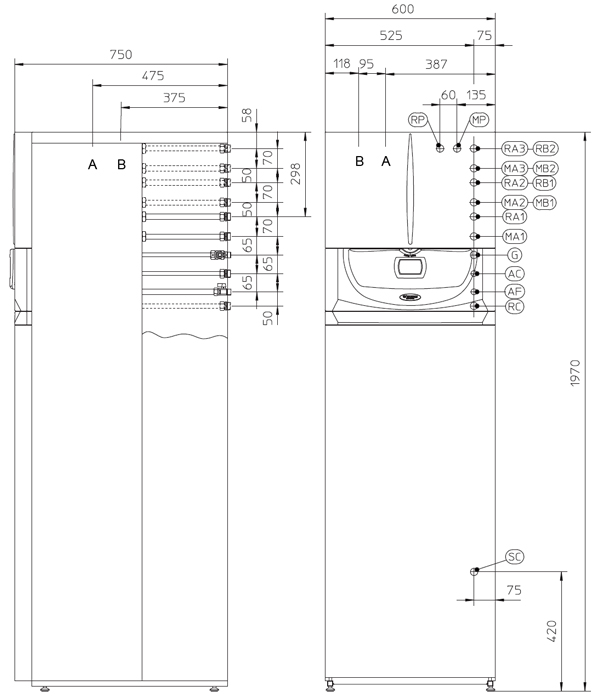

stáhnout rozměry kotle ve formátu dwg
| HERCULES Solar 26 2 ErP |
|||||
| Energetický štítek | |||||
|
|||||
| Základní údaje | |||||
| Kategorie |
II2H3+
|
||||
| Typ spotřebiče |
B23/23p/33/53
C13/33/43/53/63 |
||||
| Váha bez vody | kg |
193,8
|
|||
| Váha s vodou | kg | 404,4 | |||
| Výška | mm |
1970
|
|||
| Šířka | mm |
600
|
|||
| Hloubka | mm |
750
|
|||
| Příkon - výkon | |||||
| Min. - max. příkon | kW |
3,2-27,7
|
|||
| Min. - max. výkon - ohřev TUV | kW | 3,0-26,7 | |||
| Min. - max. výkon - vytápění | kW |
3,0-24,4
|
|||
| Účinnost | |||||
| Účinnost při 30% výkonu a tepelném spádu 80-60°C | % | 93,2 | |||
| Účinnost při 100% výkonu a tepelném spádu 80-60°C | % | 96,9 | |||
| Účinnost při 30% výkonu a tepelném spádu 50-30°C | % | 106,8 | |||
| Účinnost při 100% výkonu a tepelném spádu 50-30°C | % | 105,3 | |||
| Účinnost při 30% výkonu a tepelném spádu 40-30°C | % |
108,8
|
|||
| Účinnost při 100% výkonu a tepelném spádu 40-30°C | % | 107,5 | |||
| Certifikát účinnosti EU 92/42 CEE | * |
****
|
|||
| Třída NOx | -- | 6 | |||
| Tepelná ztráta pláštěm kotle ZAP/VYP | % |
0,90/0,68
|
|||
| Komínová ztráta s hořákem ZAP/VYP | % |
0,05/2,60
|
|||
| Plynová část | |||||
| Vstupní tlak plynu G20/G31 | mbar |
20/37
|
|||
| Průměry trysek hlavního hořáku G20/G31 | mm |
5,60/4,00
|
|||
| Topný systém | |||||
| Max. tlak v topném systému | bar |
3
|
|||
| Max. teplota v topném systému | °C |
90
|
|||
| Rozsah regulace teploty v topném systému - nastavení 1 | °C |
25-85
|
|||
| Rozsah regulace teploty v topném systému - nastavení 2 | °C |
25-50
|
|||
| Objem expanzní nádoby | l |
10,8
|
|||
| Přetlakování expanzní nádoby | bar |
1
|
|||
| Objem vody v kotli | l |
7,6
|
|||
| Využitelný výtlak čerpadla při 1000 l/hod |
m H2O
|
2,94
|
|||
| Výroba teplé vody - bojler 200 litrů | |||||
| Teplota teplé užitkové vody | °C |
10-60
|
|||
| Minimální tlak vody pro výrobu TUV | bar |
0,3
|
|||
| Max. tlak okruhu TUV | bar |
8
|
|||
| Specifický průtok "D" dle EN 625 | l/min. |
19,9
|
|||
| Množství TUV při Δ T = 30°C (stálý průtok) | l/min. |
13,1
|
|||
| Objem vyrovnávací expanzní nádoby TUV | l | 4,3 | |||
| Přetlakování expanzní nádoby TUV | bar | 2,5 | |||
| Okruh SOLAR |
|||||
| Max. provozní teplota | °C | 130 | |||
| Nejvyšší max. teplota | °C | 150 | |||
| Max. provozní tlak | bar | 6 | |||
| Max. plocha kolektorů | m2 | 2,8 | |||
| Celkový objem expanzní nádoby | l | 10,8 | |||
| Přetlakování expanzní nádoby | bar | 2,5 | |||
| Příkon oběhové čerpadla | W | 33,9 | |||
| Využitelný výtlak čerpadla při 800 l/hod | m H2O | 4,76 | |||
| Rozsah průtoku čerpadlové jednotky | l/min. | 1 - 6 | |||
| Elektrické připojení | |||||
| Připojení na el. síť | V/Hz |
230/50
|
|||
| Proud | A |
1,2
|
|||
| Příkon celkový | W |
165,0
|
|||
| Příkon čerpadla kotle | W |
58,5
|
|||
| Příkon čerpadla topné zóny | W | 30,6 | |||
| Příkon ventilátoru spalin | W | 23,0 | |||
| Elektrické krytí | -- |
IPX5D
|
|||
| Odvod spalin | |||||
| Uzavřená spalovací komora |
✔
|
||||
| Odvod spalin do komínu | mm |
--
|
|||
| Celkové množství spalin při max. výkonu | kg/hod |
43
|
|||
| Celkové množství spalin při min. výkonu | kg/hod |
6
|
|||
| CO2 při min/max výkonu | % |
8,6/9,5
|
|||
| Vážené NOx | mg/kWh |
52
|
|||
| Vážené CO | mg/kWh |
56
|
|||
| Teplota spalin při min/max výkonu | °C |
47/63
|
|||
| Minimální tah komína | Pa |
--
|
|||
| Funkce kotle | |||||
| Elektronické zapalování |
✔
|
||||
| Elektronická modulace výkonu |
✔
|
||||
| Elektronické modulované čerpadlo (PWM) |
✔
|
||||
| Doběh čerpadla |
✔
|
||||
| Protizámrazový systém |
✔
|
||||
| Autodiagnostika na displeji kotle |
✔
|
||||
| Ekvitermní regulace v základní výbavě |
✔
|
||||
| Regulace | |||||
| Prostorovým termostatem |
✔
|
||||
| Jednotkou Super CAR a venkovní sondou |
✔
|
||||
| Deskou relé | ✔ | ||||
| Zónovou centrálou |
✔
|
||||
| Regulace teploty analog. signálem 0 - 5 V | ✔ | ||||
|
|
|
 |
|
 |
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
 |
|
 |
|
 |
|
 |
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
