Úvodní stránka

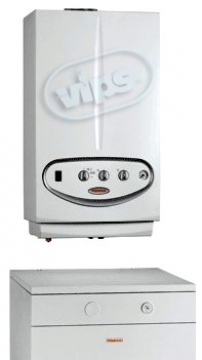

VICTRIX 24 kW R + UB 80 je nástěnný kondenzační kotel s uzavřenou spalovací komorou o tepelném výkonu 4 - 24 kW určený k vytápění a ohřevu TUV v nepřímotopném nerezovém stacionárním zásobníku o objemu 80 litrů. Kotel modelové řady VICTRIX kW R není vybaven oběhovým čerpadlem, expanzní nádobou a pojistným ventilem. Je to výborná náhrada za staré a neefektivní kotle. Při záměně jsou nutné pouze minimální zásahy do stávajícího topného okruhu. Boiler TUV se připojuje ke kotli pomocí speciální rozšiřovací sady, která se instaluje vně kotle. Díky elektronické výbavě, lze připojit řídící jednotky ARC Uni nebo CARV2, které umožňují monitorování kotle, dálkové ovládání a regulaci v závislosti na aktuálních klimatických podmínkách. Dále elektronika kotle umožňuje připojení zónových jednotek DIMV2 nebo samostatnou zónovou centrálu.

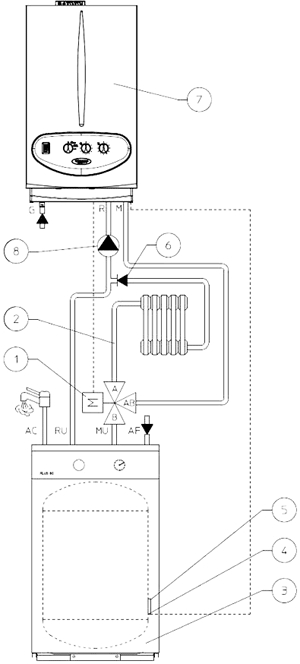

Legenda:

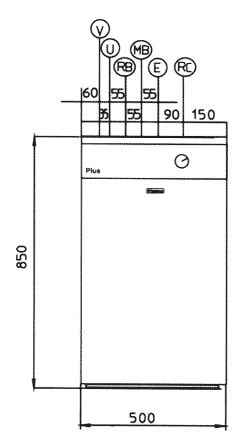

Nerezový boiler 80 l
| VICTRIX 24 kW R + UB 80 | ||
| Základní údaje | ||
| Kategorie |
II2H3+
|
|
| Typ spotřebiče |
C12
|
|
| Váha bez vody | kg |
45
|
| Váha s vodou | kg |
48,4
|

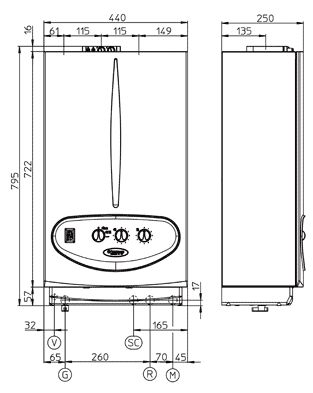

| Výška | mm |
795
|
| Šířka | mm |
440
|
| Hloubka | mm |
250
|
| Příkon - výkon | ||
| Min. - max. příkon | kW |
4,5-24,9
|
| Min. - max. výkon | kW |
4-24
|
| Účinnost | ||
| Účinnost při 30% výkonu a tepelném spádu 80-60°C | % |
94,5
|
| Účinnost při 100% výkonu a tepelném spádu 80-60°C | % |
96,4
|
| Účinnost při 30% výkonu a tepelném spádu 40-30°C | % |
106,3
|
| Účinnost při 100% výkonu a tepelném spádu 40-30°C | % |
107,1
|
| Certifikát účinnosti D.P.R. 660/96 | * |
****
|
| Tepelná ztráta pláštěm kotle ZAP/VYP při spádu 80-60 oC | % |
0,05/1,8
|
| Komínová ztráta s hořákem ZAP/VYP při spádu 80-60 oC | % |
0,15/2,0
|
| Plynová část | ||
| Vstupní tlak plynu G20/G31 | mbar |
20/37
|
| Průměry trysek hlavního hořáku G20/G31 | mm |
5,30/3,85
|
| Topný systém | ||
| Max. tlak v topném systému | bar |
3
|
| Max. teplota v topném systému | oC |
90
|
| Rozsah regulace teploty v topném systému - nastavení 1 | oC |
25-85
|
| Rozsah regulace teploty v topném systému - nastavení 2 | oC |
24-50
|
| Objem expanzní nádoby | l |
6
|
| Předtlakování expanzní nádoby | bar |
1
|
| Objem vody v kotli | l |
3,4
|
| Využitelný výtlak čerpadla při 1000 l/hod |
m H2O
|
3,1
|
| Výroba teplé vody - boiler 80 litrů | ||
| Teplota teplé užitkové vody | oC |
30-60
|
| Minimální tlak vody pro výrobu TUV | bar |
1
|
| Minimální průtok vody při výrobě TUV | l/min. |
8
|
| Množství TUV při D t = 30oC | l/min. |
18,6
|
| Množství TUV při D t = 35oC (průtok) | l/min. |
11,2
|
| Elektrické připojení | ||
| Připojení na el. síť | V/Hz |
230/50
|
| Proud | A |
0,60
|
| Příkon celkový | W |
130
|
| Příkon čerpadla | W |
78
|
| Elektrické krytí |
IPX4D
|
|
| Odvod spalin | ||
| Uzavřená spalovací komora |
x
|
|
| Odvod spalin do komínu | mm |
--
|
| Celkové množství spalin při max. výkonu | kg/hod |
40
|
| Celkové množství spalin při min. výkonu | kg/hod |
8
|
| CO2 při min/max výkonu | % |
8,9/9,35
|
| CO při 0% 02 při min/max výkonu | ppm |
89/5
|
| NOx při 0% 02 při min/max výkonu | ppm |
9/20
|
| Teplota spalin při min/max výkonu | oC |
47/54
|
| Minimální tah komína | Pa |
--
|
| Funkce kotle | ||
| Řízení kotle mikroprocesorem |
x
|
|
| Elektronické zapalování |
x
|
|
| Elektronická modulace výkonu |
x
|
|
| Doběh čerpadla |
x
|
|
| Protizámrazový systém |
x
|
|
| Autodiagnostika na displeji kotle |
x
|
|
| Ekvitermní ARC Uni s venkovní sondou teploty |
x
|
|
| Regulace | ||
| Prostorovým termostatem |
x
|
|
| Řídící jednotkou ARC Uni |
x
|
|
| Zónovou centrálou |
x
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
