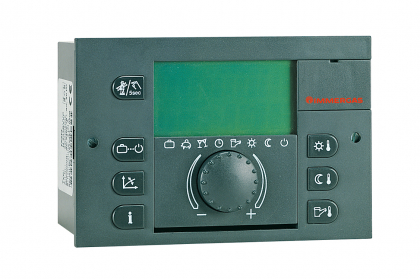

Kaskádová a řídicí regulace THETA

Regulace THETA je řídicím systémem pro kondenzační kotle VICTRIX PRO V2 EU / ErP. Tento regulátor lze aplikovat jako nadřazenou regulaci pro samostatně instalovaný plynový kotel VICTRIX PRO V2 EU / ErP, nebo ho využít k ovládání kaskády a nezávislých topných zón.
Regulace THETA může dle nastavené ekv. křivky řídit tři samostatné topné okruhy, jeden okruh TUV a jeden okruh SOLAR. Každý okruh je možné naprogramovat zvlášť. Samozřejmostí je kompletní sledování a zpracování všech provozních parametrů kotlů instalovaných v kaskádě.

Přehledný displej
Jednoduché ovládání
Řízení samostatného kotle
Řízení až 8 kotlů v kaskádě
3 nezávislé ekvitermní topné okruhy
1 okruh TUV
1 okruh SOLAR
Možnost připojení prostorové jednotky THETA RS
Možnost připojení modulačního termostatu RFF
Možnost připojení až 2 venkovních sond

Konfigurátor regulace kaskády

Poptat produkt

Aplikace v praxi
Technická data
Příslušenství
Dokumentace
Možnosti připojení
Ceníky

Aplikace v praxi

Samostatná instalace kotle VICTRIX PRO V2 EU / ErP
	1 x kotel IMMERGAS VICTRIX PRO 1 x kaskádová a řídicí regulace THETA 1 x prostorový termostat RFF 2 x prostorový termostat THETA RS 2 x MIX 1 x NEMIX 1 x okruh TUV 1 x cirkulace TUV 1 x venkovní sonda pro regulaci THETA 3 x příložná sonda topení 1 x sonda snímání teploty TUV
zvětšit obrázek výpis jednotlivých prvků regulace

Instalace kotlů VICTRIX PRO V2 EU / ErP v kaskádě s regulátorem THETA
	3 x kotel IMMERGAS VICTRIX PRO 1 x kaskádová a řídicí regulace THETA 2 x prostorový termostat RFF 1 x prostorový termostat THETA RS 2 x MIX 1 x NEMIX 1 x okruh TUV 1 x cirkulace TUV 1 x venkovní sonda pro regulaci THETA 3 x příložná sonda topení 1 x sonda snímání teploty TUV
zvětšit obrázek výpis jednotlivých prvků regulace

Instalace kotlů VICTRIX PRO V2 EU / ErP v kaskádě s regulátory THETA
	4 x kotel IMMERGAS VICTRIX PRO 2 x kaskádová a řídicí regulace THETA 1 x prostorový termostat RFF 5 x prostorový termostat THETA RS 4 x MIX 2 x NEMIX 2 x okruh TUV 2 x cirkulace TUV 1 x venkovní sonda pro regulaci THETA 5 x příložná sonda topení 2 x sonda snímání teploty TUV
zvětšit obrázek výpis jednotlivých prvků regulace

Technická data

		THETA
Napájecí napětí	V	230
Kmitočet napájení	Hz	50 - 60
Příkon	VA	max. 5,8
Doporučený jistič	A	max. 6,3 pomalý
Zatížení kontaktu výstupního relé	A	2 (2)
Rozhraní sběrnice BUS	--	T2B
Napájení přes sběrnici T2B	V / mA	12 / 150
Typ vodiče sběrnice T2B	--	dvoužilový
Doporučený vodič sběrnice	--	JYTY
Doporučený průřez vodiče sběrnice	mm²	0,6 - 1,0
Maximální délka vodiče sběrnice	m	100
Stupeň ochrany dle EN 60730	--	II
Stupeň ochrany dle EN 60529	--	III
Stupeň elektrického krytí	--	IP 30
Pracovní teplota (místo instalace)	°C	0 ÷ 50
Skladovací teplota	°C	-25 ÷ 60
Vyzařování	--	EN 55014
Odolnost proti rušení	--	EN 55104
Shoda CE	--	89 / 336 / CEE
Rozměry (š x v x h)	mm	144 x 96 x 75

Příslušenství

	Podpůrný panel regulátoru THETA kód: 3.015265
	Venkovní sonda pro ekvitermní regulaci - pro inslalaci kotlů v kaskádě - lze použít pouze s regulátorem THETA - sonda se připojuje do svorkovnice regulátoru kód: 3.024511
	Prostorový termostat THETA RS - modulační řídicí jednotka - parametrizace řízeného okruhu topné soustavy - teplotní a časové řízení topné zóny - lze použít pouze s regulátorem THETA kód: 3.015264 více informací zde
	Modulační prostorový termostat RFF - modulační řídicí jednotka - manuální volba režimů řízeného okruhu topné soustavy - teplotní řízení topné zóny - lze použít pouze s regulátorem THETA kód: 3.015245 více informací zde
	Příložná sonda snímání teploty topného okruhu - lze použít pouze s regulátorem THETA kód: 3.015267
	Sonda snímání teploty TUV v nepřímotopném bojleru - lze použít pouze s regulátorem THETA kód: 3.015268
	Sonda snímání teploty okruhu SOLAR - lze použít pouze s regulátorem THETA kód: 3.019374
