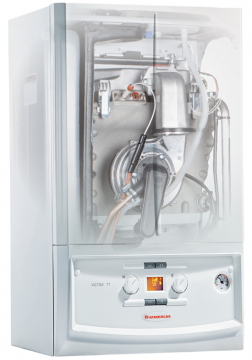

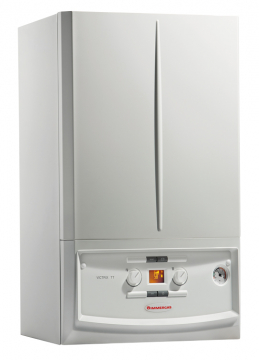

Immergas VICTRIX 20 X TT 2 ErP je nástěnný kondenzační kotel se systémem adaptivního řízení spalování o tepelném výkonu 3,0 - 20,6 kW určený k vytápění s možností ohřevu TUV v nepřímotopném stacionárním zásobníku.

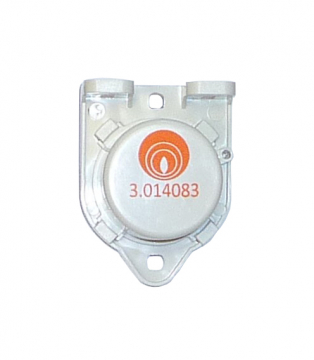

Kotel VICTRIX 20 X TT 2 ErP je vybaven modulovaným, energeticky úsporným čerpadlem. Po dopojení venkovní sondy (3.014083, volitelné příslušenství) je ekvitermní regulace v základní výbavě kotle. Ke kotli lze samozřejmě připojit řídicí jednotku CARV2 (v drátovém či v bezdrátovém provedení). Oba typy modulačních řídicích jednotek umožňují monitorování kotle a regulaci v závislosti na aktuálních klimatických podmínkách. Dále elektronika umožňuje připojení zónových jednotek DIM ErP nebo samostatnou zónovou centrálu.

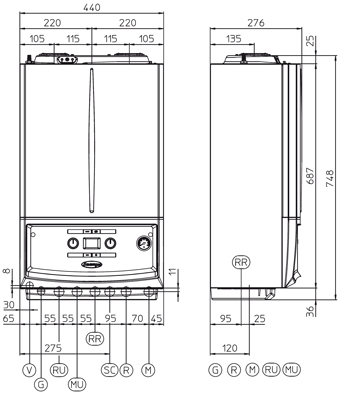

| VICTRIX 20 X TT 2 ErP |
|||
| V | přívod el. proudu | RR | studená voda - plnění kotle 1/2" |
| G | přívod plynu 3/4" | SC | odvod kondenzátu |
| RU | zpátečka z okruhu bojleru 3/4" * | R | zpátečka z topného systému 3/4" |
| MU | výstup do okruhu bojleru 3/4" * | M | výstup do topného systému 3/4" |
| * | pokud je nepřímotopný bojler instalován | ||
stáhnout rozměry kotle ve formátu dwg
| VICTRIX 20 X TT 2 ErP | |||||
| Energetický štítek | |||||
|
|||||
| Základní údaje | |||||
| Kategorie |
II2H3B/P
|
||||
| Typ spotřebiče |
B23/23p/33
C13/23/33/43 |
||||
| Váha bez vody | kg |
32,0
|
|||
| Váha s vodou | kg |
33,9
|
|||
| Výška | mm |
748
|
|||
| Šířka | mm |
440
|
|||
| Hloubka | mm |
280
|
|||
| Příkon - výkon | |||||
| Min. - max. příkon | kW |
3,1-21,3
|
|||
| Min. - max. výkon - ohřev TUV | kW | 3,0-20,6 | |||
| Min. - max. výkon - vytápění | kW |
3,0-20,6
|
|||
| Účinnost | |||||
| Účinnost při 30% výkonu a tepelném spádu 80-60°C | % |
98,1
|
|||
| Účinnost při 100% výkonu a tepelném spádu 80-60°C | % |
96,9
|
|||
| Účinnost při 30% výkonu a tepelném spádu 50-30°C | % | 108,6 | |||
| Účinnost při 100% výkonu a tepelném spádu 50-30°C | % | 101,2 | |||
| Účinnost při 30% výkonu a tepelném spádu 40-30°C | % |
109,1
|
|||
| Účinnost při 100% výkonu a tepelném spádu 40-30°C | % |
104,6
|
|||
| Certifikát účinnosti EU 92/42 CEE | * |
****
|
|||
| Třída NOx | -- | 6 | |||
| Tepelná ztráta pláštěm kotle ZAP/VYP při spádu 80-60°C | % |
0,54/0,10
|
|||
| Komínová ztráta s hořákem ZAP/VYP při spádu 80-60°C | % |
3,0/0,01
|
|||
| Plynová část | |||||
| Vstupní tlak plynu G20/G31 | mbar |
20/37
|
|||
| Průměry trysek hlavního hořáku G20/G31 | mm |
5,15/5,15
|
|||
| Topný systém | |||||
| Max. tlak v topném systému | bar |
3
|
|||
| Max. teplota v topném systému | °C |
90
|
|||
| Rozsah regulace teploty v topném systému | °C |
20-85
|
|||
| Objem expanzní nádoby | l |
5,8
|
|||
| Přetlakování expanzní nádoby | bar |
1
|
|||
| Objem vody v kotli | l |
1,9
|
|||
| Využitelný výtlak čerpadla při 1000 l/hod |
m H2O
|
3,8
|
|||
| Elektrické připojení | |||||
| Připojení na el. síť | V/Hz |
230/50
|
|||
| Proud | A |
0,69
|
|||
| Příkon celkový | W |
90
|
|||
| Příkon čerpadla | W |
59
|
|||
| Elektrické krytí | -- |
IPX5D
|
|||
| Odvod spalin | |||||
| Uzavřená spalovací komora |
✔
|
||||
| Odvod spalin do komínu | mm |
--
|
|||
| Celkové množství spalin při max. výkonu | kg/hod |
35
|
|||
| Celkové množství spalin při min. výkonu | kg/hod | 5 | |||
| CO2 při min./max. výkonu | % |
9,0/9,2
|
|||
| Vážené NOx | mg/kWh |
28,0
|
|||
| Vážené CO | mg/kWh |
20,4
|
|||
| Teplota spalin při min./max. výkonu | °C |
53/69
|
|||
| Maximální teplota spalin | °C | 75 | |||
| Minimální tah komína | Pa |
--
|
|||
| Funkce kotle | |||||
| Elektronické zapalování |
✔
|
||||
| Systém adaptivního řízení spalování | ✔ | ||||
| Elektronické modulované čerpadlo (PWM) |
✔
|
||||
| Elektronická modulace výkonu |
✔
|
||||
| Doběh čerpadla |
✔
|
||||
| Protizámrazový systém |
✔
|
||||
| Autodiagnostika na displeji kotle |
✔
|
||||
| Ekvitermní regulace v základní výbavě |
✔
|
||||
| Regulace | |||||
| Prostorovým termostatem ON/OFF |
✔
|
||||
| Řídicí jednotkou CARV2 - drátové provedení |
✔ | ||||
| Řídicí jednotkou CARV2 - bezdrátové provedení |
✔ | ||||
| Deskou relé | ✔ | ||||
| Multizónovou centrálou |
✔
|
||||
| Wi-Fi modulem DOMINUS |
✔
|
||||
| Regulace teploty analog. signálem 0 - 5 V | ✔ | ||||
|
|
|
|
|
|
 |
|
|
|
|
|
|
|
 |
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
 |
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
 |
|
 |
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
