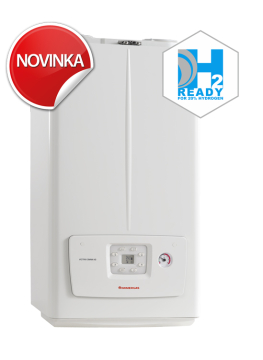

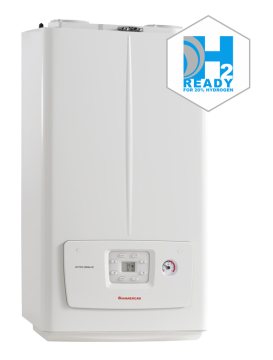

Immergas VICTRIX OMNIA V2 je nástěnný kondenzační kotel se systémem adaptivního řízení spalování o tepelných výkonech 3,9 - 20,0 kW v režimu vytápění a 3,9 - 26,0 kW
při ohřevu TUV. Kotel je určen k vytápění a k průtokovému ohřevu TUV. Kotel VICTRIX OMNIA V2 je vybaven modulovaným, energeticky úsporným čerpadlem.

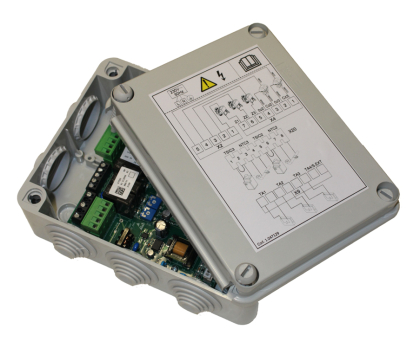

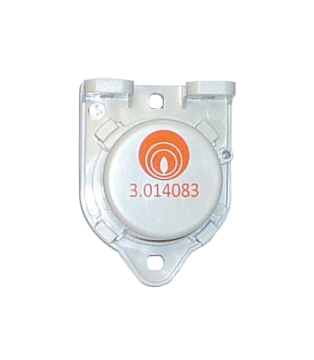

Po dopojení venkovní sondy (3.014083, volitelné příslušenství) je ekvitermní regulace v základní výbavě kotle. Ke kotli lze samozřejmě připojit řídicí jednotku CARV2 (v drátovém či v bezdrátovém provedení). Oba typy modulačních řídicích jednotek umožňují monitorování kotle a regulaci v závislosti na aktuálních klimatických podmínkách. Dále elektronika kotle umožňuje připojení zónových jednotek DIM ErP nebo multizónovou centrálu.

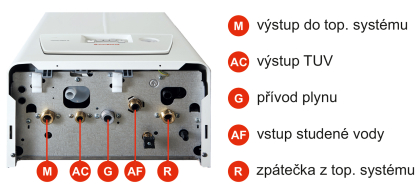

| VICTRIX OMNIA V2 | |||
| V | přívod el. proudu | G | přívod plynu 3/4" |
| SC | odvod kondenzátu | AF | vstup SV 1/2" |
| M | výstup do topného systému 3/4" | R | zpátečka z topného systému 3/4" |
| AC | výstup teplé užitkové vody 1/2" | ||
| Standardizované připojení DIN |
|
|

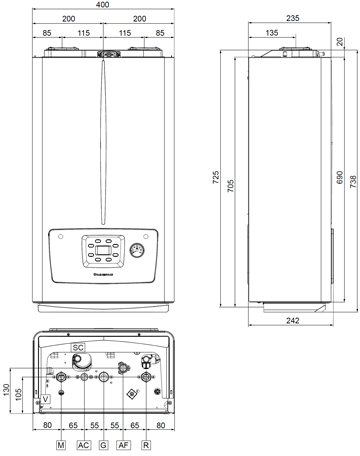

stáhnout rozměry kotle ve formátu dwg
| VICTRIX OMNIA V2 | |||||

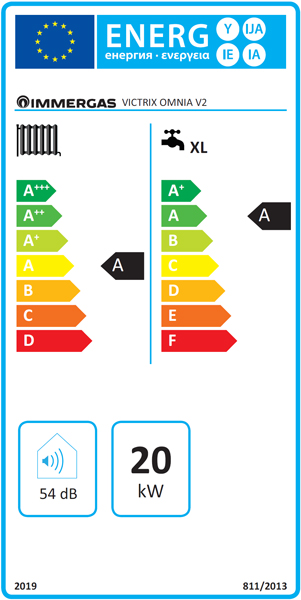

| Energetický štítek | |||||
|
|||||
| Základní údaje | |||||
| Kategorie |
II2H3P
|
||||
| Typ spotřebiče |
B23/23p/33/53/53p
C13/33/43/53/63/83/93
C13x/33x/43x/53x/63x/83x/93x
|
||||
| Váha bez vody | kg |
30,9
|
|||
| Váha s vodou | kg | 33,4 | |||
| Výška | mm | 748 | |||
| Šířka | mm | 400 | |||
| Hloubka | mm | 242 | |||
| Příkon - výkon | |||||
| Min. - max. příkon - ohřev TUV | kW | 4,1-26,8 | |||
| Min. - max. příkon - VYTÁPĚNÍ | kW | 4,1-20,5 | |||
| Min. - max. výkon - ohřev TUV | kW | 3,9-26,0 | |||
| Min. - max. výkon - VYTÁPĚNÍ | kW | 3,9-20,0 | |||
| Účinnost | |||||
| Sezonní energetická účinnost VYTÁPĚNÍ Ƞs | % |
94,0
|
|||
| Energetická účinnost ohřevu TUV Ƞwh | % | 86,0 | |||
| Normovaný stupeň využití při tepelném spádu 40-30°C (max./min.) | % | 107,1 / 108,6 | |||
| Normovaný stupeň využití při tepelném spádu 50-30°C (max./min.) | % |
105,2 / 105,8
|
|||
| Normovaný stupeň využití při tepelném spádu 80-60°C (max./min.) | % | 97,4 / 94,5 | |||
| Využitelná tep. účinnost při 100 % výkonu (Ƞ100) dle UNI EN 15502-1 |
% | 97,5 | |||
| Využitelná tep. účinnost při 30 % výkonu (Ƞ30) dle UNI EN 15502-1 |
% | 109,7 | |||
| Třída NOx | -- | 6 | |||
| Tepelná ztráta pláštěm kotle s hořákem VYP/ZAP při spádu 80-60°C | % |
0,44 / 0,22
|
|||
| Tepelná ztráta v komíně s hořákem VYP/ZAP při spádu 80-60°C | % |
0,01 / 2,38
|
|||
| Plynová část | |||||
| Vstupní tlak plynu G20/G31 | mbar |
20 / 37
|
|||
| Průměr trysky hořáku pro G20/G31 | mm |
5,0 / 5,0
|
|||
| Spotřeba Z.P. (max. výkon TUV/VYTÁPĚNÍ/min. výkon) | m3/hod. | 2,84 / 2,17 / 0,43 | |||
| Spotřeba LPG (max. výkon TUV/VYTÁPĚNÍ/min. výkon) | kg/hod. | 2,08 / 1,59 / 0,32 | |||
| Topný systém | |||||
| Max. tlak v topném systému | bar |
3
|
|||
| Max. teplota v topném systému | °C |
90
|
|||
| Rozsah regulace teploty v topném systému | °C |
20-85
|
|||
| Celkový objem expanzní nádoby | l | 8 | |||
| Využitelný objem expanzní nádoby | l |
5,8
|
|||
| Přetlakování expanzní nádoby | bar |
1
|
|||
| Objem vody v kotli | l |
2,5
|
|||
| Využitelný výtlak čerpadla při 1000 l/hod |
kPa
|
27,2
|
|||
| Ohřev teplé vody - průtokově |
|||||
| Teplota teplé užitkové vody | °C |
30-60
|
|||
| Minimální tlak vody pro ohřev TUV | bar |
0,3
|
|||
| Maximální tlak vody pro ohřev TUV | bar |
10,0
|
|||
| Minimální průtok vody při ohřevu TUV | l/min. |
1,5
|
|||
| Množství TUV při Δ T = 30°C (stálý průtok) | l/min. |
12,4
|
|||
| Elektrické připojení | |||||
| Připojení na el. síť | V/Hz |
230/50
|
|||
| Jmenovitý příkon | A |
0,7
|
|||
| Instalovaný elektrický výkon | W |
90
|
|||
| Příkon čerpadla - dle režimu | W |
12 - 44
|
|||
| Stupeň elektrického krytí | -- |
IPX5D
|
|||
| Odvod spalin | |||||
| Uzavřená spalovací komora |
✔
|
||||
| Celkové množství spalin při max. výkonu - ohřev TUV | kg/hod. |
44
|
|||
| Celkové množství spalin při max. výkonu - VYTÁPĚNÍ | kg/hod. | 34 | |||
| Celkové množství spalin při min. výkonu | kg/hod. | 7 | |||
| CO2 při min. / max. výkonu | % |
9,0 / 9,0
|
|||
| Vážené NOx | mg/kWh |
31,0
|
|||
| Vážené CO | mg/kWh |
25,0
|
|||
| Teplota spalin při min. / max. výkonu | °C |
62 / 75
|
|||
| Maximální teplota spalin | °C | 78 | |||
| Výtlak ventilátoru při min./max. výkonu | Pa | 4 / 152 | |||
| Funkce kotle | |||||
| Elektronické zapalování |
✔
|
||||
| Elektronická modulace výkonu |
✔
|
||||
| Systém adaptivního řízení spalování |
✔
|
||||
| Elektronické modulované čerpadlo (PWM) |
✔
|
||||
| Doběh čerpadla |
✔
|
||||
| Protizámrazový systém |
✔
|
||||

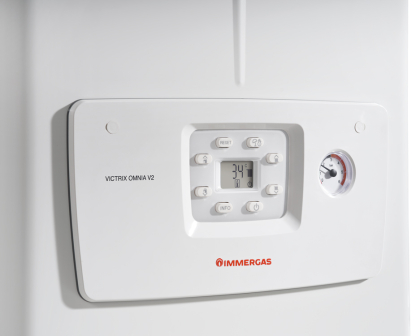

| Autodiagnostika na displeji kotle |
✔
|
||||
| Ekvitermní regulace v základní výbavě |
✔
|
||||
| Funkce vysoušení podlahy v základní výbavě |
✔
|
||||
| H2READY |
✔
|
||||
| Regulace | |||||
| Prostorovým termostatem ON/OFF |
✔
|
||||
| Řídicí jednotkou CARV2 - drátové provedení |
✔ | ||||
| Řídicí jednotkou CARV2 - bezdrátové provedení |
✔ | ||||
| Wi-Fi modulem DOMINUS - vzdálená správa a řízení kotle | ✔ | ||||
| Multizónovou centrálou | ✔ | ||||
| Zónovou centrálou V2 | ✔ | ||||
|
|
|
|
|
|
 |
|
|
|
|
 |
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
 |
|
|
|
|
|
|
|
|
|
|
|
|
|
 |
|
 |
|
|
|
|
 |
|
 |
|
 |
|
 |
|
|
|
