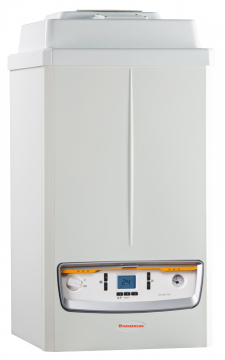

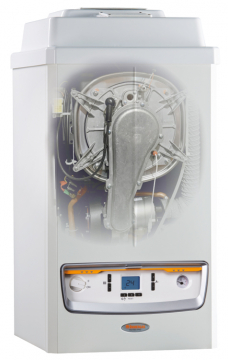

Immergas VICTRIX PRO 55 2 ErP je nástěnný kondenzační plynový kotel s nuceným odvodem spalin . Kotel disponuje výkonem od 5,0 do 49,9 kW a je určen k vytápění.
V závislosti na zvoleném typu odkouření lze kotel provozovat jako plynový spotřebič v provedení "B" či "C".

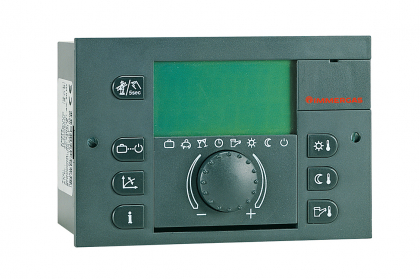

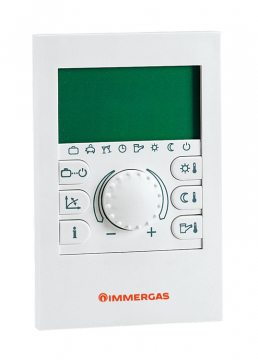

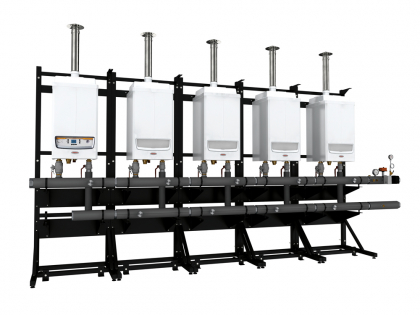

VICTRIX PRO 55 2 ErP je možné nainstalovat buď samostatně nebo do kaskády (max. sestava 8 kotlů). Při zapojení kotlů do kaskády je nutné použít vhodnou nadřazenou regulaci nebo regulátor THETA, který je vybaven řízením až 8 kotlů v kaskádě, 2 směšovanými okruhy, 1 přímým okruhem a 1 okruhem TUV. Dále má regulátor k dispozici volitelné vstupy a výstupy (2+2), které lze využít k regulaci širšího regulačního celku.
| VICTRIX PRO 55 2 ErP |
|||
| V | přívod el. proudu | SC | odvod kondenzátu |
| M | výstup do topného systému 1 1/2" | R | zpátečka z topného systému 1 1/2" |
| G | přívod plynu 3/4" | ||
stáhnout rozměry kotle ve formátu dwg
| VICTRIX PRO 55 2 ErP |
|||||
| Energetický štítek |
|||||
|
|
||||
| Základní údaje | |||||
| Kategorie | II2H3/P | ||||
| Typ spotřebiče |
C13x / B23p / B33 / B53p
|
||||
| Váha bez vody | kg |
51,4
|
|||
| Váha s vodou | kg |
54,2
|
|||
| Výška | mm |
843
|
|||
| Šířka | mm |
442
|
|||
| Hloubka | mm |
457
|
|||
| Příkon - výkon | |||||
| Min. - max. příkon | kW |
5,5-51,4
|
|||
| Min. - max. výkon | kW |
5,0-49,9
|
|||
| Účinnost | |||||
| Účinnost při 30% výkonu a tepelném spádu 80-60°C | % |
101,1
|
|||
| Účinnost při 100% výkonu a tepelném spádu 80-60°C | % |
97,3
|
|||
| Účinnost při 30% výkonu a tepelném spádu 50-30°C | % | 106,3 | |||
| Účinnost při 100% výkonu a tepelném spádu 50-30°C | % | 106,8 | |||
| Účinnost při 30% výkonu a tepelném spádu 40-30°C | % |
105,9
|
|||
| Účinnost při 100% výkonu a tepelném spádu 40-30°C | % | 107,4 | |||
| Účinnost zařízení | * |
****
|
|||
| Tepelná ztráta pláštěm kotle ZAP/VYP při spádu 80-60°C | % |
0,90/0,30
|
|||
| Komínová ztráta s hořákem ZAP/VYP při spádu 80-60°C | % |
1,80/0,03
|
|||
| Plynová část | |||||
| Vstupní tlak plynu G20/G31 | mbar |
20/37
|
|||
| Průměry trysek hlavního hořáku G20/G31 | mm |
8,4/6,5
|
|||
| Topný systém | |||||
| Max. tlak v topném systému | bar |
4,4
|
|||
| Max. teplota v topném systému | °C |
90
|
|||
| Rozsah regulace teploty v topném systému | °C |
20-85
|
|||
| Objem vody v kotli | l |
2,8
|
|||
| Využitelný výtlak čerpadla při 1000 l/hod |
m H2O
|
6,13
|
|||
| Elektrické připojení | |||||
| Připojení na el. síť | V/Hz |
230/50
|
|||
| Proud | A |
0,95
|
|||
| Příkon celkový | W |
155
|
|||
| Příkon čerpadla | W |
57
|
|||
| Příkon ventilátoru | W | 79 | |||
| Elektrické krytí | -- |
IPX5D
|
|||
| Odvod spalin | |||||
| Uzavřená spalovací komora |
✔
|
||||
| Odvod spalin do komínu | mm |
--
|
|||
| Celkové množství spalin při max. výkonu | kg/hod |
81
|
|||
| Celkové množství spalin při min. výkonu | kg/hod |
9
|
|||
| CO2 při min/max výkonu | % |
9,1/9,4
|
|||
| CO vážené | mg/kWh |
15
|
|||
| NOx vážené | mg/kWh | 39 | |||
| NOx při 0% 02 při min/max výkonu | mg/kWh |
17/43
|
|||
| Třída NOx |
6
|
||||
| Teplota spalin při min/max výkonu | °C |
48/52
|
|||
| Dispoziční výtlak na výstupním hrdle - B23 (min/max) | Pa |
1/110
|
|||
| Dispoziční výtlak na výstupním hrdle - C13 (min/max) | Pa | 38/185 | |||
| Funkce kotle | |||||
| Elektronické zapalování |
✔
|
||||
| Elektronická modulace výkonu |
✔
|
||||
| Energeticky úsporné modulované čerpadlo (PWM) |
✔
|
||||
| Protizámrazový systém |
✔
|
||||

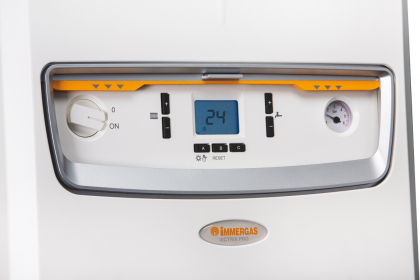

| Autodiagnostika na displeji kotle |
✔
|
||||
| Možnost provozu kotle v kaskádě | ✔ | ||||
| Možnost instalace pod kotel nepřímotopný zásobník TUV | ✔ | ||||
| Ekvitermní regulace v základní výbavě |
✔
|
||||
| Regulace | |||||

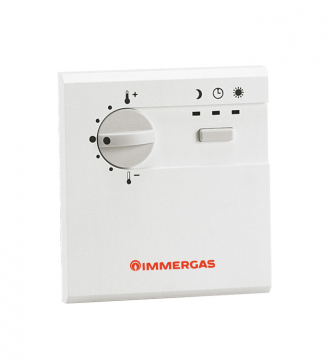

| Prostorovým termostatem |
✔
|
||||
| Řídicí jednotkou CAR RSC |
✔
|
||||
| Kaskádovým regulátorem THETA | ✔ | ||||
| Nadřazeným regulátorem - regulace teploty analog. signálem 0 - 10 V | ✔ | ||||
|
|
|
|
|
|
|
|
|
 |
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
 |
|
 |
|
|
|
|
|
|
|
|
|
|
|
|
|
 |
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
