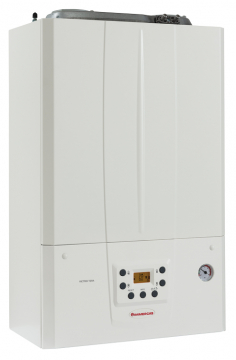

Immergas VICTRIX TERA 32 1 je nástěnný kondenzační kotel s uzavřenou spalovací komorou o tepelných výkonech 4,9 - 28,0 kW v režimu vytápění a 4,9 - 32,0 kW při ohřevu TUV. Kotel je určen k vytápění a k průtokovému ohřevu TUV.
Kotel VICTRIX TERA 32 1 je vybaven modulovaným, energeticky úsporným čerpadlem. Po dopojení venkovní sondy (3.014083, volitelné příslušenství) je ekvitermní regulace v základní výbavě kotle. Ke kotli lze samozřejmě připojit řídicí jednotku CARV2 (v drátovém či v bezdrátovém provedení). Oba typy modulačních řídicích jednotek umožňují monitorování kotle a regulaci v závislosti na aktuálních klimatických podmínkách. Dále elektronika kotle umožňuje připojení zónových jednotek DIM ErP.
| VICTRIX TERA 32 1 |
|||
| V | přívod el. proudu | AF | vstup SV 1/2" |
| G | přívod plynu 3/4" | SC | odvod kondenzátu |
| AC | výstup teplé užitkové vody 1/2" | R | zpátečka z topného systému 3/4" |
| ACV | vstup UV od okruhu solar 1/2" * | M | výstup do topného systému 3/4" |
| * | po instalaci termostatického ventilu 3.018911 | ||
stáhnout rozměry kotle ve formátu dwg
| VICTRIX TERA 32 1 |
|||||

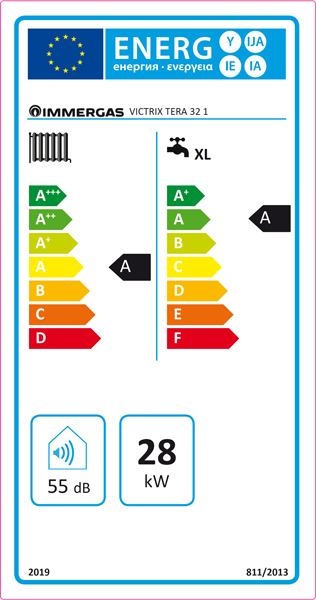

| Energetický štítek | |||||
|
|||||
| Základní údaje | |||||
| Kategorie |
II2H3B/P
|
||||
| Typ spotřebiče |
C13/23/33/43
|
||||
| Váha bez vody | kg |
35,5
|
|||
| Váha s vodou | kg |
37,9
|
|||
| Výška | mm |
748
|
|||
| Šířka | mm |
440
|
|||
| Hloubka | mm |
256
|
|||
| Příkon - výkon | |||||
| Min. - max. příkon | kW |
5,1-32,6
|
|||
| Min. - max. výkon - ohřev TUV | kW | 4,9-32,0 | |||
| Min. - max. výkon - vytápění | kW |
4,9-28,0
|
|||
| Účinnost | |||||
| Účinnost při 30% výkonu a tepelném spádu 80-60°C | % |
95,5
|
|||
| Účinnost při 100% výkonu a tepelném spádu 80-60°C | % |
97,5
|
|||
| Účinnost při 30% výkonu a tepelném spádu 50-30°C | % | 108,2 | |||
| Účinnost při 100% výkonu a tepelném spádu 50-30°C | % | 106,1 | |||
| Účinnost při 30% výkonu a tepelném spádu 40-30°C | % |
108,2
|
|||
| Účinnost při 100% výkonu a tepelném spádu 40-30°C | % |
107,9
|
|||
| Certifikát účinnosti EU 92/42 CEE | * |
****
|
|||
| Třída NOx | -- | 6 | |||
| Tepelná ztráta pláštěm kotle ZAP/VYP při spádu 80-60°C | % |
0,30/0,30
|
|||
| Komínová ztráta s hořákem ZAP/VYP při spádu 80-60°C | % |
2,20/0,02
|
|||
| Plynová část | |||||
| Vstupní tlak plynu G20/G31 | mbar |
20/37
|
|||
| Průměry trysek hlavního hořáku G20/G31 | mm |
6,00/4,30
|
|||
| Topný systém | |||||
| Max. tlak v topném systému | bar |
3
|
|||
| Max. teplota v topném systému | °C |
90
|
|||
| Rozsah regulace teploty v topném systému | °C |
20-85
|
|||
| Objem expanzní nádoby | l |
6,4
|
|||
| Přetlakování expanzní nádoby | bar |
1
|
|||
| Objem vody v kotli | l |
2,4
|
|||
| Využitelný výtlak čerpadla při 1000 l/hod |
m H2O
|
3,1
|
|||
| Výroba teplé vody | |||||
| Teplota teplé užitkové vody | °C |
30-60
|
|||
| Minimální tlak vody pro výrobu TUV | bar |
0,30
|
|||
| Minimální průtok vody při výrobě TUV | l/min. |
1,50
|
|||
| Množství TUV při Δ T = 30°C (stálý průtok) | l/min. |
16,5
|
|||
| Elektrické připojení | |||||
| Připojení na el. síť | V/Hz |
230/50
|
|||
| Proud | A |
0,76
|
|||
| Příkon celkový | W |
105
|
|||
| Příkon čerpadla | W |
51
|
|||
| Elektrické krytí |
IPX5D
|
||||
| Odvod spalin | |||||
| Uzavřená spalovací komora |
✔
|
||||
| Odvod spalin do komínu | mm |
--
|
|||
| Celkové množství spalin při max. výkonu | kg/hod |
51
|
|||
| Celkové množství spalin při min. výkonu | kg/hod | 9 | |||
| CO2 při min./max. výkonu | % |
8,60/9,50
|
|||
| Vážené NOx | mg/kWh |
35
|
|||
| Vážené CO | mg/kWh |
15
|
|||
| Teplota spalin při min./max. výkonu | °C |
53/58
|
|||
| Maximální teplota spalin | °C | 70 | |||
| Minimální tah komína | Pa |
--
|
|||
| Funkce kotle | |||||
| Elektronické zapalování |
✔
|
||||
| Elektronická modulace výkonu |
✔
|
||||
| Elektronické modulované čerpadlo (PWM) |
✔
|
||||
| Doběh čerpadla |
✔
|
||||
| Protizámrazový systém |
✔
|
||||
| Autodiagnostika na displeji kotle |
✔
|
||||
| Ekvitermní regulace v základní výbavě |
✔
|
||||
| Funkce vysoušení podlahy v základní výbavě |
✔
|
||||
| Regulace | |||||
| Prostorovým termostatem ON/OFF |
✔
|
||||
| Řídicí jednotkou CARV2 - drátové provedení |
✔ | ||||
| Řídicí jednotkou CARV2 - bezdrátové provedení |
✔ | ||||
| Wi-Fi modulem DOMINUS - vzdálená správa a řízení kotle | ✔ | ||||
| Multizónovou centrálou | ✔ | ||||
|
|
|
|
|
|
 |
|
|
|
|
 |
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
 |
|
|
|
|
|
|
|
|
|
|
|
|
|
 |
|
 |
|
 |
|
 |
|
|
|
|
 |
|
 |
|
 |
|
 |
|
|
|
