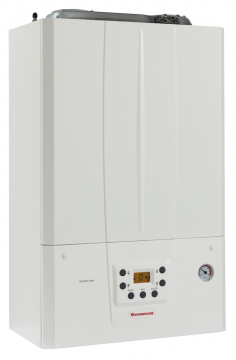

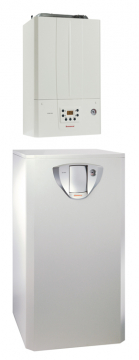

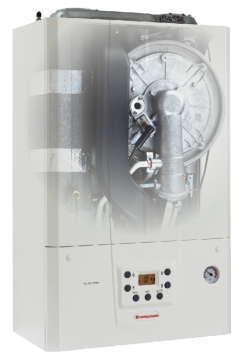

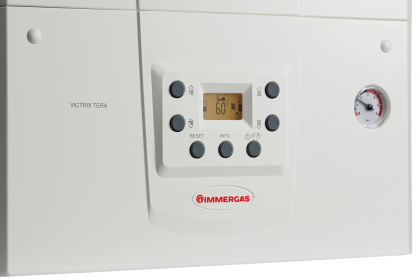

Immergas VICTRIX TERA 35 PLUS 1 je nástěnný kondenzační kotel s uzavřenou spalovací komorou o tepelných výkonech 6,1 - 32,0 kW v režimu vytápění a 6,1 - 37,9 kW při ohřevu TUV, pokud je instalován nepřímotopný zásobník TUV. Kotel je určen k vytápění s možností ohřevu TUV v nepřímotopném zásobníku.
Kotel VICTRIX TERA 35 PLUS 1 je vybaven modulovaným, energeticky úsporným čerpadlem. Po dopojení venkovní sondy (3.014083, volitelné příslušenství) je ekvitermní regulace v základní výbavě kotle. Ke kotli lze samozřejmě připojit řídicí jednotku CARV2 (v drátovém či v bezdrátovém provedení). Oba typy modulačních řídicích jednotek umožňují monitorování kotle a regulaci v závislosti na aktuálních klimatických podmínkách. Dále elektronika kotle umožňuje připojení zónových jednotek DIM ErP.
| VICTRIX TERA 35 PLUS 1 |
|||
| V | přívod el. proudu | RR | studená voda - plnění kotle 1/2" |
| G | přívod plynu 3/4" | SC | odvod kondenzátu |
| RU | zpátečka z okruhu bojleru 3/4" * | R | zpátečka z topného systému 3/4" |
| MU | výstup do okruhu bojleru 3/4" * | M | výstup do topného systému 3/4" |
| * | pokud je nepřímotopný bojler instalován | ||
stáhnout rozměry kotle ve formátu dwg
| VICTRIX TERA 35 PLUS 1 |
|||||
| Energetický štítek | |||||
|
|||||
| Základní údaje | |||||
| Kategorie |
II2H3P
|
||||
| Typ spotřebiče | B23/33/53p C13/13x/33/43/53/63/83/93 |
||||
| Váha bez vody | kg |
35,1
|
|||
| Váha s vodou | kg |
38,9
|
|||
| Výška | mm |
748
|
|||
| Šířka | mm |
440
|
|||
| Hloubka | mm |
256
|
|||
| Příkon - výkon | |||||
| Min. - max. příkon | kW |
6,3-39,0
|
|||
| Min. - max. výkon - ohřev TUV | kW | 6,1-37,9 | |||
| Min. - max. výkon - vytápění | kW |
6,1-32,0
|
|||
| Účinnost | |||||
| Účinnost při 30% výkonu a tepelném spádu 80-60°C | % |
96,5
|
|||
| Účinnost při 100% výkonu a tepelném spádu 80-60°C | % |
97,8
|
|||
| Účinnost při 30% výkonu a tepelném spádu 50-30°C | % | 104,3 | |||
| Účinnost při 100% výkonu a tepelném spádu 50-30°C | % | 105,3 | |||
| Účinnost při 30% výkonu a tepelném spádu 40-30°C | % |
107,1
|
|||
| Účinnost při 100% výkonu a tepelném spádu 40-30°C | % |
107,4
|
|||
| Třída NOx | -- | 6 | |||
| Tepelná ztráta pláštěm kotle ZAP/VYP při spádu 80-60°C | % |
0,24/0,40
|
|||
| Komínová ztráta s hořákem ZAP/VYP při spádu 80-60°C | % |
2,50/0,01
|
|||
| Plynová část | |||||
| Vstupní tlak plynu G20/G31 | mbar |
20/37
|
|||
| Průměry trysek hlavního hořáku G20/G31 | mm |
6,70/4,90
|
|||
| Topný systém | |||||
| Max. tlak v topném systému | bar |
3
|
|||
| Max. teplota v topném systému | °C |
90
|
|||
| Rozsah regulace teploty v topném systému | °C |
20-85
|
|||
| Objem expanzní nádoby | l |
7,1
|
|||
| Přetlakování expanzní nádoby | bar |
1
|
|||
| Objem vody v kotli | l |
3,8
|
|||
| Využitelný výtlak čerpadla při 1000 l/hod |
m H2O
|
1,7
|
|||
| Elektrické připojení | |||||
| Připojení na el. síť | V/Hz |
230/50
|
|||
| Proud | A |
0,95
|
|||
| Příkon celkový | W |
120
|
|||
| Příkon čerpadla | W |
54
|
|||
| Elektrické krytí | -- |
IPX5D
|
|||
| Odvod spalin | |||||
| Uzavřená spalovací komora |
✔
|
||||
| Odvod spalin do komínu | mm |
--
|
|||
| Celkové množství spalin při max. výkonu | kg/hod |
63
|
|||
| Celkové množství spalin při min. výkonu | kg/hod | 11 | |||
| CO2 při min./max. výkonu | % |
8,50/9,20
|
|||
| Vážené NOx | mg/kWh |
39
|
|||
| Vážené CO | mg/kWh |
68
|
|||
| Teplota spalin při min./max. výkonu | °C |
51/59
|
|||
| Maximální teplota spalin | °C | 75 | |||
| Minimální tah komína | Pa |
--
|
|||
| Funkce kotle | |||||
| Elektronické zapalování |
✔
|
||||
| Elektronická modulace výkonu |
✔
|
||||
| Elektronické modulované čerpadlo (PWM) |
✔
|
||||
| Doběh čerpadla |
✔
|
||||
| Protizámrazový systém |
✔
|
||||
| Autodiagnostika na displeji kotle |
✔
|
||||
| Ekvitermní regulace v základní výbavě |
✔
|
||||
| Funkce vyspošení podlahy v základní výbavě |
✔
|
||||
| Regulace | |||||
| Prostorovým termostatem ON/OFF |
✔
|
||||
| Řídicí jednotkou CARV2 - drátové provedení |
✔ | ||||
| Řídicí jednotkou CARV2 - bezdrátové provedení |
✔ | ||||
| Vzdálený dohled přes internet | ✔ | ||||
| Wi-Fi modulem DOMINUS | ✔ | ||||
| Multizónovou centrálou | ✔ | ||||
|
|
|
|
|
|
 |
|
|
|
|
 |
|
 |
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
 |
|
|
|
|
|
|
|
|
|
|
|
|
|
 |
|
 |
|
 |
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
