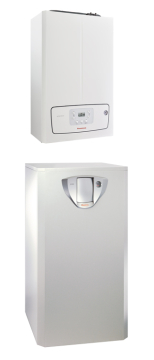

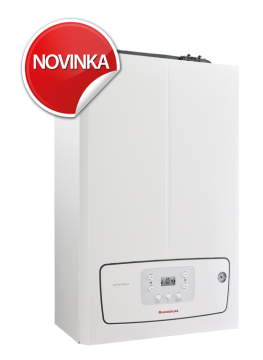

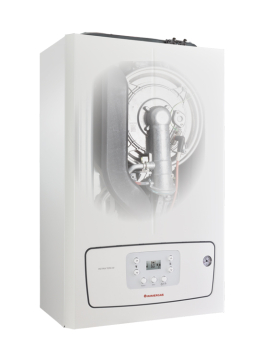

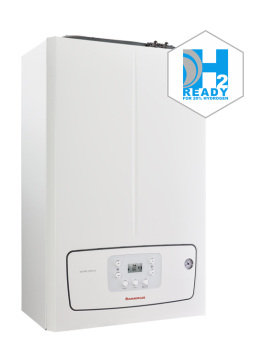

Immergas VICTRIX TERA V2 35 PLUS EU je nástěnný kondenzační kotel s uzavřenou spalovací komorou o tepelných výkonech 6,1 - 32,0 kW v režimu vytápění a 6,1 - 37,3 kW při ohřevu TUV, pokud je instalován nepřímotopný zásobník TUV. Kotel je určen k vytápění s možností ohřevu TUV v nepřímotopném zásobníku.

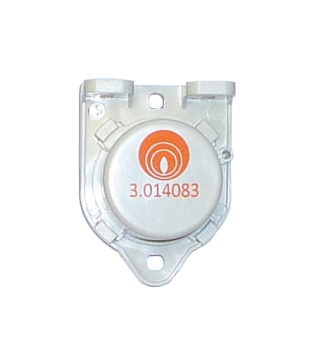

Kotel VICTRIX TERA V2 35 PLUS EU je vybaven modulovaným, energeticky úsporným čerpadlem. Po dopojení venkovní sondy (3.014083, volitelné příslušenství) je ekvitermní regulace v základní výbavě kotle. Ke kotli lze samozřejmě připojit řídicí jednotku CARV2 (v drátovém či v bezdrátovém provedení). Oba typy modulačních řídicích jednotek umožňují monitorování kotle a regulaci v závislosti na aktuálních klimatických podmínkách. Dále elektronika kotle umožňuje připojení zónových jednotek DIM ErP.

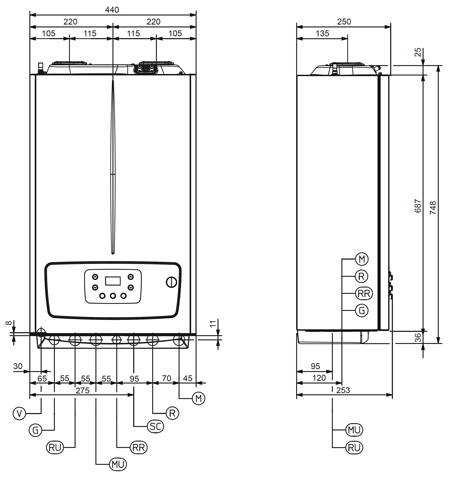

| VICTRIX TERA V2 35 PLUS EU |
|||
| V | přívod el. proudu | RR | studená voda - plnění kotle 1/2" |
| G | přívod plynu 3/4" | SC | odvod kondenzátu |
| RU | zpátečka z okruhu bojleru 3/4" * | R | zpátečka z topného systému 3/4" |
| MU | výstup do okruhu bojleru 3/4" * | M | výstup do topného systému 3/4" |
| * | pokud je nepřímotopný bojler instalován | ||
stáhnout rozměry kotle ve formátu dwg
| VICTRIX TERA V2 35 PLUS EU |
|||||
| Energetický štítek | |||||
|
|||||
| Základní údaje | |||||
| Kategorie |
II2H3P
|
||||
| Typ spotřebiče | B23/33/53p C13/13x/33/43/53/63/83/93 |
||||
| Váha bez vody | kg |
36,8
|
|||
| Váha s vodou | kg |
40,6
|
|||
| Výška | mm |
748
|
|||
| Šířka | mm |
440
|
|||
| Hloubka | mm |
253
|
|||
| Příkon - výkon | |||||
| Min. - max. příkon | kW |
6,3-38,3
|
|||
| Min. - max. výkon - ohřev TUV | kW | 6,1-37,3 | |||
| Min. - max. výkon - vytápění | kW |
6,1-32,0
|
|||
| Účinnost | |||||
| Účinnost při min. / max. výkonu a tepelném spádu 80-60°C | % |
96,8 / 97,7
|
|||
| Účinnost při min. / max. výkonu a tepelném spádu 50-30°C | % |
105,6 / 104,8
|
|||
| Účinnost při min. / max. výkonu a tepelném spádu 40-30°C | % | 107,1 / 106,6 | |||
| Třída NOx | -- | 6 | |||
| Tepelná ztráta pláštěm kotle s hořákem VYP/ZAP při spádu 80-60°C | W | 93,9 / 32,0 | |||
| Tepelná ztráta v komíně s hořákem VYP/ZAP při spádu 80-60°C | W | 3,6 / 705,0 | |||
| Plynová část | |||||
| Vstupní tlak plynu G20/G31 | mbar |
20 / 37
|
|||
| Průměry trysek hlavního hořáku G20/G31 | mm |
6,6 / 4,9
|
|||
| Topný systém | |||||
| Max. tlak v topném systému | bar |
3
|
|||
| Max. teplota v topném systému | °C |
90
|
|||
| Rozsah regulace teploty v topném systému | °C |
20-85
|
|||
| Objem expanzní nádoby | l |
7,3
|
|||
| Přetlakování expanzní nádoby | bar |
1
|
|||
| Objem vody v kotli | l |
3,8
|
|||
| Využitelný výtlak čerpadla při 1000 l/hod |
kPa
|
31,6
|
|||
| Elektrické připojení | |||||
| Připojení na el. síť | V/Hz |
230/50
|
|||
| Proud | A |
1,0
|
|||
| Příkon celkový | W |
130
|
|||
| Příkon čerpadla - dle režimu | W |
15 - 60
|
|||
| Elektrické krytí | -- |
IPX5D
|
|||
| Odvod spalin | |||||
| Uzavřená spalovací komora |
✔
|
||||
| Celkové množství spalin při max. výkonu TUV | kg/hod |
63
|
|||
| Celkové množství spalin při max. výkonu VYTÁPĚNÍ | kg/hod | 54 | |||
| Celkové množství spalin při min. výkonu | kg/hod | 10 | |||
| CO2 při min. / max. výkonu | % |
8,5 / 9,0
|
|||
| Vážené NOx | mg/kWh |
28,0
|
|||
| Vážené CO | mg/kWh |
17,2
|
|||
| Teplota spalin při min. / max. výkonu | °C |
64 / 77
|
|||
| Maximální teplota spalin | °C | 80 | |||
| Funkce kotle | |||||
| Elektronické zapalování |
✔
|
||||
| Elektronická modulace výkonu |
✔
|
||||
| Elektronické modulované čerpadlo (PWM) |
✔
|
||||
| Doběh čerpadla |
✔
|
||||
| Protizámrazový systém |
✔
|
||||
| Autodiagnostika na displeji kotle |
✔
|
||||
| Ekvitermní regulace v základní výbavě |
✔
|
||||
| Regulace okruhu ohřevu TUV v základní výbavě |
✔
|
||||
| Funkce vysoušení podlahy v základní výbavě |
✔
|
||||
| H2READY |
✔
|
||||
| Regulace | |||||
| Prostorovým termostatem ON/OFF |
✔
|
||||
| Řídicí jednotkou CARV2 - drátové provedení |
✔ | ||||
| Řídicí jednotkou CARV2 - bezdrátové provedení |
✔ | ||||
| Wi-Fi modulem DOMINUS V2 - vzdálená správa a řízení kotle | ✔ | ||||
| Multizónovou centrálou | ✔ | ||||
| Zónovou centrálou V2 | ✔ | ||||
|
|
|
|
|
|
 |
|
|
|
|
 |
|
 |
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
 |
|
 |
|
|
|
|
|
|
|
|
|
|
|
|
|
 |
|
 |
|
 |
|
|
|
|
 |
|
 |
|
 |
|
 |
|
|
|
