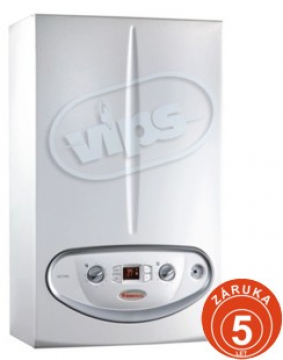

Immergas VICTRIX X 12 kW je nástěnný kondenzační kotel s uzavřenou spalovací komorou o tepelném výkonu 1,9 - 12 kW určený k vytápění s možností ohřevu TUV v nepřímotopném stacionárním zásobníku.
Dokonale vyvážené spalování značnou měrou přispívá k nízkému obsahu NOx a CO ve spalinách. Kotle VICTRIX X kW využívají novou technologii kondenzace, díky které se zvýšila účinnost a snížila spotřeba. Elektronická výbava kotle dovoluje připojit řídicí jednotky ARC Uni nebo CARV2, které umožňují monitorování kotle, dálkové ovládání a regulaci v závislosti na aktuálních klimatických podmínkách. Dále elektronika umožňuje připojení zónových jednotek DIMV2 nebo samostatnou zónovou centrálu.
Legenda:
* pokud je nepřímotopný bojler TUV instalován
| VICTRIX X 12 kW | ||
| Základní údaje | ||
| Kategorie |
II2H3B/P
|
|
| Typ spotřebiče |
C12
|
|
| Váha bez vody | kg |
36,5
|
| Váha s vodou | kg |
39,5
|
| Výška | mm |
795
|
| Šířka | mm |
440
|
| Hloubka | mm |
250
|
| Příkon - výkon | ||
| Min. - max. příkon | kW |
2,0 - 12,3
|
| Min. - max. výkon | kW |
1,9 - 12,0
|
| Účinnost | ||
| Účinnost při 30% výkonu a tepelném spádu 80-60°C | % | 93,2 |
| Účinnost při 100% výkonu a tepelném spádu 80-60°C | % | 97,8 |
| Účinnost při 30% výkonu a tepelném spádu 40-30°C | % |
106,9
|
| Účinnost při 100% výkonu a tepelném spádu 40-30°C | % |
107,0
|
| Certifikát účinnosti D.P.R. 660/96 | * |
****
|
| Tepelná ztráta pláštěm kotle ZAP/VYP při spádu 80-60°C | % |
0,30/0,89
|
| Komínová ztráta s hořákem ZAP/VYP při spádu 80-60°C | % |
2,00/0,02
|
| Plynová část | ||
| Vstupní tlak plynu G20/G31 | mbar |
20/37
|
| Průměry trysek hlavního hořáku G20/G31 | mm |
3,70/2,80
|
| Topný systém | ||
| Max. tlak v topném systému | bar |
3
|
| Max. teplota v topném systému | °C |
90
|
| Rozsah regulace teploty v topném systému - nastavení 1 | °C |
25-85
|
| Rozsah regulace teploty v topném systému - nastavení 2 | °C |
25-50
|
| Elektrické připojení | ||
| Připojení na el. síť | V/Hz |
230/50
|
| Proud | A |
0,58
|
| Příkon celkový | W |
115
|
| Příkon čerpadla | W |
83
|
| Elektrické krytí |
IPX4D
|
|
| Odvod spalin | ||
| Uzavřená spalovací komora |
x
|
|
| Odvod spalin do komínu | mm |
--
|
| Celkové množství spalin při max. výkonu | kg/hod |
42
|
| Celkové množství spalin při min. výkonu | kg/hod |
5
|
| CO2 při min/max výkonu | % |
8,90/9,50
|
| CO při 0% 02 při min/max výkonu | mg/kWh |
4/145
|
| NOx při 0% 02 při min/max výkonu | mg/kWh |
10/15
|
| Teplota spalin při min/max výkonu | °C |
48/58
|
| Minimální tah komína | Pa |
--
|
| Třída NOx |
5
|
|
| Funkce kotle | ||
| Řízení kotle mikroprocesorem |
x
|
|
| Elektronické zapalování |
x
|
|
| Elektronická modulace výkonu |
x
|
|
| Doběh čerpadla |
x
|
|
| Protizámrazový systém |
x
|
|
| Autodiagnostika na displeji kotle |
x
|
|
| Ekvitermní regulace v základní výbavě |
x
|
|
| Regulace | ||
| Prostorovým termostatem |
x
|
|
| Řídicí jednotkou CARV2 | x | |
| Řídicí jednotkou ARC Uni |
x
|
|
| Zónovou centrálou |
x
|
|
| Regulace teploty analog. signálem 0 - 5 V | x | |
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
 |
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
