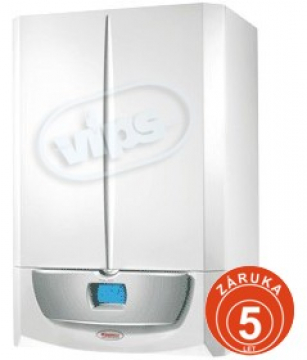

Immergas VICTRIX Zeus Superior 26 kW je nástěnný kondenzační kotel s uzavřenou spalovací komorou o tepelném výkonu 4 - 26 kW určený k vytápění a ohřevu TUV ve vestavěném nerezovém bojleru o objemu 54 litrů.
Kotle VICTRIX Zeus Superior kW využívají novou technologii kondenzace, díky které se zvýšila účinnost a snížila spotřeba.
Díky elektronickému vybavení lze připojit řídicí jednotku Super CAR, která umožňuje monitorování kotle, dálkové ovládání a regulaci v závislosti na aktuálních klimatických podmínkách. Dále umožňuje připojení zónových jednotek DIMV2 nebo samostatnou zónovou centrálu.
Legenda:
| VICTRIX ZEUS Superior 26 kW | ||
| Základní údaje | ||
| Kategorie |
II2H3+
|
|
| Typ spotřebiče |
C12
|
|
| Váha bez vody | kg |
70
|
| Váha s vodou | kg |
128
|
| Výška | mm |
900
|
| Šířka | mm |
600
|
| Hloubka | mm |
450
|
| Příkon - výkon | ||
| Min. - max. příkon | kW |
4,5-26,9
|
| Min. - max. výkon | kW |
4-26
|
| Účinnost | ||
| Účinnost při 30% výkonu a tepelném spádu 80-60°C | % | 96,7 |
| Účinnost při 100% výkonu a tepelném spádu 80-60°C | % | 101,1 |
| Účinnost při 30% výkonu a tepelném spádu 40-30°C | % | 106,5 |
| Účinnost při 100% výkonu a tepelném spádu 40-30°C | % | 107,3 |
| Certifikát účinnosti EU 92/42 CEE | * |
****
|
| Třída NOx | -- | 5 |
| Tepelná ztráta pláštěm kotle ZAP/VYP při spádu 80-60°C | % |
0,79/0,63
|
| Komínová ztráta s hořákem ZAP/VYP při spádu 80-60°C | % |
0,02/0,21
|
| Plynová část | ||
| Vstupní tlak plynu G20/G31 | mbar |
20/37
|
| Průměry trysek hlavního hořáku G20/G31 | mm |
5,0/3,8
|
| Topný systém | ||
| Max. tlak v topném systému | bar |
3
|
| Max. teplota v topném systému | °C |
90
|
| Rozsah regulace teploty v topném systému - nastavení 1 | °C |
25-85
|
| Rozsah regulace teploty v topném systému - nastavení 2 | °C |
25-50
|
| Objem expanzní nádoby | l |
10
|
| Přetlakování expanzní nádoby | bar |
0,8
|
| Objem vody v kotli | l |
3,5
|
| Využitelný výtlak čerpadla při 1000 l/hod |
m H2O
|
2,3
|
| Výroba teplé vody - bojler 54 litrů | ||
| Teplota teplé užitkové vody | °C |
30-60
|
| Minimální tlak vody pro výrobu TUV | bar |
0,3
|
| Max. tlak okruhu TUV | bar |
8
|
| Specifický průtok "D" dle EN 625 | l/min. |
16,0
|
| Množství TUV při Δ T = 30°C (stálý průtok) | l/min. |
13,1
|
| Elektrické připojení | ||
| Připojení na el. síť | V/Hz |
230/50
|
| Proud | A |
0,75
|
| Příkon celkový | W |
128
|
| Příkon čerpadla | W |
83
|
| Elektrické krytí | -- | IPX5D |
| Odvod spalin | ||
| Uzavřená spalovací komora |
x
|
|
| Odvod spalin do komínu | mm |
--
|
| Celkové množství spalin při max. výkonu | kg/hod |
39
|
| Celkové množství spalin při min. výkonu | kg/hod |
8
|
| CO2 při min/max výkonu | % |
9,2/9
|
| CO při 0% 02 při min/max výkonu | ppm |
89/5
|
| NOx při 0% 02 při min/max výkonu | ppm |
36/12
|
| Teplota spalin při min/max výkonu | °C |
38/43
|
| Minimální tah komína | Pa |
--
|
| Funkce kotle | ||
| Řízení kotle mikroprocesorem |
x
|
|
| Elektronické zapalování |
x
|
|
| Elektronická modulace výkonu |
x
|
|
| Doběh čerpadla |
x
|
|
| Protizámrazový systém |
x
|
|
| Autodiagnostika na displeji kotle |
x
|
|
| Ekvitermní regulace v základní výbavě |
x
|
|
| Regulace | ||
| Prostorovým termostatem |
x
|
|
| Jednotkou Super CAR a venkovní sondou |
x
|
|
| Zónovou centrálou |
x
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
