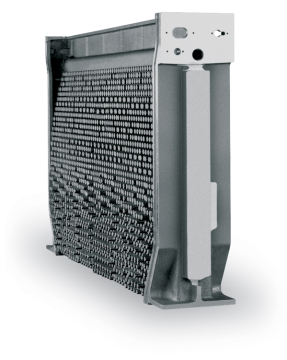

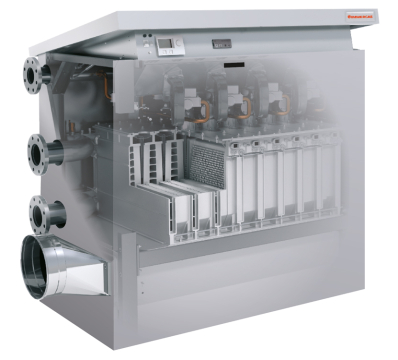

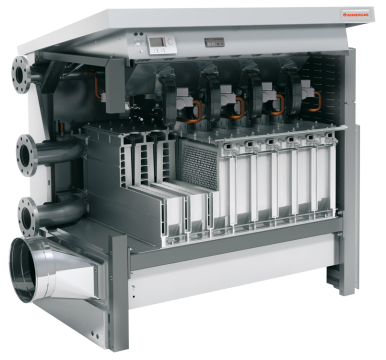

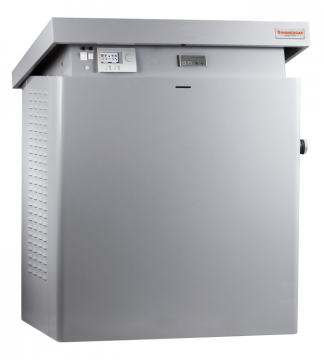

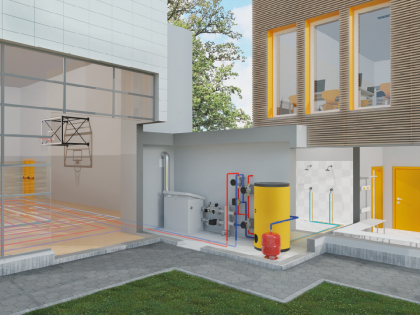

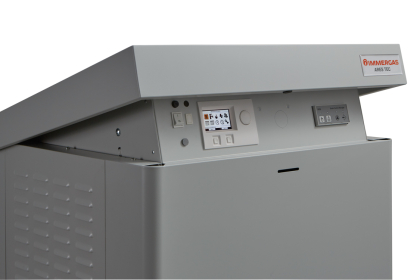

Immergas ARES 350 Tec ErP je stacionární kondenzační plynový kotel určený pro vytápění. Kotlové těleso je složeno z několika nezávislých topných modulů odlitých ze slitiny hliníku, křemíku a hořčíku, která zajišťuje výborný přenos tepla a tichý provoz kotle. Počet topných modulů – 7.

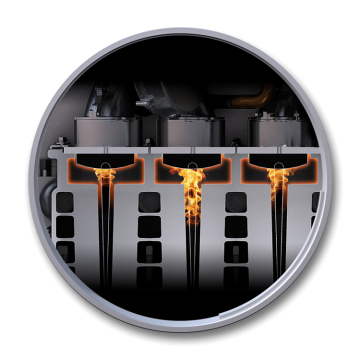

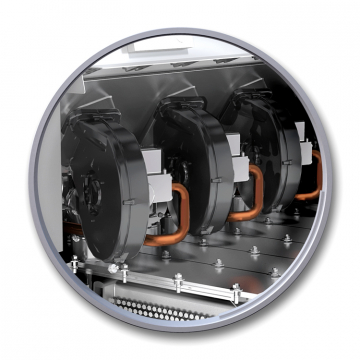

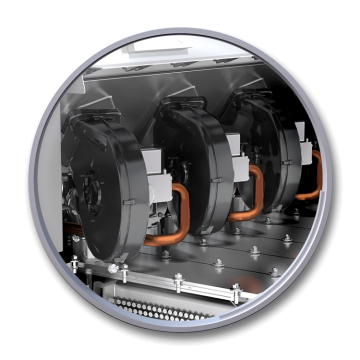

Díky této konstrukci kotel nabízí nejen neobvykle široký modulační rozsah, ale také velmi spolehlivý provoz (v případě poruchy jednoho modulu jej nahradí další moduly kotle). Každý topný modul kotle je schopen fungovat nezávisle a je vybaven elektronickým zapalováním, ionizační kontrolou plamene, teplotním čidlem, elektronicky řízeným ventilátorem spalovacího vzduchu, automaticky regulovatelným plynovým ventilem (pneumatická regulace), speciálním radiačním hořákem s úplným premixem, řídicí a zabezpečovací elektronikou, ovládacími a zabezpečovacími prvky včetně signalizace.
Kotel je možno nainstalovat buď samostatně, nebo do kaskády (max. sestava 8 kotlů). Kotle zapojené v kaskádě lze ovládat nadřazeným kaskádním regulátorem, který rozhoduje o počtu aktivních kotlů, jejich výkonu a zároveň zabezpečuje jejich střídání.
Regulace kotle v základní výbavě umožňuje ovládat ohřev TUV a jeden přímý topný okruh. Dále je součástí základní dodávky kotle také jeden multifunkční modul SHC, který může být nakonfigurován pro ovládání dalších spotřebních okruhů (například 2x směšovaný topný okruh, nebo 3x přímý okruh atd.). Pokud je třeba lze regulační možnosti rozšířit přidáním dalších multifunkčních modulů SHC z příslušenství ke kotli. Na jedné instalaci mohou být celkem maximálně 4 multifunkční moduly SHC.
Pohled z čela |
------------ | Pohled zprava |
(přípojky z pravé strany - osazeno z výroby) |
Pohled zleva | Pohled shora | |
ARES 350 Tec ErP |
|||
G | připojení plynu 2" | L | 1 300 mm |
M | výstup do topného systému 2 1/2" | L1 | 1 242 mm |
R | zpátečka z topného systému 2 1/2" | ∅ hrdla odtahu spalin | 200 mm |
S odvod kondenzátu | 40 mm | ||
stáhnout vnější a připojovací rozměry ARES 350 Tec ErP ve formátu dwg
ARES 350 Tec ErP |
||
Základní údaje | ||
Kategorie |
II2H3P
|
|
Počet topných modulů | ks | 7 |
Váha kotle včetně obalu | kg | 419 |
Objem vody v kotli | l | 30,6 |
Maximální produkce kondenzátu | kg/h | 56,1 |
Hlučnost | dB(A) | < 49 |
Výška | mm | 1 150 |
Šířka včetně ovládacího panelu | mm |
1 300
|
Šířka základny | mm | 1 242 |
Hloubka včetně ovládacího panelu | mm | 770 |
Hloubka základny | mm | 705 |
Příkon | ||
Minimální tepelný příkon | kW |
12,0
|
Maximální tepelný příkon | kW | 348,0 |
Výkon | ||
Minimální tepelný výkon (80/60°C) | kW |
11,7
|
Maximální tepelný výkon (80/60°C) | kW |
341,8
|
Minimální tepelný výkon (50/30°C) | kW |
12,8
|
Maximální tepelný výkon (50/30°C) | kW |
354,6
|
Účinnost | ||
Účinnost při min. výkonu (80/60°C) | % | 97,2 |
Účinnost při max. výkonu (80/60°C) | % | 98,2 |
Účinnost při min. výkonu (50/30°C) | % | 106,5 |
Účinnost při max. výkonu (50/30°C) | % | 101,9 |
Certifikát účinnosti EU 92/42 EHS | * |
****
|
Ztráta pláštěm kolte při zapnutém hořáku | % | 0,1 |
Ztráta pláštěm kotle při vypnutém hořáku | % | 0,1 |
Plynová část | ||
Vstupní tlak plynu G20/G31 | mbar |
20/37
|
Spotřeba Z.P. (G20) při min. výkonu | m3/h | 1,3 |
Spotřeba Z.P. (G20) při max. výkonu | m3/h | 36,8 |
Spotřeba propanu (G31) při min. výkonu | kg/h | 0,93 |
Spotřeba propanu (G31) při max. výkonu | kg/h | 27,1 |
Topný systém | ||
Minimální tlak v topném systému | bar |
0,5
|
Maximální tlak v topném systému | bar |
6,0
|
Maximální teplota v topném systému | °C |
90
|
Rozsah regulace teploty v topném systému | °C |
25-85
|
Elektrické připojení | ||
Připojení na el. síť | V/Hz |
230/50
|
Pojistka vstupního napájení | A |
4
|
Instalovaný elektrický příkon | W |
507
|
Spotřeba v režimu STAND-BY | W | 10 |
Elektrické krytí |
IPX5D
|
|
Odtah spalin | ||
Uzavřená spalovací komora |
✔
|
|
Průměr hrdla odtahu spalin | mm |
200
|
Max. dostupný přetlak na hrdle spalin | Pa | 100 |
Hmotnostní tok spalin při max. výkonu | kg/h | 568,8 |
Teplota spalin | °C | 49,1 |
Max. dostupný přetlak na hrdle spalin | Pa | 100 |
CO při 0 % 02 | ppm |
< 77
|
NOx při 0 % 02 | ppm |
< 44
|
Vážené NOx - dle EN 15420 | mg/kWh | 53,8 |
Třída NOx | -- | 6 |
Funkce kotle | ||
Řízení kotle mikroprocesorem |
✔
|
|
Elektronické zapalování a řízení topných modulů |
✔
|
|
Elektronická modulace výkonu všech top. modulů |
✔
|
|
Protizámrazový systém |
✔
|
|
Autodiagnostika na displeji kotle |
✔
|
|
Možnost připojení okruhu TUV včetně regulace |
✔
|
|
Možnost provozu kotle v kaskádě (až 8 kotlů) |
✔
|
|
Možnost řízení čerpadla signálem 0 - 10 V | ✔ | |
Ekvitermní regulace v základní výbavě kotle |
✔
|
|
Venkovní sonda v základní výbavě | ✔ | |
Variabilní připojení plynu a topné soustavy (zleva / zprava) | ✔ | |
Variabilní připojení komína (zleva / zprava / ze zadní části kotle) | ✔ | |
BIM READY | ✔ | |

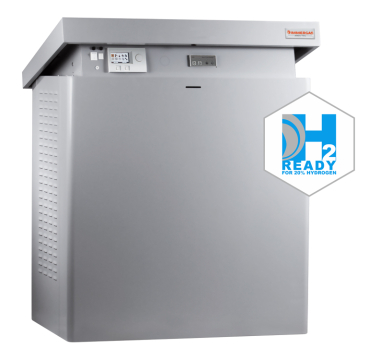

H2READY | ✔ | |
Regulace | ||
Prostorový termostat |
✔
|
|
Multifunkční modul SHC |
✔
|
|
Kaskádová a řídicí regulace HSCP (až 8 kotlů) |
✔
|
|
Regulace teploty analog. signálem 0 - 10 V |
✔
|
|
Regulace pomocí protokolu MODBUS RTU | ✔ | |
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
