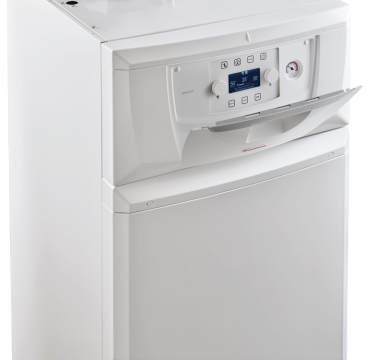

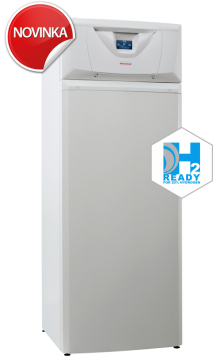

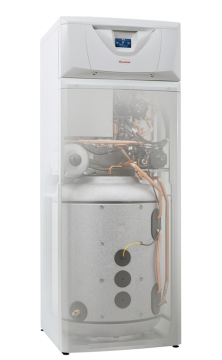

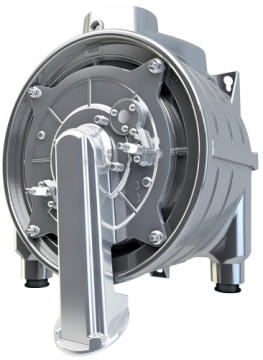

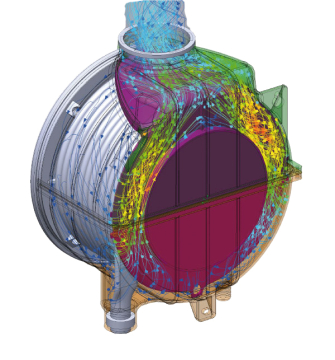

Immergas HERCULES 35 ABT je stacionární kondenzační kotel s uzavřenou spalovací komorou a nuceným odvodem spalin o tepelném výkonu 2,8 - 33,8 kW, určený k vytápění a ohřevu TUV ve vestavěném nerezovém zásobníku o objemu 120 litrů. Kotel kombinuje výhody kondenzační technologie s možností rozdělení topného systému do několika nezávislých zón. Kotel je uspořádán vertikálně, ve vrchní části je spalovací komora, ve spodní části se nachází nerezový zásobník TUV.

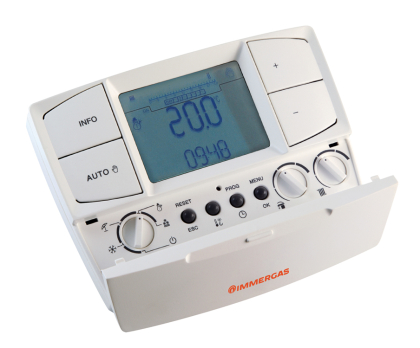

Vyspělá elektronika kotle umožňuje nastavení časových programů pro ohřev TUV a vytápění bez nutnosti instalace řídicí jednotky. Ke kotli lze samozřejmě připojit řídicí jednotku CARV2 (v drátovém či v bezdrátovém provedení). Oba typy modulačních řídicích jednotek umožňují monitorování kotle a regulaci v závislosti na aktuálních klimatických podmínkách. Kotel je již z výroby vybaven digitální zónovou centrálou včetně energeticky úsporných oběhových čerpadel a směšovacích ventilů.
Díky této výbavě kotel umožňuje provoz jedné radiátorové a jedné podlahové zóny. Po připojení speciální rozšiřující sady (volitelné) je možné vytápět další jednu nezávislou podlahovou zónu. Zásobník TUV po připojení rozšiřující solární sady (volitelné) je možné dohřívat solární energií.

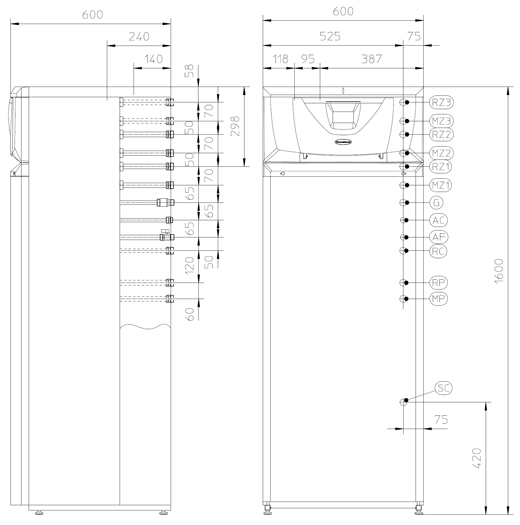

| HERCULES 35 ABT | |||
| RZ3 | zpátečka z podlahového systému 1" (zóna 3)* | G | přívod plynu 1/2" |
| MZ3 | výstup do podlahového systému 1" (zóna 3)* | AC | výstup teplé užitkové vody 3/4" |
| RZ2 | zpátečka z podlahového systému 1" (zóna 2) | AF | vstup SV 3/4" |
| MZ2 | výstup do podlahového systému 1" (zóna 2) | RC | cirkulace TUV 3/4" * |
| RZ1 | zpátečka z topného systému 3/4" (zóna 1) | RP | zpátečka do solárních panelů 3/4" * |
| MZ1 | výstup do topného systému 3/4" (zóna 1) | MP | výstup ze solárních panelů 3/4" * |
| * | volitelné příslušenství | SC | odvod kondenzátu |
stáhnout rozměry kotle ve formátu dwg

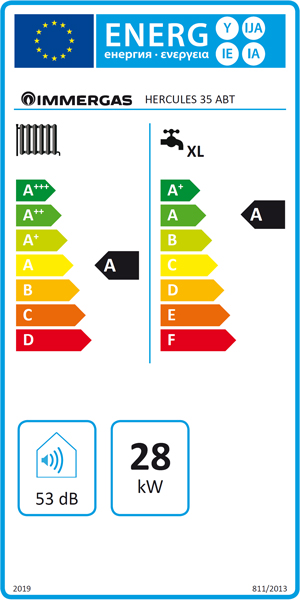

| HERCULES 35 ABT | |||||
| Energetický štítek | |||||
|
|||||
| Základní údaje | |||||
| Kategorie |
II2H3P
|
||||
| Typ spotřebiče |
B23/23p/33/53/53p
C13/33/43/53/63/83/93
C13x/33x/43x/53x/63x/83x/93x
|
||||
| Váha bez vody | kg |
121,0
|
|||
| Váha s vodou | kg |
267,5
|
|||
| Výška | mm |
1 600
|
|||
| Šířka | mm |
600
|
|||
| Hloubka | mm |
600
|
|||
| Příkon - výkon | |||||
| Min. - max. příkon - ohřev TUV | kW | 3,0-34,9 | |||
| Min. - max. příkon - VYTÁPĚNÍ | kW | 3,0-29,0 | |||
| Min. - max. výkon - ohřev TUV | kW | 2,8-33,9 | |||
| Min. - max. výkon - VYTÁPĚNÍ | kW | 2,8-28,2 | |||
| Účinnost | |||||
| Sezonní energetická účinnost VYTÁPĚNÍ Ƞs | % |
94
|
|||
| Energetická účinnost ohřevu TUV Ƞwh | % |
82
|
|||
| Normovaný stupeň využití při tepelném spádu 40-30°C (max./min.) | % | 106,5 / 108,0 | |||
| Normovaný stupeň využití při tepelném spádu 50-30°C (max./min.) | % | 105,0 / 103,7 | |||
| Normovaný stupeň využití při tepelném spádu 80-60°C (max./min.) | % | 97,1 / 94,3 | |||
| Využitelná tep. účinnost při 100 % výkonu (Ƞ100) dle UNI EN 15502-1 |
% | 97,3 | |||
| Využitelná tep. účinnost při 30 % výkonu (Ƞ30) dle UNI EN 15502-1 |
% | 109,7 | |||
| Třída NOx | -- | 6 | |||
| Tepelná ztráta pláštěm kotle s hořákem VYP/ZAP při spádu 80-60°C | % | 0,61 / 0,63 | |||
| Tepelná ztráta v komíně s hořákem VYP/ZAP při spádu 80-60°C | % | 0,01 / 2,27 | |||
| Plynová část | |||||
| Vstupní tlak plynu G20/G31 | mbar |
20 / 37
|
|||
| Průměr trysky hořáku G20/G31 | mm |
5,7 / 5,7
|
|||
| Spotřeba Z.P. (max. výkon TUV/VYTÁPĚNÍ/min. výkon) | m3/hod. | 3,69 / 3,07 / 0,32 | |||
| Spotřeba LPG (max. výkon TUV/VYTÁPĚNÍ/min. výkon) | kg/hod. | 2,71 / 2,25 / 0,23 | |||
| Topný systém | |||||
| Max. tlak v topném systému | bar |
3
|
|||
| Max. teplota v topném systému | °C |
90
|
|||
| Rozsah regulace teploty v topném systému | °C |
20-85
|
|||
| Celkový objem expanzní nádoby | l |
12,0
|
|||
| Využitelný objem expanzní nádoby | l |
6,1
|
|||
| Přetlakování expanzní nádoby | bar |
1
|
|||
| Objem vody v kotli | l |
9,5
|
|||
| Ohřev teplé vody - bojler 120 litrů |
|||||
| Rozsah teploty teplé užitkové vody | °C |
10-60
|
|||
| Minimální tlak vody pro ohřev TUV | bar |
0,3
|
|||
| Maximální tlak okruhu TUV | bar |
8,0
|
|||
| Objem expanzní nádoby okruhu TUV | l |
5,0
|
|||
| Množství TUV při ΔT=30°C (stálý průtok) | l/min. |
16,5
|
|||
| Množství TUV při ΔT=30°C (prvních 10 minut) | l/min. | 21,5 | |||
| Elektrické připojení | |||||
| Připojení na elektrickou síť | V/Hz |
230/50
|
|||
| Jmenovitý elektrický příkon | A |
1,6
|
|||
| Instalovaný elektrický výkon | W |
220
|
|||
| Příkon oběhového čerpadla - dle režimu | W | 15 - 75 | |||
| Stupeň elektrického krytí | -- |
IPX5D
|
|||
| Index energetické účinnosti čerpadla (EEI) | -- |
≤ 0,20 - část 3
|
|||
| Odvod spalin | |||||
| Uzavřená spalovací komora |
✔
|
||||
| Integrovaná klapka spalin |
✔
|
||||
| Celkové množství spalin při max. výkonu - ohřev TUV | kg/hod. |
59,0
|
|||
| Celkové množství spalin při max. výkonu - VYTÁPĚNÍ | kg/hod. | 49,0 | |||
| Celkové množství spalin při min. výkonu | kg/hod. | 5,0 | |||
| CO2 při min./zapal./max. výkonu - Z.P. | % |
10,0 / 10,7 / 10,3
|
|||
| Vážené NOx | mg/kWh |
21
|
|||
| Vážené CO | mg/kWh |
16
|
|||
| Teplota spalin při min./max. výkonu | °C |
66 / 71
|
|||
| Maximální teplota spalin | °C | 120 | |||
| Výtlak ventilátoru při min./max. výkonu | Pa |
2 / 268
|
|||
| Funkce kotle | |||||
| Elektronické zapalování |
✔
|
||||
| Elektronická modulace výkonu |
✔
|
||||
| Systém adaptivního řízení spalování | ✔ | ||||
| Elektronické modulované čerpadlo (PWM) | ✔ | ||||
| Přehledné MENU kotle v češtině | ✔ | ||||
| Teplotní a časové řízení okruhů TUV a VYTÁPĚNÍ | ✔ | ||||

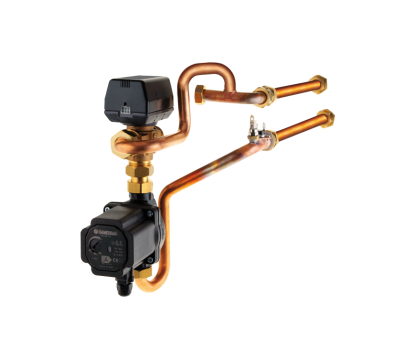

| Možnost instalace rozšiřující hydraulické sady podlahové zóny |
✔
|
||||
| Doběh čerpadla |
✔
|
||||
| Protizámrazový systém |
✔
|
||||
| Autodiagnostika na displeji kotle |
✔
|
||||
| Ekvitermní regulace v základní výbavě |
✔
|
||||
| Funkce vysoušení podlahy v základní výbavě |
✔
|
||||
| Jedna radiátorová (MZ1-RZ1) a jedna podlahová zóna (MZ2-RZ2) v základní výbavě |
✔
|
||||
| H2READY |
✔
|
||||
| Regulace | |||||
| Prostorovým termostatem ON/OFF |
✔
|
||||

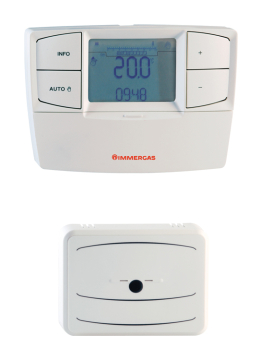

| Řídicí jednotkou CARV2 - drátové provedení | ✔ | ||||
| Řídicí jednotkou CARV2 - bezdrátové provedení |
✔ | ||||

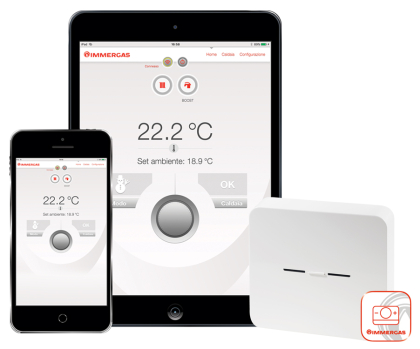

| Wi-Fi modulem DOMINUS V2 - vzdálená správa a řízení kotle |
✔
|

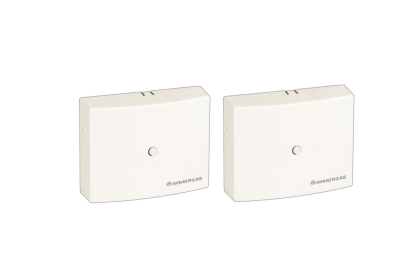

||||
| Bezdrátovou zónovou centrálou |
✔
|
||||
| Řízení protokolem MODBUS |
✔
|
||||
 |
|
 |
|
 |
|
 |
|
 |
|
 |
|
 |
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
 |
|
|
|
|
 |
|
 |
|
 |
|
 |
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
