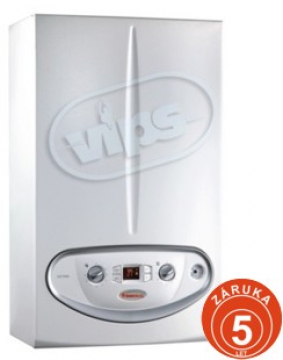

Immergas VICTRIX 26 kW je nástěnný kondenzační kotel s uzavřenou spalovací komorou o tepelném výkonu 3 - 26 kW určený k vytápění a průtokovému ohřevu TUV. Dokonale vyvážené spalování značnou měrou přispívá k nízkému obsahu NOx a CO ve spalinách.
Kotle VICTRIX kW využívají novou technologii kondenzace, díky které se zvýšila účinnost a snížila spotřeba. Nová elektronická výbava dovoluje připojit řídicí jednotky ARC Uni nebo CARV2, které umožňují monitorování kotle, dálkové ovládání a regulaci v závislosti na aktuálních klimatických podmínkách.
Dále elektronika kotle umožňuje připojení zónových jednotek DIMV2 nebo samostatnou zónovou centrálu.

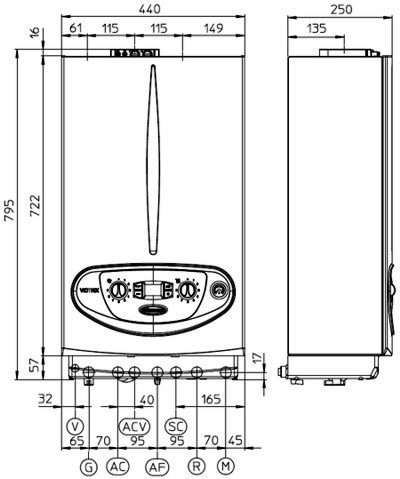

Legenda:
* po instalaci termostatického ventilu 3.018911
| VICTRIX 26 kW | ||
| Základní údaje | ||
| Kategorie |
II2H3B/P
|
|
| Typ spotřebiče |
C13/23/33/43
|
|
| Váha bez vody | kg |
39,0
|
| Váha s vodou | kg |
42,4
|
| Výška | mm |
795
|
| Šířka | mm |
440
|
| Hloubka | mm |
250
|
| Příkon - výkon | ||
| Min. - max. příkon | kW |
3,2-26,7
|
| Min. - max. výkon | kW |
3-26
|
| Účinnost | ||
| Účinnost při 30% výkonu a tepelném spádu 80-60°C | % |
94,9
|
| Účinnost při 100% výkonu a tepelném spádu 80-60°C | % |
97,8
|
| Účinnost při 30% výkonu a tepelném spádu 40-30°C | % |
107,1
|
| Účinnost při 100% výkonu a tepelném spádu 40-30°C | % |
108,1
|
| Certifikát účinnosti D.P.R. 660/96 | * |
****
|
| Třída NOx | -- | 5 |
| Tepelná ztráta pláštěm kotle ZAP/VYP při spádu 80-60°C | % |
0,50/0,41
|
| Komínová ztráta s hořákem ZAP/VYP při spádu 80-60°C | % |
0,02/2,00
|
| Plynová část | ||
| Vstupní tlak plynu G20/G31 | mbar |
20/37
|
| Průměry trysek hlavního hořáku G20/G31 | mm |
5,60/4,00
|
| Topný systém | ||
| Max. tlak v topném systému | bar |
3
|
| Max. teplota v topném systému | °C |
90
|
| Rozsah regulace teploty v topném systému |
°C |
20-85
|
| Objem expanzní nádoby | l |
5,7
|
| Přetlakování expanzní nádoby | bar |
1
|
| Objem vody v kotli | l |
3,40
|
| Využitelný výtlak čerpadla při 1000 l/hod |
m H2O
|
2,64
|
| Výroba teplé vody | ||
| Teplota teplé užitkové vody | °C |
30-60
|
| Minimální tlak vody pro výrobu TUV | bar |
0,30
|
| Minimální průtok vody při výrobě TUV | l/min. |
1,50
|
| Specifický průtok "D" dle EN 625 | l/min. |
13,45
|
| Množství TUV při Δ T = 30°C (stálý průtok) | l/min. |
13,54
|
| Elektrické připojení | ||
| Připojení na el. síť | V/Hz |
230/50
|
| Proud | A |
0,58
|
| Příkon celkový | W |
120
|
| Příkon čerpadla | W |
88
|
| Elektrické krytí |
IPX4D
|
|
| Odvod spalin | ||
| Uzavřená spalovací komora |
x
|
|
| Odvod spalin do komínu | mm |
--
|
| Celkové množství spalin při max. výkonu | kg/hod |
42
|
| Celkové množství spalin při min. výkonu | kg/hod | 5 |
| CO2 při min./max. výkonu | % |
8,90/9,50
|
| CO při 0% 02 při min./max. výkonu | ppm |
89/5
|
| NOx při 0% 02 při min./max. výkonu | ppm |
9/20
|
| Teplota spalin při min./max. výkonu | °C |
57/60
|
| Minimální tah komína | Pa |
--
|
| Funkce kotle | ||
| Řízení kotle mikroprocesorem |
x
|
|
| Elektronické zapalování |
x
|
|
| Elektronická modulace výkonu |
x
|
|
| Doběh čerpadla |
x
|
|
| Protizámrazový systém |
x
|
|
| Autodiagnostika na displeji kotle |
x
|
|
| Ekvitermní regulace v základní výbavě |
x
|
|
| Regulace | ||
| Prostorovým termostatem |
x
|
|
| Řídicí jednotkou CARV2 | x | |
| Řídicí jednotkou ARC Uni |
x
|
|
| Deskou relé | x | |
| Zónovou centrálou |
x
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
