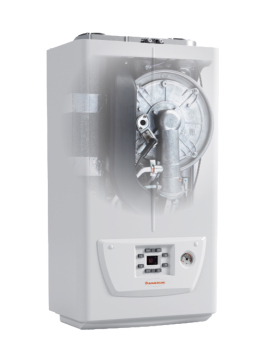

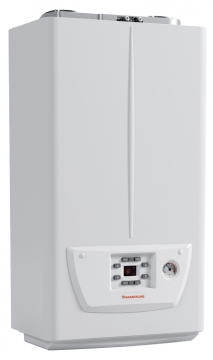

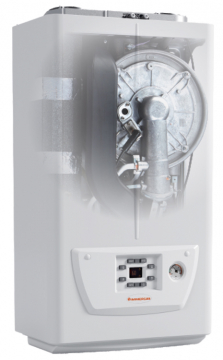

Immergas VICTRIX OMNIA je nástěnný kondenzační kotel se systémem adaptivního řízení spalování o tepelných výkonech 4,1 - 20,2 kW v režimu vytápění a 4,1 - 25,0 kW
při ohřevu TUV. Kotel je určen k vytápění a k průtokovému ohřevu TUV. Kotel VICTRIX OMNIA je vybaven modulovaným, energeticky úsporným čerpadlem.

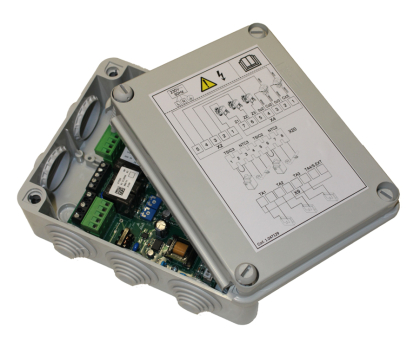

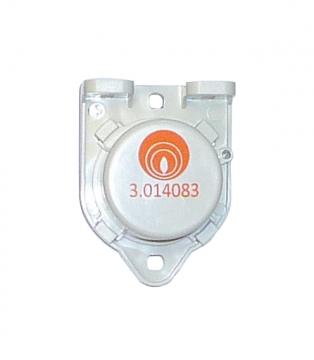

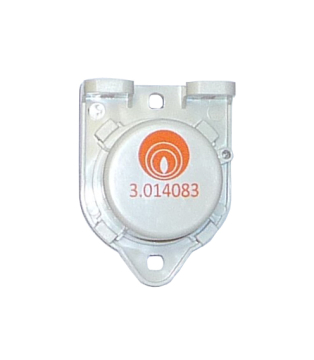

Po dopojení venkovní sondy (3.014083, volitelné příslušenství) je ekvitermní regulace v základní výbavě kotle. Ke kotli lze samozřejmě připojit řídicí jednotku CARV2 (v drátovém či v bezdrátovém provedení). Oba typy modulačních řídicích jednotek umožňují monitorování kotle a regulaci v závislosti na aktuálních klimatických podmínkách. Dále elektronika kotle umožňuje připojení zónových jednotek DIM ErP nebo multizónovou centrálu.

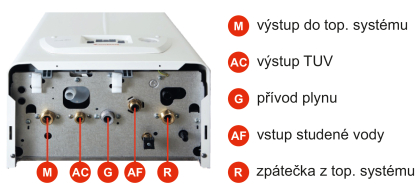

| VICTRIX OMNIA |
|||
| V | přívod el. proudu | G | přívod plynu 3/4" |
| SC | odvod kondenzátu | AF | vstup SV 1/2" |
| M | výstup do topného systému 3/4" | R | zpátečka z topného systému 3/4" |
| AC | výstup teplé užitkové vody 1/2" | ||
| Standardizované připojení DIN |
|
|
stáhnout rozměry kotle ve formátu dwg
| VICTRIX OMNIA |
|||||
| Energetický štítek | |||||
|
|||||
| Základní údaje | |||||
| Kategorie |
II2H3P
|
||||
| Typ spotřebiče |
B23/33
C13/13x/33/43/53/63/83/93/93x |
||||
| Váha bez vody | kg |
29,0
|
|||
| Váha s vodou | kg |
31,0
|
|||
| Výška | mm |
738
|
|||
| Šířka | mm |
400
|
|||
| Hloubka | mm |
247
|
|||
| Příkon - výkon | |||||
| Min. - max. příkon | kW |
4,3-25,7
|
|||
| Min. - max. výkon - ohřev TUV | kW | 4,1-25,0 | |||
| Min. - max. výkon - vytápění | kW |
4,1-20,2
|
|||
| Účinnost | |||||
| Účinnost při min./max. výkonu a tepelném spádu 80-60 °C | % |
94,9 / 97,1
|
|||
| Účinnost při min./max. výkonu a tepelném spádu 50-30 °C | % |
105,8 / 105,0
|
|||
| Účinnost při min./max. výkonu a tepelném spádu 40-30 °C | % |
107,7 / 106,9
|
|||
| Třída NOx | -- | 6 | |||
| Tepelná ztráta pláštěm kotle ZAP/VYP při spádu 80-60 °C | % |
0,0/0,38
|
|||
| Komínová ztráta s hořákem ZAP/VYP při spádu 80-60 °C | % |
2,8/0,02
|
|||
| Plynová část | |||||
| Vstupní tlak plynu G20/G31 | mbar |
20/37
|
|||
| Průměry trysek hlavního hořáku G20/G31 | mm |
5,0/5,0
|
|||
| Topný systém | |||||
| Max. tlak v topném systému | bar |
3
|
|||
| Max. teplota v topném systému | °C |
90
|
|||
| Rozsah regulace teploty v topném systému | °C |
20-85
|
|||
| Objem expanzní nádoby celkový / (využitelný) | l |
8,0 / 5,8
|
|||
| Přetlakování expanzní nádoby | bar |
1
|
|||
| Objem vody v kotli | l |
2,0
|
|||
| Využitelný výtlak čerpadla při 1000 l/hod |
m H2O
|
2,7
|
|||
| Výroba teplé vody - průtokový ohřev |
|||||
| Teplota teplé užitkové vody | °C |
20-60
|
|||
| Minimální tlak vody pro výrobu TUV | bar |
0,30
|
|||
| Maximální tlak okruhu TUV | bar |
8,0
|
|||
| Objem expanzní nádoby okruhu TUV | l |
2,0
|
|||
| Množství TUV při Δ T = 30 °C (stálý průtok) | l/min. |
12,5
|
|||
| Elektrické připojení | |||||
| Připojení na el. síť | V/Hz |
230/50
|
|||
| Proud | A |
0,67
|
|||
| Příkon celkový | W |
90
|
|||
| Příkon čerpadla | W |
40
|
|||
| Příkon ventilátoru | W | 87,9 | |||
| Elektrické krytí |
IPX5D
|
||||
| Odvod spalin | |||||
| Uzavřená spalovací komora |
✔
|
||||
| Odvod spalin do komínu | mm |
--
|
|||
| Celkové množství spalin při max. výkonu | kg/hod |
42
|
|||
| Celkové množství spalin při min. výkonu | kg/hod | 7 | |||
| CO2 při min./zapal./max. výkonu | % |
9,0/9,0/9,2
|
|||
| Vážené NOx | mg/kWh |
36
|
|||
| Vážené CO | mg/kWh |
23
|
|||
| Teplota spalin při min./max. výkonu | °C |
56/65
|
|||
| Maximální teplota spalin | °C | 75 | |||
| Minimální tah komína | Pa |
--
|
|||
| Funkce kotle | |||||
| Elektronické zapalování |
✔
|
||||
| Elektronická modulace výkonu |
✔
|
||||
| Systémem adaptivního řízení spalování | ✔ | ||||
| Elektronické modulované čerpadlo (PWM) | ✔ | ||||
| Doběh čerpadla |
✔
|
||||
| Protizámrazový systém |
✔
|
||||

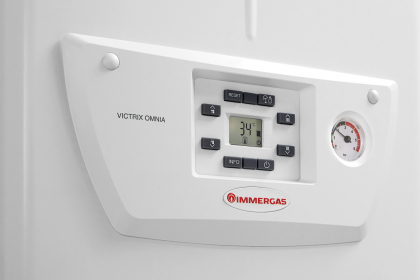

| Autodiagnostika na displeji kotle |
✔
|
||||
| Ekvitermní regulace v základní výbavě |
✔
|
||||

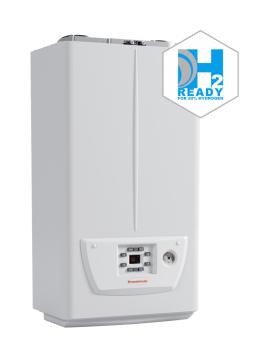

| H2READY |
✔
|
||||
| Regulace | |||||
| Prostorovým termostatem ON/OFF |
✔
|
||||
| Řídicí jednotkou CARV2 - drátové provedení |
✔ | ||||
| Řídicí jednotkou CARV2 - bezdrátové provedení |
✔ | ||||
| Wi-Fi modulem DOMINUS |
✔
|
||||
| Multizónovou centrálou | ✔ | ||||
|
|
|
|
|
|
 |
|
|
|
|
 |
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
 |
|
|
|
|
|
|
|
|
|
|
|
|
|
 |
|
 |
|
|
|
|
 |
|
 |
|
 |
|
 |
|
|
|
