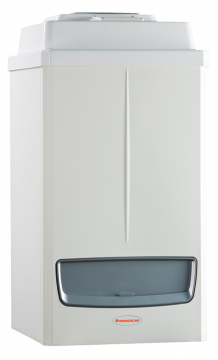

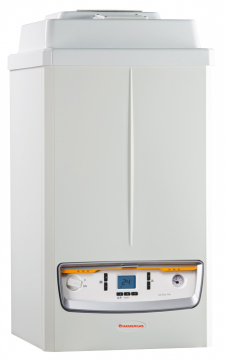

Immergas VICTRIX PRO 120 2 ErP je nástěnný kondenzační plynový kotel s nuceným odvodem spalin . Kotel disponuje výkonem od 11,0 do 111,0 kW a je určen k vytápění.
V závislosti na zvoleném typu odkouření lze kotel provozovat jako plynový spotřebič v provedení "B" či "C".

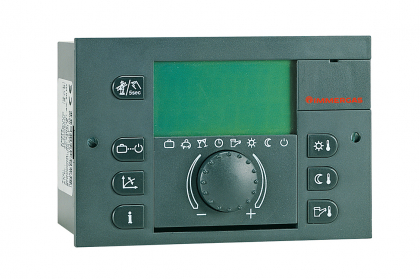

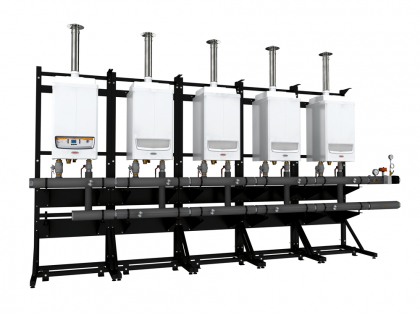

VICTRIX PRO 120 2 ErP je možné nainstalovat buď samostatně nebo do kaskády (max. sestava 8 kotlů). Při zapojení kotlů do kaskády je nutné použít vhodnou nadřazenou regulaci nebo regulátor THETA, který je vybaven řízením až 8 kotlů v kaskádě, 2 směšovanými okruhy, 1 přímým okruhem a 1 okruhem TUV. Dále má regulátor k dispozici volitelné vstupy a výstupy (2+2), které lze využít k regulaci širšího regulačního celku.
| VICTRIX PRO 120 2 ErP |
|||
| V | přívod el. proudu | SC | odvod kondenzátu |
| M | výstup do topného systému 1 1/2" | R | zpátečka z topného systému 1 1/2" |
| G | přívod plynu 1" | ||
stáhnout rozměry kotle ve formátu dwg
| VICTRIX PRO 120 2 ErP |
||
| Základní údaje | ||
| Kategorie |
II2H3/P
|
|
| Typ spotřebiče |
C13x / B23p / B33 / B53p
|
|
| Váha bez vody | kg |
102,5
|
| Váha s vodou | kg |
114,2
|
| Výška | mm |
1 038
|
| Šířka | mm |
600
|
| Hloubka | mm |
632
|
| Příkon - výkon | ||
| Min. - max. příkon | kW |
11,4-114,1
|
| Min. - max. výkon | kW |
11,0-111,0
|
| Účinnost | ||
| Účinnost při 30% výkonu a tepelném spádu 80-60°C | % |
96,4
|
| Účinnost při 100% výkonu a tepelném spádu 80-60°C | % |
97,3
|
| Účinnost při 30% výkonu a tepelném spádu 50-30°C | % | 107,2 |
| Účinnost při 100% výkonu a tepelném spádu 50-30°C | % | 106,7 |
| Účinnost při 30% výkonu a tepelném spádu 40-30°C | % |
107,5
|
| Účinnost při 100% výkonu a tepelném spádu 40-30°C | % | 107,2 |
| Účinnost zařízení | * |
****
|
| Tepelná ztráta pláštěm kotle ZAP/VYP při spádu 80-60°C | % |
0,70/0,28
|
| Komínová ztráta s hořákem ZAP/VYP při spádu 80-60°C | % |
2,00/0,01
|
| Plynová část | ||
| Vstupní tlak plynu G20/G31 | mbar |
20/37
|
| Průměry trysek hlavního hořáku G20/G31 | mm |
16,5/9,7
|
| Topný systém | ||
| Max. tlak v topném systému | bar |
4,4
|
| Max. teplota v topném systému | °C |
90
|
| Rozsah regulace teploty v topném systému | °C |
20-85
|
| Objem vody v kotli | l |
11,7
|
| Využitelný výtlak čerpadla při 1000 l/hod |
m H2O
|
11,88
|
| Elektrické připojení | ||
| Připojení na el. síť | V/Hz |
230/50
|
| Proud | A |
2,5
|
| Příkon celkový | W |
385
|
| Příkon čerpadla | W |
186
|
| Příkon ventilátoru | W | 184 |
| Elektrické krytí |
IPX5D
|
|
| Odvod spalin | ||
| Uzavřená spalovací komora |
✔
|
|
| Odvod spalin do komínu | mm |
--
|
| Celkové množství spalin při max. výkonu | kg/hod |
174
|
| Celkové množství spalin při min. výkonu | kg/hod |
19
|
| CO2 při min/max výkonu | % | 9,0/9,8 |
| CO vážené | mg/kWh |
18
|
| NOx vážené | mg/kWh | 33 |
| NOx při 0% 02 při min/max výkonu | mg/kWh |
9/95
|
| Třída NOx |
6
|
|
| Teplota spalin při min/max výkonu | °C |
46/56
|
| Dispoziční výtlak na výstupním hrdle - B23 (min/max) | Pa |
5/145
|
| Dispoziční výtlak na výstupním hrdle - C13 (min/max) | Pa | 185/335 |
| Funkce kotle | ||
| Elektronické zapalování |
✔
|
|
| Elektronická modulace výkonu |
✔
|
|
| Energeticky úsporné modulované čerpadlo (PWM) |
✔
|
|
| Protizámrazový systém |
✔
|
|

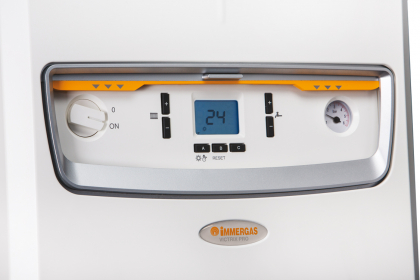

| Autodiagnostika na displeji kotle |
✔
|
|
| Možnost provozu kotle v kaskádě | ✔ | |
| Možnost instalace pod kotel nepřímotopný zásobník TUV | ✔ | |
| Ekvitermní regulace v základní výbavě |
✔
|
|
| Regulace | ||

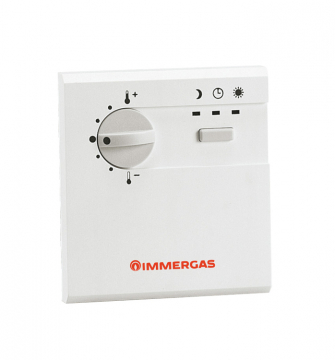

| Prostorovým termostatem |
✔
|
|

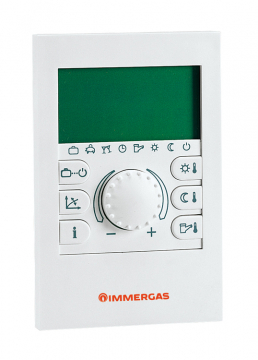

| Řídicí jednotkou CAR RSC |
✔
|
|
| Kaskádovým regulátorem THETA | ✔ | |

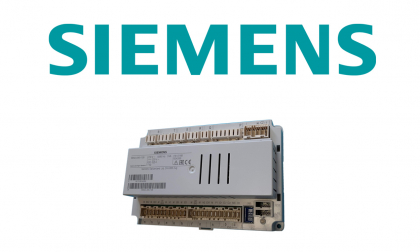

| Nadřazeným regulátorem - regulace teploty analog. signálem 0 - 10 V | ✔ | |
|
|
|
|
|
|
|
|
|
 |
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
 |
|
 |
|
 |
|
 |
|
 |
|
