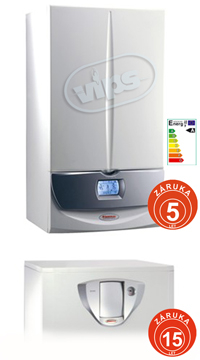

Immergas VICTRIX Superior TOP 32 kW X + UB 80-2 je nástěnný kondenzační kotel s uzavřenou spalovací komorou o tepelném výkonu 4 - 32 kW určený k vytápění a ohřevu TUV v nepřímotopném nerezovém stacionárním zásobníku o objemu 80 litrů.
Kotel je vybaven energeticky úsporným modulovaným čerpadlem a vyspělou digitální elektronikou. Díky této výbavě lze připojit řídící jednotku Super CAR, která umožňuje monitorování kotle a regulaci v závislosti na aktuálních klimatických podmínkách. Dále elektronika kotle umožňuje připojení zónových jednotek DIMV2 nebo samostatnou zónovou centrálu.
Legenda:
| VICTRIX Superior TOP 32 kW X + UB 80-2 |
||
| Základní údaje | ||
| Kategorie |
II2H3B/P
|
|
| Typ spotřebiče |
C13x
|
|
| Váha bez vody | kg |
42,5
|
| Váha s vodou | kg |
45,7
|
| Výška | mm |
835
|
| Šířka | mm |
440
|
| Hloubka | mm |
350
|
| Příkon - výkon | ||
| Min. - max. příkon | kW |
4,2-32,6
|
| Min. - max. výkon | kW |
4,0-32,0
|
| Účinnost | ||
| Účinnost při 30% výkonu a tepelném spádu 80-60°C | % |
98,1
|
| Účinnost při 100% výkonu a tepelném spádu 80-60°C | % |
100,6
|
| Účinnost při 30% výkonu a tepelném spádu 40-30°C | % |
105,7
|
| Účinnost při 100% výkonu a tepelném spádu 40-30°C | % | 107,2 |
| Účinnost zařízení |
* |
****
|
| Tepelná ztráta pláštěm kotle ZAP/VYP při spádu 80-60°C | % |
0,46/0,60
|
| Komínová ztráta s hořákem ZAP/VYP při spádu 80-60°C | % |
0,03/2,00
|
| Plynová část | ||
| Vstupní tlak plynu G20/G31 | mbar |
20/37
|
| Průměry trysek hlavního hořáku G20/G31 pro SIT 848 pro HONEYWELL 8205 |
mm mm |
5,40/3,95 5,60/4,00 |
| Topný systém | ||
| Max. tlak v topném systému | bar |
3
|
| Max. teplota v topném systému | °C |
90
|
| Rozsah regulace teploty v topném systému - nastavení 1 | °C |
25-85
|
| Rozsah regulace teploty v topném systému - nastavení 2 | °C |
25-50
|
| Objem expanzní nádoby | l | 10 |
| Využitelný objem expanzní nádoby | l |
5,8
|
| Předtlakování expanzní nádoby | bar |
1
|
| Objem vody v kotli | l |
3,2
|
| Využitelný výtlak čerpadla při 1000 l/hod |
m H2O
|
3,16
|
| Výroba teplé vody - boiler 80 litrů | ||
| Teplota teplé užitkové vody | °C | 30-60 |
| Minimální tlak vody pro výrobu TUV | bar | 1 |
| Specifický průtok TUV při ΔT 30°C2 | l/min. | 21,8 |
| Nepřetržitý průtok TUV při ΔT 30°C3 | l/min. | 15,3 |
| 2 - dle EN 625 / 3 - dle EN 13203-1 | ||
| Elektrické připojení | ||
| Připojení na el. síť | V/Hz |
230/50
|
| Proud | A |
0,78
|
| Příkon celkový | W |
110
|
| Příkon čerpadla | W |
70
|
| Elektrické krytí |
IPX5D
|
|
| Odvod spalin | ||
| Uzavřená spalovací komora |
x
|
|
| Odvod spalin do komínu | mm |
--
|
| Celkové množství spalin při max. výkonu | kg/hod |
51
|
| Celkové množství spalin při min. výkonu | kg/hod |
7
|
| CO2 při min/max výkonu | % |
8,9/9,44
|
| CO při 0% 02 při min/max výkonu | mg/kWh |
2/145
|
| NOx při 0% 02 při min/max výkonu | mg/kWh |
11/24
|
| Třída NOx |
5
|
|
| Teplota spalin při min/max výkonu | °C |
51/60
|
| Minimální tah komína | Pa |
--
|
| Funkce kotle | ||
| Řízení kotle mikroprocesorem |
x
|
|
| Elektronické zapalování |
x
|
|
| Elektronická modulace výkonu |
x
|
|
| Energeticky úsporné modulované čerpadlo |
x
|
|
| Protizámrazový systém |
x
|
|
| Autodiagnostika na displeji kotle |
x
|
|
| Ekvitermní regulace v základní výbavě |
x
|
|
| Regulace | ||
| Prostorovým termostatem |
x
|
|
| Jednotkou Super CAR a venkovní sondou |
x
|
|
| Deskou relé | x | |
| Zónovou centrálou |
x
|
|
| Regulace teploty analog. signálem 0 - 5 V | x | |
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
