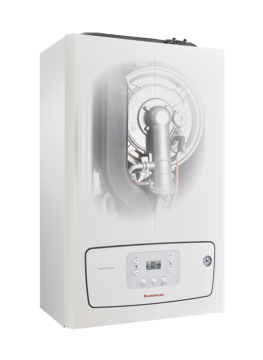

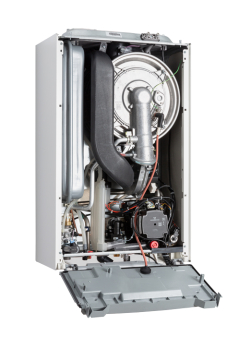

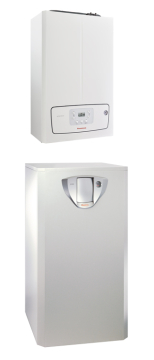

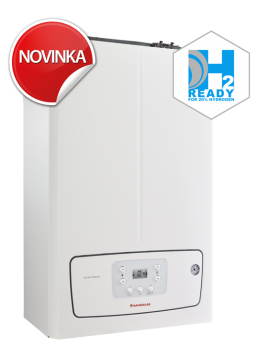

Immergas VICTRIX TERA V3 35 PLUS EU je nástěnný kondenzační kotel s uzavřenou spalovací komorou o tepelných výkonech 5,4 - 32,0 kW v režimu vytápění a 5,4 - 36,5 kW při ohřevu TUV, pokud je instalován nepřímotopný zásobník TUV. Kotel je určen k vytápění s možností ohřevu TUV v nepřímotopném zásobníku.

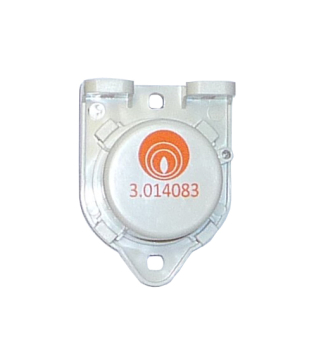

Kotel VICTRIX TERA V3 35 PLUS EU je vybaven modulovaným, energeticky úsporným čerpadlem. Po dopojení venkovní sondy (3.014083, volitelné příslušenství) je ekvitermní regulace v základní výbavě kotle. Ke kotli lze samozřejmě připojit řídicí jednotku CARV2 (v drátovém či v bezdrátovém provedení). Oba typy modulačních řídicích jednotek umožňují monitorování kotle a regulaci v závislosti na aktuálních klimatických podmínkách. Dále elektronika kotle umožňuje připojení zónových jednotek DIM ErP.

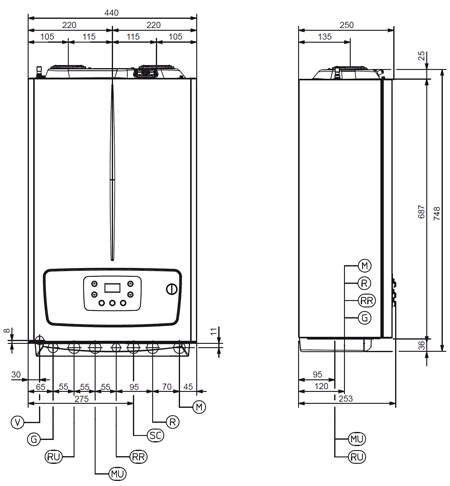

| VICTRIX TERA V3 35 PLUS EU |
|||
| V | přívod el. proudu | RR | studená voda - plnění kotle 1/2" |
| G | přívod plynu 3/4" | SC | odvod kondenzátu |
| RU | zpátečka z okruhu bojleru 3/4" * | R | zpátečka z topného systému 3/4" |
| MU | výstup do okruhu bojleru 3/4" * | M | výstup do topného systému 3/4" |
| * | pokud je nepřímotopný bojler instalován | ||
stáhnout rozměry kotle ve formátu dwg
| VICTRIX TERA V3 35 PLUS EU | |||||
| Energetický štítek | |||||
|
|||||
| Základní údaje | |||||
| Kategorie |
II2HY203P
|
||||
| Typ spotřebiče |
B23/23p/33/53/53p
C13/33/43/53/63/83/93
C13x/33x/43x/53x/63x/83x/93x
|
||||
| Váha bez vody | kg | 32,0 | |||
| Váha s vodou | kg | 38,2 | |||
| Výška | mm | 748 | |||
| Šířka | mm | 440 | |||
| Hloubka | mm | 253 | |||
| Příkon - výkon | |||||
| Min. - max. příkon - ohřev TUV | kW | 5,6-37,5 | |||
| Min. - max. příkon - VYTÁPĚNÍ | kW | 5,6-32,8 | |||
| Min. - max. výkon - ohřev TUV | kW | 5,4-36,5 | |||
| Min. - max. výkon - VYTÁPĚNÍ | kW | 5,4-32,0 | |||
| Účinnost | |||||
| Sezonní energetická účinnost VYTÁPĚNÍ Ƞs | % |
94
|
|||
| Normovaný stupeň využití při tepelném spádu 40-30°C (max./min.) | % | 107,7 / 108,4 | |||
| Normovaný stupeň využití při tepelném spádu 50-30°C (max./min.) | % | 106,4 / 106,0 | |||
| Normovaný stupeň využití při tepelném spádu 80-60°C (max./min.) | % | 97,7 / 97,0 | |||
| Využitelná tep. účinnost při 100 % výkonu (Ƞ100) dle UNI EN 15502-1 |
% | 98,0 | |||
| Využitelná tep. účinnost při 30 % výkonu (Ƞ30) dle UNI EN 15502-1 |
% | 109,5 | |||
| Třída NOx | -- | 6 | |||
| Tepelná ztráta pláštěm kotle VYP/ZAP při spádu 80-60°C | % |
0,23 / 0,10
|
|||
| Tepelná ztráta v komíně s hořákem VYP/ZAP při spádu 80-60°C | % |
0,03 / 2,20
|
|||
| Plynová část | |||||
| Vstupní tlak plynu G20/G31 | mbar |
20 / 37
|
|||
| Průměr trysky hořáku G20/G31 | mm |
5,7 / 4,2
|
|||
| Spotřeba Z.P. (max. výkon TUV*/VYTÁPĚNÍ/min. výkon) | m3/hod. | 3,97 / 3,47 / 0,59 | |||
| Spotřeba LPG (max. výkon TUV*/VYTÁPĚNÍ/min. výkon) | kg/hod. | 2,91 / 2,55 / 0,44 | |||
| Topný systém | |||||
| Max. tlak v topném systému | bar |
3
|
|||
| Max. teplota v topném systému | °C |
90
|
|||
| Rozsah regulace teploty v topném systému | °C |
20-85
|
|||
| Celkový objem expanzní nádoby | l |
10,0
|
|||
| Objem expanzní nádoby (využitelný) | l |
5,1
|
|||
| Přetlakování expanzní nádoby | bar |
1,0
|
|||
| Objem vody v kotli | l |
2,7
|
|||
| Elektrické připojení | |||||
| Připojení na elektrickou síť | V/Hz |
230/50
|
|||
| Jmenovitý elektrický příkon | A |
1,1
|
|||
| Instalovaný elektrický výkon | W |
130
|
|||
| Příkon oběhového čerpadla - dle režimu | W |
15 - 75
|
|||
| Stupeň elektrického krytí | -- |
IPX5D
|
|||
| Index energetické účinnosti čerpadla (EEI) | -- |
≤ 0,20 - část 3
|
|||
| Odvod spalin | |||||
| Uzavřená spalovací komora |
✔
|
||||
| Integrovaná klapka spalin |
--
|
||||
| Celkové množství spalin při max. výkonu - ohřev TUV* | kg/hod. |
61,0
|
|||
| Celkové množství spalin při max. výkonu - VYTÁPĚNÍ | kg/hod. | 53,0 | |||
| Celkové množství spalin při min. výkonu | kg/hod. | 10,0 | |||
| CO2 při min./max. výkonu - Z.P. | % |
8,6 / 9,2
|
|||
| Vážené NOx | mg/kWh |
47
|
|||
| Vážené CO | mg/kWh |
25
|
|||
| Teplota spalin při min./max. výkonu | °C |
67 / 80
|
|||
| Maximální teplota spalin | °C | 85 | |||
| Výtlak ventilátoru při min./max. výkonu | Pa |
7 / 286
|
|||
| Funkce kotle | |||||
| Elektronické zapalování |
✔
|
||||
| Elektronická modulace výkonu |
✔
|
||||
| Elektronické modulované čerpadlo (PWM) | ✔ | ||||
| Doběh čerpadla |
✔
|
||||
| Protizámrazový systém |
✔
|
||||
| Autodiagnostika na displeji kotle |
✔
|
||||
| Ekvitermní regulace v základní výbavě |
✔
|
||||
| Regulace okruhu ohřevu TUV v základní výbavě* |
✔
|
||||
| Funkce vysoušení podlahy v základní výbavě |
✔
|
||||
| H2READY |
✔
|
||||
| Regulace | |||||
| Prostorovým termostatem ON/OFF |
✔
|
||||
| Řídicí jednotkou CARV2 - drátové provedení | ✔ | ||||
| Řídicí jednotkou CARV2 - bezdrátové provedení |
✔ | ||||
| Možnost provozu více kotlů v kaskádě |
✔
|
||||

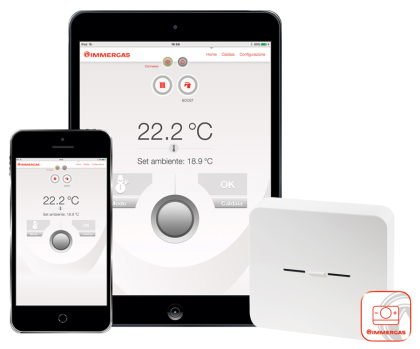

| Wi-Fi modulem DOMINUS V2 - vzdálená správa a řízení kotle |
✔
|
||||
| Zónovou centrálou V2 |
✔
|
||||
| * - platí v případě instalace nepřímotopného zásobníku TUV | |||||
|
|
|
|
|
|
 |
|
|
|
|
 |
|
 |
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
 |
|
 |
|
|
|
|
|
|
|
|
|
|
|
|
|
 |
|
 |
|
 |
|
|
|
|
 |
|
 |
|
 |
|
 |
|
|
|
