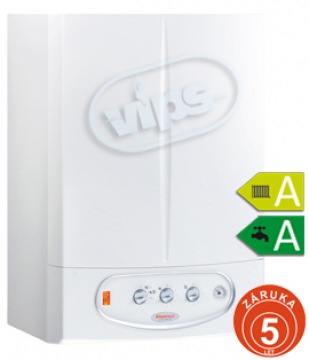

Immergas VICTRIX Zeus 26 2 ErP je nástěnný kondenzační kotel s uzavřenou spalovací komorou o tepelném výkonu 3 - 26 kW určený k vytápění a ohřevu TUV ve vestavěném nerezovém bojleru o objemu 45 litrů.
Kotel VICTRIX Zeus 26 2 ErP je vybaven energeticky úsporným čerpadlem. Po dopojení venkovní sondy (3.014083, volitelné příslušenství) je ekvitermní regulace v základní výbavě kolte.
Díky elektronickému vybavení lze připojit řídicí jednotku ARC Uni nebo jednotku CARV2 (v drátovém provedení). Obě modulační řídicí jednotky umožňují monitorování kotle, vzdálené ovládání a regulaci v závislosti na aktuálních klimatických podmínkách. Dále elektronika kotle umožňuje připojení zónových jednotek DIM ErP nebo samostatnou zónovou centrálu.
Tento kotel je zaregistrován do databáze SVT (Seznam výrobků a technologií) k Operačnímu programu Životní prostředí (OPŽP) 2014-2020 "Kotlíkové dotace".

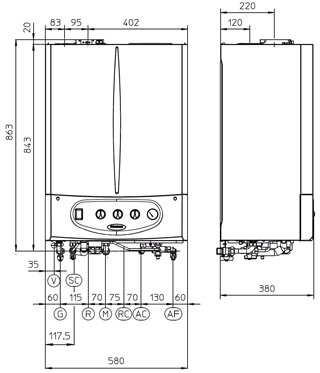

Legenda:
| VICTRIX Zeus 26 2 ErP |
||
| Energetický štítek |
||
|
|
||
| Základní údaje | ||
| Kategorie |
II2H3+
|
|
| Typ spotřebiče |
C12
|
|
| Váha bez vody | kg | 61 |
| Váha s vodou | kg |
108
|
| Výška | mm | 863 |
| Šířka | mm | 580 |
| Hloubka | mm | 380 |
| Příkon - výkon | ||
| Min. - max. příkon | kW |
3,5-26,9
|
| Min. - max. výkon - ohřev TUV |
kW |
3-26
|
| Min. - max. výkon - vytápění | kW | 3 - 23,6 |
| Účinnost | ||
| Účinnost při 30% výkonu a tepelném spádu 80-60°C | % | 96,7 |
| Účinnost při 100% výkonu a tepelném spádu 80-60°C | % | 101,1 |
| Účinnost při 30% výkonu a tepelném spádu 50-30°C | % | 106,8 |
| Účinnost při 100% výkonu a tepelném spádu 50-60°C | % | 105,3 |
| Účinnost při 30% výkonu a tepelném spádu 40-30°C | % | 106,5 |
| Účinnost při 100% výkonu a tepelném spádu 40-30°C | % | 107,3 |
| Certifikát účinnosti EU 92/42 CEE | * |
****
|
| Třída NOx | -- | 5 |
| Tepelná ztráta pláštěm kotle ZAP/VYP při spádu 80-60°C | % |
0,90/0,58
|
| Komínová ztráta s hořákem ZAP/VYP při spádu 80-60°C | % |
2,50/0,03
|
| Plynová část | ||
| Vstupní tlak plynu G20/G31 | mbar |
20/37
|
| Průměry trysek hlavního hořáku G20/G31 | mm |
5,6/4,0
|
| Topný systém | ||
| Max. tlak v topném systému | bar |
3
|
| Max. teplota v topném systému | °C |
90
|
| Rozsah regulace teploty v topném systému - nastavení 1 | °C |
25-85
|
| Rozsah regulace teploty v topném systému - nastavení 2 | °C |
25-50
|
| Objem expanzní nádoby | l | 4,2 |
| Přetlakování expanzní nádoby | bar |
1,0
|
| Objem vody v kotli | l |
4,2
|
| Využitelný výtlak čerpadla při 1000 l/hod |
m H2O
|
1,8
|
| Výroba teplé vody - bojler 45 litrů | ||
| Teplota teplé užitkové vody | °C |
20-60
|
| Minimální tlak vody pro výrobu TUV | bar |
0,3
|
| Max. tlak okruhu TUV |
bar |
8
|
| Specifický průtok "D" dle EN 625 |
l/min. |
15,6
|
| Množství TUV při Δ T = 30°C (stálý průtok) | l/min. |
13,3
|
| Elektrické připojení | ||
| Připojení na el. síť | V/Hz |
230/50
|
| Proud | A |
0,51
|
| Příkon celkový | W |
85
|
| Příkon čerpadla | W |
60,0
|
| Elektrické krytí | -- | IPX4D |
| Odvod spalin | ||
| Uzavřená spalovací komora |
x
|
|
| Odvod spalin do komínu | mm |
--
|
| Celkové množství spalin při max. výkonu | kg/hod |
42
|
| Celkové množství spalin při min. výkonu | kg/hod |
5
|
| CO2 při min/max výkonu | % |
9,0/9,5
|
| Vážené NOx | mg/kWh |
50
|
| Vážené CO | mg/kWh |
15
|
| Teplota spalin při min/max výkonu | °C |
50/62
|
| Maximální teplota spalin | °C | 75 |
| Minimální tah komína | Pa |
--
|
| Funkce kotle | ||
| Řízení kotle mikroprocesorem |
x
|
|
| Elektronické zapalování |
x
|
|
| Elektronická modulace výkonu |
x
|
|
| Doběh čerpadla |
x
|
|
| Protizámrazový systém |
x
|
|
| Autodiagnostika na displeji kotle |
x
|
|
| Ekvitermní regulace v základní výbavě |
x
|
|
| Regulace | ||
| Prostorovým termostatem |
x
|
|
| Řídicí jednotkou CARV2 - pouze drátové provedení jednotky |
x | |
| Řídicí jednotkou ARC Uni |
x
|
|
| Zónovou centrálou |
x
|
|
|
|
|
|
|
|
|
|
|
 |
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
