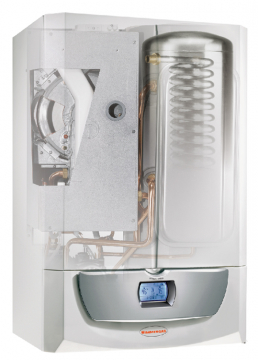

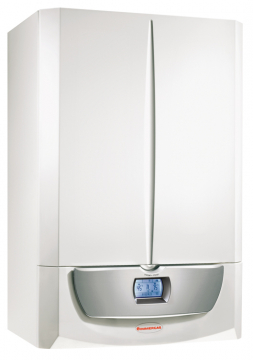

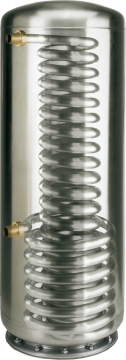

Immergas VICTRIX Zeus Superior 26 2 ErP je nástěnný kondenzační kotel s uzavřenou spalovací komorou o tepelném výkonu 4,7 - 25,8 kW určený k vytápění a ohřevu TUV ve vestavěném nerezovém zásobníku o objemu 54 litrů.

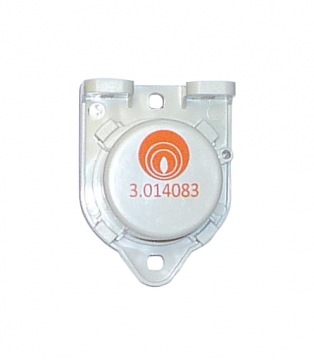

Kotel VICTRIX Zeus Superior 26 2 ErP je vybaven modulovaným, energeticky úsporným čerpadlem. Po dopojení venkovní sondy (3.014083, volitelné příslušenství) je ekvitermní regulace v základní výbavě kolte.

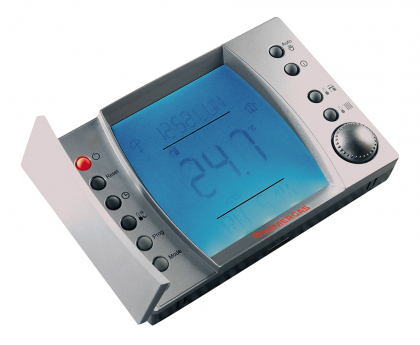

Díky elektronickému vybavení lze připojit řídicí jednotku Super CAR, která umožňuje monitorování kotle, dálkové ovládání a regulaci v závislosti na aktuálních klimatických podmínkách. Dále elektronika kotle umožňuje připojení zónových jednotek DIM ErP nebo samostatnou zónovou centrálu.
Tento kotel je zaregistrován do databáze SVT (Seznam výrobků a technologií) k Operačnímu programu Životní prostředí (OPŽP) 2014-2020 "Kotlíkové dotace".
Legenda:
| VICTRIX ZEUS Superior 26 2 ErP | ||
| Energetický štítek |
||
|
(klikněte pro zvětšení) |
||
| Základní údaje | ||
| Kategorie | II2H3+ | |
| Typ spotřebiče |
B23p/33/53p
C13/13x/33/33x/43/43x/53 |
|
| Váha bez vody | kg |
70,1
|
| Váha s vodou | kg |
130,8
|

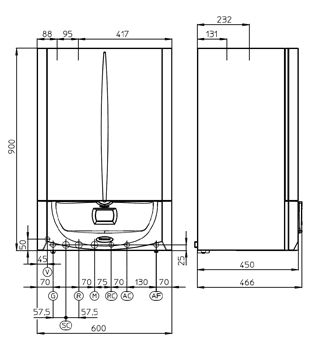

| Výška | mm |
900
|
| Šířka | mm |
600
|
| Hloubka | mm |
450
|
| Příkon - výkon | ||
| Min. - max. příkon | kW |
5,0-26,9
|
| Min. - max. výkon - ohřev TUV | kW | 4,7-25,8 |
| Min. - max. výkon - vytápění | kW |
4,7-21,0
|
| Účinnost | ||
| Účinnost při 30% výkonu a tepelném spádu 80-60°C | % | 96,7 |
| Účinnost při 100% výkonu a tepelném spádu 80-60°C | % | 93,5 |
| Účinnost při 30% výkonu a tepelném spádu 50-30°C | % | 104,3 |
| Účinnost při 100% výkonu a tepelném spádu 50-30°C | % | 106,0 |
| Účinnost při 30% výkonu a tepelném spádu 40-30°C | % | 106,5 |
| Účinnost při 100% výkonu a tepelném spádu 40-30°C | % | 106,5 |
| Třída NOx | -- | 6 |
| Tepelná ztráta pláštěm kotle ZAP/VYP při spádu 80-60°C | % |
1,00/0,70
|
| Komínová ztráta s hořákem ZAP/VYP při spádu 80-60°C | % |
3,10/0,04
|
| Plynová část | ||
| Vstupní tlak plynu G20/G31 | mbar |
20/37
|
| Průměry trysek hlavního hořáku G20/G31 | mm |
5,7/4,0
|
| Topný systém | ||
| Max. tlak v topném systému | bar |
3
|
| Max. teplota v topném systému | °C |
90
|
| Rozsah regulace teploty v topném systému - nastavení 1 | °C |
25-85
|
| Rozsah regulace teploty v topném systému - nastavení 2 | °C |
25-50
|
| Objem expanzní nádoby | l |
7,1
|
| Přetlakování expanzní nádoby | bar |
1,0
|
| Objem vody v kotli | l |
6,7
|
| Využitelný výtlak čerpadla při 1000 l/hod |
m H2O
|
2,65
|
| Výroba teplé vody - bojler 54 litrů | ||
| Teplota teplé užitkové vody | °C |
10-60
|
| Minimální tlak vody pro výrobu TUV | bar |
0,3
|
| Max. tlak okruhu TUV | bar |
8
|
| Specifický průtok "D" dle EN 625 | l/min. |
16,0
|
| Množství TUV při Δ T = 30°C (stálý průtok) | l/min. |
13,1
|
| Elektrické připojení | ||
| Připojení na el. síť | V/Hz |
230/50
|
| Proud | A |
0,64
|
| Příkon celkový | W |
85
|
| Příkon čerpadla | W |
69
|
| Elektrické krytí | -- | IPX5D |
| Odvod spalin | ||
| Uzavřená spalovací komora |
x
|
|
| Odvod spalin do komínu | mm |
--
|
| Celkové množství spalin při max. výkonu | kg/hod |
42
|
| Celkové množství spalin při min. výkonu | kg/hod |
9
|
| CO2 při min/max výkonu | % |
8,7/9,6
|
| Vážené NOx | mg/kWh |
35
|
| Vážené CO | mg/kWh |
17
|
| Teplota spalin při min/max výkonu | °C |
72/78
|
| Minimální tah komína | Pa |
--
|
| Funkce kotle | ||
| Řízení kotle mikroprocesorem |
x
|
|
| Elektronické zapalování |
x
|
|
| Elektronická modulace výkonu |
x
|
|
| Doběh čerpadla |
x
|
|
| Protizámrazový systém |
x
|
|

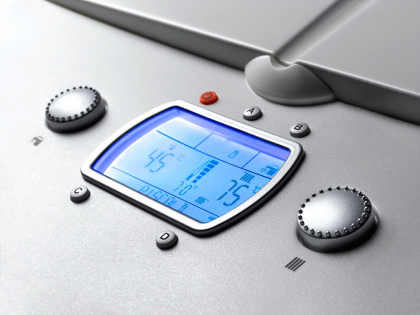

| Autodiagnostika na displeji kotle |
x
|
|
| Ekvitermní regulace v základní výbavě |
x
|
|
| Regulace | ||
| Prostorovým termostatem |
x
|
|
| Jednotkou Super CAR a venkovní sondou |
x
|
|
| Deskou relé | x | |
| Zónovou centrálou |
x
|
|
| Regulace teploty analog. signálem 0 - 5 V | x | |
|
|
|
 |
|
 |
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
 |
|
 |
|
 |
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
