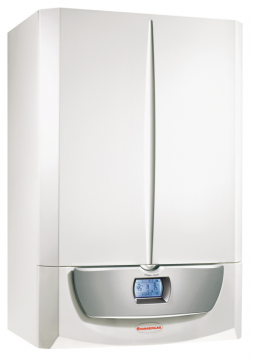

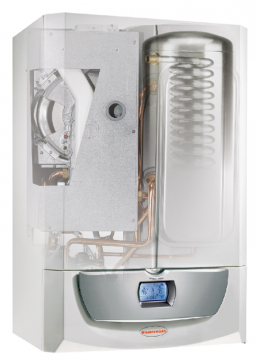

Immergas VICTRIX Zeus Superior 32 2 ErP je nástěnný kondenzační kotel s uzavřenou spalovací komorou o tepelném výkonu 6,9 - 32,0 kW určený k vytápění a ohřevu TUV ve vestavěném nerezovém zásobníku o objemu 54 litrů.

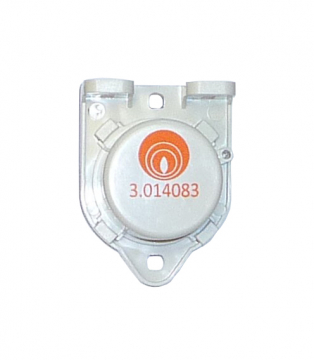

Kotel VICTRIX Zeus Superior 32 2 ErP je vybaven modulovaným, energeticky úsporným čerpadlem. Po dopojení venkovní sondy (3.014083, volitelné příslušenství) je ekvitermní regulace v základní výbavě kolte.

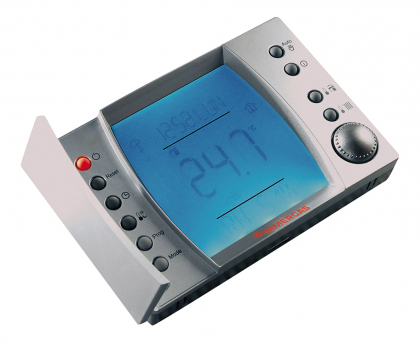

Díky elektronickému vybavení lze připojit řídicí jednotku Super CAR, která umožňuje monitorování kotle, dálkové ovládání a regulaci v závislosti na aktuálních klimatických podmínkách. Dále elektronika kotle umožňuje připojení zónových jednotek DIM ErP nebo samostatnou zónovou centrálu.
Tento kotel je zaregistrován do databáze SVT (Seznam výrobků a technologií) k Operačnímu programu Životní prostředí (OPŽP) 2014-2020 "Kotlíkové dotace".
Legenda:
| VICTRIX ZEUS Superior 32 2 ErP | ||
| Energetický štítek |
||
|
(klikněte pro zvětšení) |
||
| Základní údaje | ||
| Kategorie | II2H3+ | |
| Typ spotřebiče |
B23p/33/53p
C13/13x/33/33x/43/43x/53 |
|
| Váha bez vody | kg |
72,8
|
| Váha s vodou | kg |
135,9
|
| Výška | mm |
900
|
| Šířka | mm |
600
|
| Hloubka | mm |
450
|
| Příkon - výkon | ||
| Min. - max. příkon | kW |
7,3-33,0
|
| Min. - max. výkon - ohřev TUV | kW | 6,9-32,0 |
| Min. - max. výkon - vytápění | kW |
6,9-32,0
|
| Účinnost | ||
| Účinnost při 30% výkonu a tepelném spádu 80-60°C | % | 96,9 |
| Účinnost při 100% výkonu a tepelném spádu 80-60°C | % | 94,5 |
| Účinnost při 30% výkonu a tepelném spádu 50-30°C | % | 104,7 |
| Účinnost při 100% výkonu a tepelném spádu 50-30°C | % | 105,8 |
| Účinnost při 30% výkonu a tepelném spádu 40-30°C | % | 107,3 |
| Účinnost při 100% výkonu a tepelném spádu 40-30°C | % | 107,3 |
| Třída NOx | -- | 6 |
| Tepelná ztráta pláštěm kotle ZAP/VYP při spádu 80-60°C | % |
0,90/0,20
|
| Komínová ztráta s hořákem ZAP/VYP při spádu 80-60°C | % |
2,90/0,03
|
| Plynová část | ||
| Vstupní tlak plynu G20/G31 | mbar |
20/37
|
| Průměry trysek hlavního hořáku G20/G31 | mm |
---/6,0
|
| Topný systém | ||
| Max. tlak v topném systému | bar |
3
|
| Max. teplota v topném systému | °C |
90
|
| Rozsah regulace teploty v topném systému - nastavení 1 | °C |
25-85
|
| Rozsah regulace teploty v topném systému - nastavení 2 | °C |
25-50
|
| Objem expanzní nádoby | l |
7,1
|
| Přetlakování expanzní nádoby | bar |
1,0
|
| Objem vody v kotli | l |
9,1
|
| Využitelný výtlak čerpadla při 1000 l/hod |
m H2O
|
2,96
|
| Výroba teplé vody - bojler 54 litrů | ||
| Teplota teplé užitkové vody | °C |
10-60
|
| Minimální tlak vody pro výrobu TUV | bar |
0,3
|
| Max. tlak okruhu TUV | bar |
6
|
| Specifický průtok "D" dle EN 625 | l/min. |
19,2
|
| Množství TUV při Δ T = 30°C (stálý průtok) | l/min. |
15,6
|
| Elektrické připojení | ||
| Připojení na el. síť | V/Hz |
230/50
|
| Proud | A |
0,75
|
| Příkon celkový | W |
105
|
| Příkon čerpadla | W |
59
|
| Elektrické krytí | -- | IPX5D |
| Odvod spalin | ||
| Uzavřená spalovací komora |
x
|
|
| Odvod spalin do komínu | mm |
--
|
| Celkové množství spalin při max. výkonu | kg/hod |
52
|
| Celkové množství spalin při min. výkonu | kg/hod |
12
|
| CO2 při min/max výkonu | % |
8,7/9,7
|
| Vážené NOx | mg/kWh |
44
|
| Vážené CO | mg/kWh |
18
|
| Teplota spalin při min/max výkonu | °C |
71/76
|
| Minimální tah komína | Pa |
--
|
| Funkce kotle | ||
| Elektronické zapalování |
✔
|
|
| Elektronická modulace výkonu |
✔
|
|
| Doběh čerpadla |
✔
|
|
| Protizámrazový systém |
✔
|
|
| Autodiagnostika na displeji kotle |
✔
|
|
| Ekvitermní regulace v základní výbavě |
✔
|
|
| Regulace | ||
| Prostorovým termostatem |
✔
|
|
| Jednotkou Super CAR a venkovní sondou |
✔
|
|
| Deskou relé | ✔ | |
| Zónovou centrálou |
✔
|
|
| Regulace teploty analog. signálem 0 - 5 V | ✔ | |
|
|
|
 |
|
 |
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
 |
|
 |
|
 |
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
