Úvodní stránka

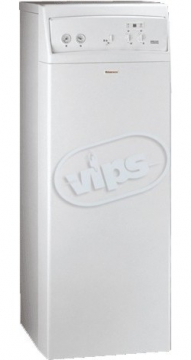

Immergas HERCULES Condesing 27 je stacionární kondenzační plynový kotel s uzavřenou spalovací komorou a nuceným odvodem spalin o tepelném výkonu 6 - 32 kW, určený k vytápění a výrobě TUV ve vestavěném nerezovém zásobníku o objemu 120 litrů.
Díky elektronickému vybavení, lze připojit řídicí jednotku ARC, která umožňuje monitorování kotle, dálkové ovládání a regulaci v závislosti na aktuálních klimatických podmínkách. Po připojení zónové centrály (volitelné) a oběhových čerpadel (volitelné) je možné provozovat tři na sobě nezávislé topné okruhy. Zásobník TUV po připojení speciální solární sady (volitelné) je možné dohřívat solární energií.
| -Diagnostika |
Kódová hlášení poruch | |
| -Popis | Displej ARC |
Displej kotle |
| Správně připojená jednotka ARC | -- |
CE |
| Chybně připojená jednotka ARC | CON | 31 |
| Nezdařené/zablokované zapalování | E01 | 01 |
| Zablokování z důvodu přehřátí kotle | E02 | 02 |
| Porucha NTC sondy TOPENÍ | E05 | 05 |
| Kotel v servisním režimu - KOMINÍK | E07 | CE |
| Nedostatečný tlak/průtok v topném systému | E10 | 10 |
| Porucha NTC sondy zásobníku TUV | E12 | 12 |
| Porucha zapalovací centrály nebo elektroniky kotle | E14 | 14 |
| Porucha ventilátoru spalin | E16 | 16 |
| Nesprávný počet otáček ventiláru spalin | E17 | 17 |
| Zablokování pojistky průtoku v sepnutém stavu | E26 | 26 |
| HERCULES Condensing 27 | ||
| Základní údaje | ||
| Kategorie |
II2H3+
|
|
| Typ spotřebiče |
C13/33/43/53/63
|
|
| Váha bez vody | kg |
112
|
| Váha s vodou | kg |
237
|
| Výška | mm |
1620
|
| Šířka | mm |
600
|
| Hloubka | mm |
600
|
| Příkon - výkon | ||
| Min. - max. příkon | kW |
6,3-32,9
|
| Min. - max. výkon | kW |
6-32
|
| Účinnost | ||
| Účinnost při 30% výkonu a tepelném spádu 80-60°C | % |
98,5
|
| Účinnost při 100% výkonu a tepelném spádu 80-60°C | % |
100,3
|
| Účinnost při 30% výkonu a tepelném spádu 40-30°C | % |
106,4
|
| Účinnost při 100% výkonu a tepelném spádu 40-30°C | % |
107,2
|
| Certifikát účinnosti EU 92/42 CEE | * |
****
|
| Tepelná ztráta pláštěm kotle ZAP/VYP | % |
0,5/0,7
|
| Komínová ztráta s hořákem ZAP/VYP | % |
1,5/0,02
|
| Plynová část | ||
| Vstupní tlak plynu G20/G31 | mbar |
20/37
|
| Průměry trysek hlavního hořáku G20/G31 | mm |
6,25/4,55
|
| Topný systém | ||
| Max. tlak v topném systému | bar |
3
|
| Max. teplota v topném systému | °C |
90
|
| Rozsah regulace teploty v topném systému - nastavení 1 | °C |
25-85
|
| Rozsah regulace teploty v topném systému - nastavení 2 | °C |
25-45
|
| Objem expanzní nádoby | l |
12
|
| Přetlakování expanzní nádoby | bar |
1
|
| Objem vody v kotli | l |
5
|
| Využitelný výtlak čerpadla při 1000 l/hod |
m H2O
|
3,82
|
| Výroba teplé užitkové vody - bojler 120 litrů | ||
| Teplota teplé užitkové vody | °C |
20-60
|
| Maximální tlak v bojleru | bar |
8
|
| Specifický průtok "D" dle EN 625 | l/min. |
24,3
|
| Množství TUV při Δ T = 30°C (stálý průtok) | l/min. |
16,1
|
| Elektrické připojení | ||
| Připojení na el. síť | V/Hz |
230/50
|
| Proud | A |
1,8
|
| Příkon celkový | W |
415
|
| Příkon čerpadla | W |
116
|
| Elektrické krytí |
IPX4D
|
|
| Odvod spalin | ||
| Uzavřená spalovací komora |
x
|
|
| Odvod spalin do komínu | mm |
--
|
| Celkové množství spalin při max. výkonu | kg/hod |
51
|
| Celkové množství spalin při min. výkonu | kg/hod |
11
|
| CO2 při min./max. výkonu | % |
9,0/9,3
|
| CO při 0% 02 při min./max. výkonu | mg/kWh |
5/109
|
| NOx při 0% 02 při min./max. výkonu | mg/kWh |
18/64
|
| Teplota spalin při min./max. výkonu | °C |
44/45
|
| Minimální tah komína | Pa |
--
|
| Funkce kotle | ||
| Řízení kotle mikroprocesorem |
x
|
|
| Elektronické zapalování |
x
|
|
| Elektronická modulace výkonu |
x
|
|
| Doběh čerpadla |
x
|
|
| Protizámrazový systém |
x
|
|
| Autodiagnostika na displeji kotle |
x
|
|
| Ekvitermní regulace: ARC + venkovní sonda |
x
|
|
| Regulace | ||
| Prostorovým termostatem |
x
|
|
| Řídicí jednotkou ARC |
x
|
|
| Zónovou centrálou |
x
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
| Úplný seznam náhradních dílů | Ceník náhradních dílů | |
|
|
|
|
| -- |
||
| -Zkrácený seznam ND |
HERCULES Condensing 27 |
|
| -Popis | Objednací kód |
|
| Oběhové čerpadlo - primární okruh |
1.016414 | |
| Elektronická řídicí deska |
1.015510 | |
| Plynový ventil | 1.011846 | |
| Zapalovací centrála | 1.011978 | |
| Zapalovací elektroda |
3.013626 | |
| Ionizační elektroda |
1.013961 | |
| Ventilátor spalin | 1.016623 | |
| Transformátor 230 V / 24 V | 1.012477 | |
| Displej ovládacího panelu |
1.013094 | |
| NTC sonda primárního okruhu |
3.016099 | |
| NTC sonda okruhu TUV |
1.016053 | |
| Motor 3-cest. ventilu - primární okruh |
1.014399 | |
| 3-cest. ventil - primární okruh |
3.012255 | |
| Havarijní termostat |
1.010405 | |
| Pojistný ventil topného okruhu 3 bar |
1.0180 | |
| Pojistný ventil bojleru TUV 8 bar |
1.7051 | |
