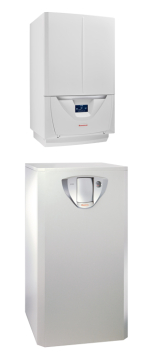

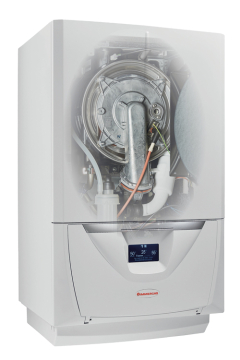

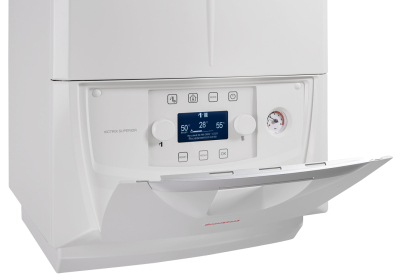

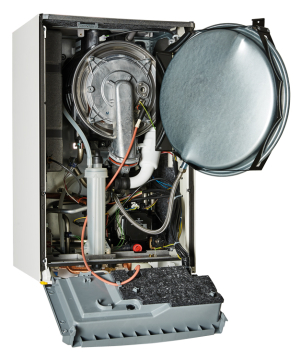

Immergas VICTRIX SUPERIOR 35 PLUS je nástěnný kondenzační kotel se systémem adaptivního řízení spalování o tepelných výkonech 2,1 - 32,0 kW v režimu vytápění a 2,1 - 33,0 kW při ohřevu TUV, pokud je instalován nepřímotopný zásobník TUV.

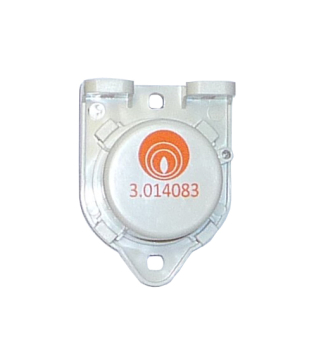

Kotel VICTRIX SUPERIOR 35 PLUS je vybaven modulovaným, energeticky úsporným čerpadlem. Po dopojení venkovní sondy (3.014083, volitelné příslušenství) je ekvitermní regulace v základní výbavě kotle.
Vyspělá elektronika kotle umožňuje nastavení časových programů pro vytápění a případný ohřev TUV bez nutnosti instalace řídicí jednotky. Ke kotli lze samozřejmě připojit řídicí jednotku CARV2 (v drátovém či v bezdrátovém provedení). Oba typy modulačních řídicích jednotek umožňují monitorování kotle a regulaci v závislosti na aktuálních klimatických podmínkách.
Dále je ke kotli jako příslušenství dostupný kompletní systém pro zónové vytápění, který se skládá z bezdrátové zónové centrály s bezdrátovými sondami snímání prostorové teploty a hydraulických rozdělovačů DIM ErP (nebo desky relé pro ovládání zónových ventilů/čerpadel).
| VICTRIX SUPERIOR 35 PLUS |
|||
| V | přívod el. proudu | RR | studená voda - plnění kotle 1/2" |
| G | přívod plynu 3/4" | SC | odvod kondenzátu |
| RU | zpátečka z okruhu bojleru 3/4" * | R | zpátečka z topného systému 3/4" |
| MU | výstup do okruhu bojleru 3/4" * | M | výstup do topného systému 3/4" |
| * | pokud je nepřímotopný bojler instalován | ||
stáhnout rozměry kotle ve formátu dwg
| VICTRIX SUPERIOR 35 PLUS |
|||||

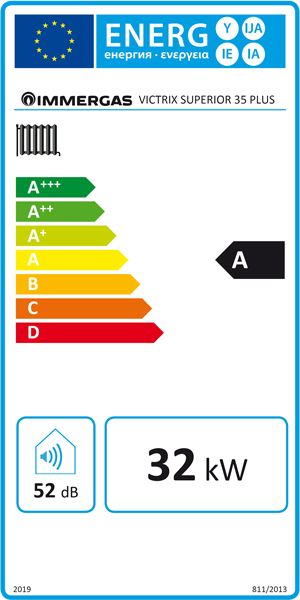

| Energetický štítek | |||||
|
|||||
| Základní údaje | |||||
| Kategorie |
II2H3P - I3P
|
||||
| Typ spotřebiče |
B23p/33/53p
C13/13x/33/43/53/63/83/93 |
||||
| Váha bez vody | kg |
37,3
|
|||
| Váha s vodou | kg |
40,0
|
|||
| Výška | mm |
775
|
|||
| Šířka | mm |
440
|
|||
| Hloubka | mm |
389
|
|||
| Příkon - výkon | |||||
| Min. - max. příkon - ohřev TUV | kW | 2,2-34,0 | |||
| Min. - max. příkon - VYTÁPĚNÍ | kW | 2,2-32,8 | |||
| Min. - max. výkon - ohřev TUV | kW | 2,1-33,0 | |||
| Min. - max. výkon - VYTÁPĚNÍ | kW | 2,1-32,0 | |||
| Účinnost | |||||
| Sezonní energetická účinnost VYTÁPĚNÍ Ƞs | % |
94
|
|||
| Normovaný stupeň využití při tepelném spádu 40-30°C (max./min.) | % | 109,7 / 107,3 | |||
| Normovaný stupeň využití při tepelném spádu 50-30°C (max./min.) | % | 105,7 / 106,6 | |||
| Normovaný stupeň využití při tepelném spádu 80-60°C (max./min.) | % | 97,5 / 95,2 | |||
| Třída NOx | -- | 6 | |||
| Tepelná ztráta pláštěm kotle ZAP/VYP při spádu 80-60°C | % |
0,60 / 0,23
|
|||
| Komínová ztráta s hořákem ZAP/VYP při spádu 80-60°C | % |
2,30 / 0,03
|
|||
| Plynová část | |||||
| Vstupní tlak plynu G20/G31 | mbar |
20 / 37
|
|||
| Průměr trysky hořáku G20/G31 | mm |
5,7 / 5,7
|
|||
| Spotřeba Z.P. (max. výkon TUV*/VYTÁPĚNÍ/min. výkon) | m3/hod. | 3,60 / 3,47 / 0,23 | |||
| Spotřeba LPG (max. výkon TUV*/VYTÁPĚNÍ/min. výkon) | kg/hod. | 2,64 / 2,53 / 0,23 | |||
| Topný systém | |||||
| Max. tlak v topném systému | bar |
3
|
|||
| Max. teplota v topném systému | °C |
90
|
|||
| Rozsah regulace teploty v topném systému | °C |
20-85
|
|||
| Objem expanzní nádoby (využitelný) | l |
8,3
|
|||
| Přetlakování expanzní nádoby | bar |
1,0
|
|||
| Objem vody v kotli | l |
2,7
|
|||
| Využitelný výtlak čerpadla při průtoku 1000 l/hod. |
kPa
|
37,5
|
|||
| Elektrické připojení | |||||
| Připojení na elektrickou síť | V/Hz |
230/50
|
|||
| Jmenovitý elektrický příkon | A |
1,0
|
|||
| Instalovaný elektrický výkon | W |
140
|
|||
| Příkon oběhového čerpadla - dle režimu | W |
15 - 75
|
|||
| Elektrické krytí | -- |
IPX5D
|
|||
| Index energetické účinnosti čerpadla (EEI) | -- |
≤ 0,20 - část 3
|
|||
| Odvod spalin | |||||
| Uzavřená spalovací komora |
✔
|
||||
| Integrovaná klapka spalin |
✔
|
||||
| Celkové množství spalin při max. výkonu - ohřev TUV* | kg/hod. |
57,0
|
|||
| Celkové množství spalin při max. výkonu - VYTÁPĚNÍ | kg/hod. | 55,0 | |||
| Celkové množství spalin při min. výkonu | kg/hod. | 4,0 | |||
| CO2 při min./zapal./max. výkonu - Z.P. | % |
8,8 / 8,8 / 8,8
|
|||
| Vážené NOx | mg/kWh |
30
|
|||
| Vážené CO | mg/kWh |
26
|
|||
| Teplota spalin při min./max. výkonu | °C |
57 / 82
|
|||
| Maximální teplota spalin | °C | 85 | |||
| Výtlak ventilátoru při min./zapal./max. výkonu | Pa |
92 / 195 / 281
|
|||
| Funkce kotle | |||||
| Elektronické zapalování |
✔
|
||||
| Elektronická modulace výkonu |
✔
|
||||
| Systémem adaptivního řízení spalování | ✔ | ||||
| Elektronické modulované čerpadlo (PWM) | ✔ | ||||
| Přehledné MENU kotle v češtině | ✔ | ||||
| Teplotní a časové řízení okruhů VYTÁPĚNÍ a TUV* | ✔ | ||||
| Doběh čerpadla |
✔
|
||||
| Protizámrazový systém |
✔
|
||||
| Autodiagnostika na displeji kotle |
✔
|
||||
| Ekvitermní regulace v základní výbavě |
✔
|
||||
| Regulace okruhu ohřevu TUV v základní výbavě* |
✔
|
||||
| Funkce vysoušení podlahy v základní výbavě |
✔
|
||||

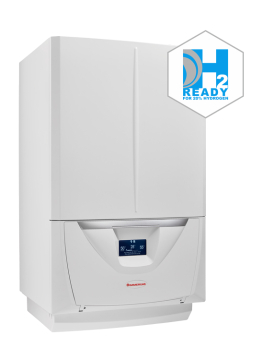

| H2READY |
✔
|
||||
| Regulace | |||||
| Prostorovým termostatem ON/OFF |
✔
|
||||
| Řídicí jednotkou CARV2 - drátové provedení | ✔ | ||||
| Řídicí jednotkou CARV2 - bezdrátové provedení |
✔ | ||||
| Možnost provozu více kotlů v kaskádě |
✔
|
||||

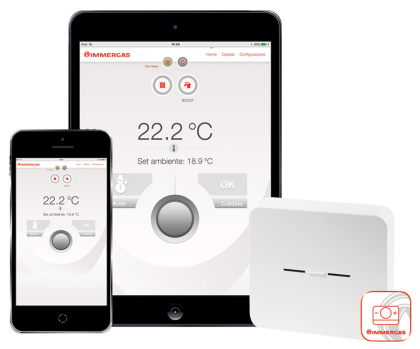

| Wi-Fi modulem DOMINUS V2 - vzdálená správa a řízení kotle |
✔
|
||||

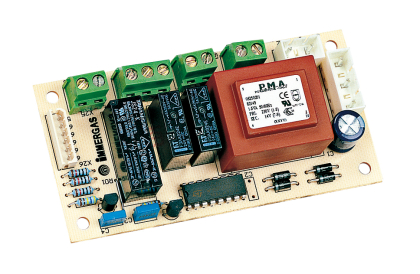

| Deskou relé | ✔ | ||||

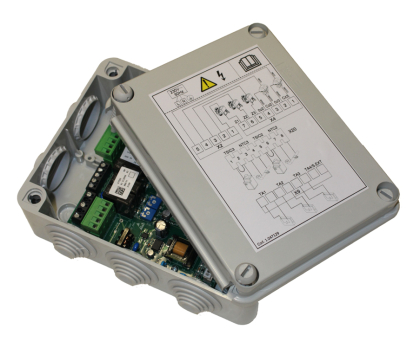

| Bezdrátovou zónovou centrálou |
✔
|
||||
| Zónovou centrálou V2 |
✔
|
||||
| * - platí v případě instalace nepřímotopného zásobníku TUV | |||||
|
|
|
|
|
|
 |
|
 |
|
 |
|
 |
|
 |
|
 |
|
 |
|
 |
|
 |
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
 |
|
 |
|
|
|
|
 |
|
 |
|
 |
|
 |
|
|
|
